Измерительный приемник R&S FSMR3026 с диапазоном до 26,5 ГГц. Предназначен для прецизионного тестирования 5G, СВЧ-компонентов и ЭМС. Обладает высокой точностью (<0,4 дБ) и функциями анализа векторных сигналов для сложных измерений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

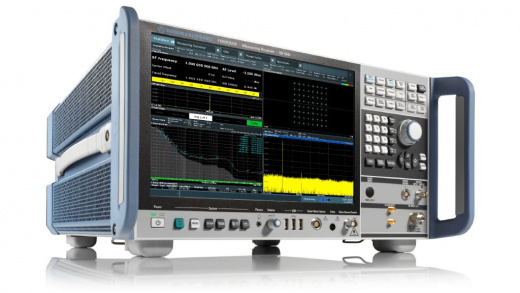

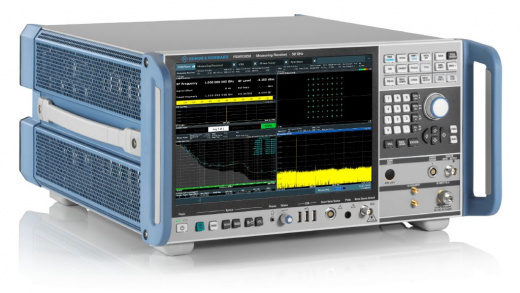

R&S FSMR3026 Измерительный приемник 26,5 ГГц
Приемник R&S FSMR3026 представляет собой высокоточный измерительный приемник, разработанный для проведения комплексных измерений параметров радиосигналов в расширенном частотном диапазоне. Прибор объединяет в себе передовые технологии обработки сигналов и современные методы измерений, что делает его оптимальным выбором для задач радиомониторинга и технического контроля.
Устройство оснащено передовым цифровым процессором сигналов и высокочувствительной приемной частью, обеспечивающей точное детектирование и анализ радиосигналов. Благодаря модульной конструкции и гибким настройкам, приемник может эффективно решать различные задачи в области радиоконтроля и измерений.
Технические характеристики R&S FSMR3026
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 100 кГц до 26,5 ГГц |
| Фазовый шум | –163 дБн (1 Гц) (f = 1 ГГц, смещение на 10 кГц) |
| Уровень собственных шумов DANL | -156 дБм |
| Максимальная погрешность измерения мощности | < 0,3 дБ |
| Стандарты демодуляции | AM, FM, PM, SSB, CW, TV (аналоговые и цифровые) |
| Полоса пропускания | до 80 МГц |
| Интерфейсы | LAN, USB, GPIB (опция) |
Области применения R&S FSMR3026
- Тестирование компонентов СВЧ-диапазона: Измерения параметров усилителей, фильтров, антенн и других компонентов, работающих до 26,5 ГГц.
- Разработка систем спутниковой связи: Анализ сигналов в Ka- и K-диапазонах.
- Исследования в области радиолокации: Точные измерения характеристик радиолокационных сигналов.
- Всесторонние испытания на ЭМС: Проведение измерений для устройств, излучающих в микроволновом диапазоне.
Ключевые особенности R&S FSMR3026
- Многофункциональность прибора реализуется через объединение четырех ключевых функций в одном корпусе: высокоточного измерительного приемника с линейностью АЧХ менее 0,01 дБ, анализатора спектра профессионального уровня, анализатора фазового шума с функцией кросс-корреляционных измерений и измерителя цифровых и аналоговых модуляций.
- Прецизионные измерения обеспечиваются высокоточным измерителем амплитуды с диапазоном от -152 до +30 дБмВт, что позволяет работать как с очень слабыми, так и с мощными сигналами.
- Точность модуляции достигает погрешности не более 0,5% при анализе АМ/ЧМ/ФМ сигналов, что критически важно для тестирования телекоммуникационного оборудования.
- Метрологическая надежность подтверждается внесением прибора в Государственный реестр средств измерений, гарантируя соответствие высоким стандартам точности.
- Расширенный частотный диапазон: Покрытие до 26,5 ГГц позволяет работать с самыми современными приложениями, включая 5G мм-диапазона.
Дополнительные опции R&S FSMR3026
| Опция и номер заказа | Описание |
|---|---|
| Варианты оборудования | |
| R&S®FSMR3-B1 (1345.3050.08) | Анализатор спектра, от 2 Гц до 8 ГГц. для R&S®FSMR3008 |
| R&S®FSMR3-B1 (1345.3050.26) | Анализатор спектра, от 2 Гц до 26 ГГц. для R&S®FSMR3026 |
| R&S®FSMR3-B1 (1345.3050.50) | Анализатор спектра, от 2 Гц до 50 ГГц. для R&S®FSMR3050 |
| R&S®FSMR3-B3 (1345.3066.02) | Аудиовход и анализ |
| R&S®FSMR3-B4 (1345.3072.02) | OCXO, прецизионный опорный генератор частоты |
| R&S®FSMR3-B8 (1345.3166.50) | Полоса анализа до 80 МГц. для R&S®FSMR3050, требуется опция R&S®FSMR3-B1 |
| R&S®FSMR3-B8 (1345.3166.26) | Полоса анализа до 80 МГц. для R&S®FSMR3008 и R&S®FSMR3026, требуется опция R&S®FSMR3-B1 |
| R&S®FSMR3-B8E (1345.3372.02) | Полоса анализа до 40 МГц. Требуется опция R&S®FSMR3-B1 |
| R&S®FSMR3-B10 (1345.3089.02) | Управление внешним генератором |
| R&S®FSMR3-B13 (1345.3395.02) | ФВЧ-фильтр |
| R&S®FSMR3-B18 (1345.3095.02) | Запасной твердотельный накопитель (съемный жесткий диск) |
| R&S®FSMR3-B24 (1345.3108.08) | РЧ предусилитель, от 100 кГц до 8 ГГц. для R&S®FSMR3008 |
| R&S®FSMR3-B24 (1345.3108.26) | РЧ предусилитель, от 100 кГц до 26,5 ГГц. для R&S®FSMR3026 |
| R&S®FSMR3-B24 (1345.3108.49) | РЧ предусилитель, от 100 кГц до 50 ГГц. для R&S®FSMR3050 |
| R&S®FSMR3-B60 (1345.3114.08) | Анализатор фазового шума с перекрестной корреляцией, от 1 МГц до 8 ГГц. для R&S®FSMR3008, требуется R&S®FSMR3-B4 |
| R&S®FSMR3-B60 (1345.3114.26) | Анализатор фазового шума с перекрестной корреляцией, от 1 МГц до 26 ГГц. для R&S®FSMR3026, включает R&S®FSMR3-B4 |
| R&S®FSMR3-B60 (1345.3114.50) | Анализатор фазового шума с перекрестной корреляцией, от 1 МГц до 50 ГГц. для R&S®FSMR3050, требуется R&S®FSMR3-B4 |
| R&S®FSMR3-B65 (1345.3120.02) | Входы ГО для измерений остаточного фазового шума. Требуется опция R&S®FSMR3-B60 |
| R&S®FSMR3-B80 (1345.3608.02) | Полоса анализа 80 МГц |
| Опции измерительных приложений | |
| R&S®FSMR3-K6 (1345.3137.02) | Измерение импульса (требуется опция R&S®FSMR3-B1) |
| R&S®FSMR3-K7 (1345.3389.02) | Анализ AM/FM/ЧМ модуляции (требуется опция R&S®FSMR3-B1) |
| R&S®FSMR3-K15 (1345.3143.02) | Измерения VOR/ILS (требуется опция R&S®FSMR3-B1) |
| R&S®FSMR3-K30 (1345.3637.02) | Измерения коэффициента шума (требуется опция R&S®FSMR3-B1, рекомендуется опция R&S®FSMR-B24) |
| R&S®FSMR3-K40 (1345.3620.02) | Измерения фазового шума (измерения фазового шума без перекрестной корреляции; требуется опция R&S®FSMR3-B1) |
| R&S®FSMR3-K50 (1345.3966.02) | Измерения побочных излучений |
| R&S®FSMR3-K70 (1345.3150.02) | Векторный анализ сигналов (требуется опция R&S®FSMR3-B1) |
| R&S®FSMR3-K70P (1345.3720.02) | Измерения BER PRBS (требуются опции R&S®FSMR3-B1 и R&S®FSMR3-K70) |
| R&S®FSMR3-K70M (1345.3737.02) | Многомодовый анализ модуляции (требуются опции R&S®FSMR3-B1 и R&S®FSMR3-K70) |
| Безопасность прибора | |
| R&S®FSMR3-K33 (1345.3743.02) | Защита от записи для твердотельного накопителя |
| Здоровье и использование | |
| R&S®FSMR3-K980 (1345.3808.02) | Сервис мониторинга состояния и использования |
