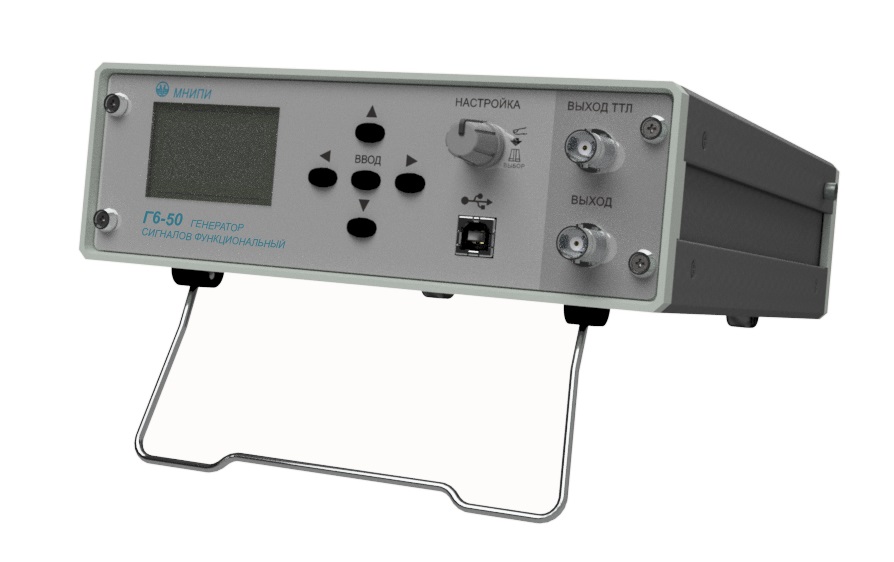

МНИПИ Генератор сигналов функциональный Г6-50
Цена по запросу
Арт. Г6-50
Генератор сигналов функциональный Г6-50 - мощный инструмент для формирования сигналов различных форм. Он позволяет создавать синусоидальные, прямоугольные (ТТЛ), меандр, треугольные, пилообразные (прямые и обратные) сигналы. Основные преимущества прибора: высокое разрешение по частоте, точность установки частоты, калиброванный выход, возможность эксплуатации в жестких климатических условиях и простота регулировки.
Характеристики
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
—
№86756-22 до 01.03.2027 г.
Страна производства
—
Беларусь
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
МНИПИ Генератор сигналов функциональный Г6-50
Цена по запросу
Арт. Г6-50
#PROP_TITLE#
—
#PROP_VALUE#
Генератор сигналов функциональный Г6-50 - это современный прибор от компании МНИПИ, предназначенный для формирования различных типов сигналов, в том числе синусоидальных, прямоугольных (ТТЛ), меандр, треугольных, пилообразных (прямых и обратных) форм.
Одним из главных преимуществ этого прибора является высокое разрешение по частоте, которое достигает 5 десятичных разрядов при начальной дискретности 0,1 Гц. Это обеспечивает точную установку частоты во всем рабочем диапазоне. Кроме того, генератор оснащен калиброванным выходом, позволяющим точно регулировать среднеквадратическое значение напряжения и размах сигнала.
Генератор функциональный Г6-50 также предназначен для эксплуатации в сложных климатических условиях, включая отрицательные температуры воздуха. Это делает его идеальным выбором для широкого спектра применений, начиная от лабораторных испытаний и заканчивая промышленным тестированием.
Технические характеристики генератора Г6-50:
- Форма сигнала: синусоидальная, меандр, треугольная, пилообразная (прямая, обратная), смещение, прямоугольная (ТТЛ)
- Диапазон частот: от 0,1 Гц до 2 МГц
- Погрешность установки частоты: не более ±0,05 %
- Нестабильность частоты: не более 0,02 % за 15 мин
- Амплитуда сигнала синусоидальной формы: не менее 5 В на нагрузке 600 Ом, не менее 10 В без нагрузки
- Размах сигналов: меандр, треугольная, пилообразная (прямая, обратная): не менее 10 В на нагрузке 600 Ом, не менее 20 В без нагрузки
- Пределы регулировки уровня выходного сигнала:
- Синусоидальной формы: от 4 мВ до 3,7 В (скз) на нагрузке 600 Ом, от 8 мВ до 7,4 В (скз) без нагрузки
- Меандр, треугольной, пилообразной формы: от 10 мВ до 10,465 В (размах) на нагрузке 600 Ом, от 20 мВ до 20,93 В (размах) без нагрузки
- Неравномерность уровня сигнала синусоидальной формы относительно 1 кГц: не более 5 % на частотах от 0,1 до 10 Гц, не более 2 % на частотах от 10 Гц до 200 кГц, не более 5 % на частотах от 200 кГц до 2 МГц
- Коэффициент гармоник синусоидальной формы: не более 0,2 % на частотах от 10 до 99,999 Гц, не более 0,07 % на частотах от 100 Гц до 10 кГц, не более 0,2 % на частотах от 10,001 до 120 кГц, не более 1 % на частотах от 120,01 кГц до 1 МГц, не более 4 % на частотах от 1,0001 до 2 МГц
- Параметры сигнала прямоугольной (ТТЛ) формы в диапазоне частот от 0,1 Гц до 2 МГц: лог. «1» ≥ 2,4 В; лог. «0» ≤ 0,4 В; длительность фронта, среза не более 100 нс
- Диапазон рабочих температур: от минус 10 °С до + 40 °С
- Питание: ~230 В, 50 Гц; 10 В×А
- Габариты; масса: 210х71х255 мм; 2 кг
Одним из главных преимуществ этого прибора является высокое разрешение по частоте, которое достигает 5 десятичных разрядов при начальной дискретности 0,1 Гц. Это обеспечивает точную установку частоты во всем рабочем диапазоне. Кроме того, генератор оснащен калиброванным выходом, позволяющим точно регулировать среднеквадратическое значение напряжения и размах сигнала.
Генератор функциональный Г6-50 также предназначен для эксплуатации в сложных климатических условиях, включая отрицательные температуры воздуха. Это делает его идеальным выбором для широкого спектра применений, начиная от лабораторных испытаний и заканчивая промышленным тестированием.
Технические характеристики генератора Г6-50:
- Форма сигнала: синусоидальная, меандр, треугольная, пилообразная (прямая, обратная), смещение, прямоугольная (ТТЛ)
- Диапазон частот: от 0,1 Гц до 2 МГц
- Погрешность установки частоты: не более ±0,05 %
- Нестабильность частоты: не более 0,02 % за 15 мин
- Амплитуда сигнала синусоидальной формы: не менее 5 В на нагрузке 600 Ом, не менее 10 В без нагрузки
- Размах сигналов: меандр, треугольная, пилообразная (прямая, обратная): не менее 10 В на нагрузке 600 Ом, не менее 20 В без нагрузки
- Пределы регулировки уровня выходного сигнала:
- Синусоидальной формы: от 4 мВ до 3,7 В (скз) на нагрузке 600 Ом, от 8 мВ до 7,4 В (скз) без нагрузки
- Меандр, треугольной, пилообразной формы: от 10 мВ до 10,465 В (размах) на нагрузке 600 Ом, от 20 мВ до 20,93 В (размах) без нагрузки
- Неравномерность уровня сигнала синусоидальной формы относительно 1 кГц: не более 5 % на частотах от 0,1 до 10 Гц, не более 2 % на частотах от 10 Гц до 200 кГц, не более 5 % на частотах от 200 кГц до 2 МГц
- Коэффициент гармоник синусоидальной формы: не более 0,2 % на частотах от 10 до 99,999 Гц, не более 0,07 % на частотах от 100 Гц до 10 кГц, не более 0,2 % на частотах от 10,001 до 120 кГц, не более 1 % на частотах от 120,01 кГц до 1 МГц, не более 4 % на частотах от 1,0001 до 2 МГц
- Параметры сигнала прямоугольной (ТТЛ) формы в диапазоне частот от 0,1 Гц до 2 МГц: лог. «1» ≥ 2,4 В; лог. «0» ≤ 0,4 В; длительность фронта, среза не более 100 нс
- Диапазон рабочих температур: от минус 10 °С до + 40 °С
- Питание: ~230 В, 50 Гц; 10 В×А
- Габариты; масса: 210х71х255 мм; 2 кг
