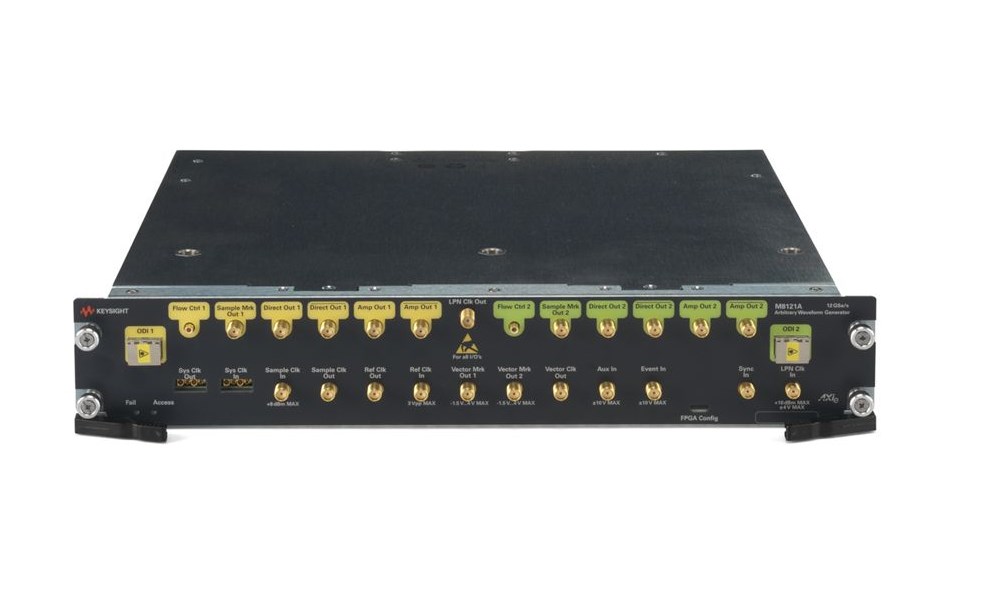

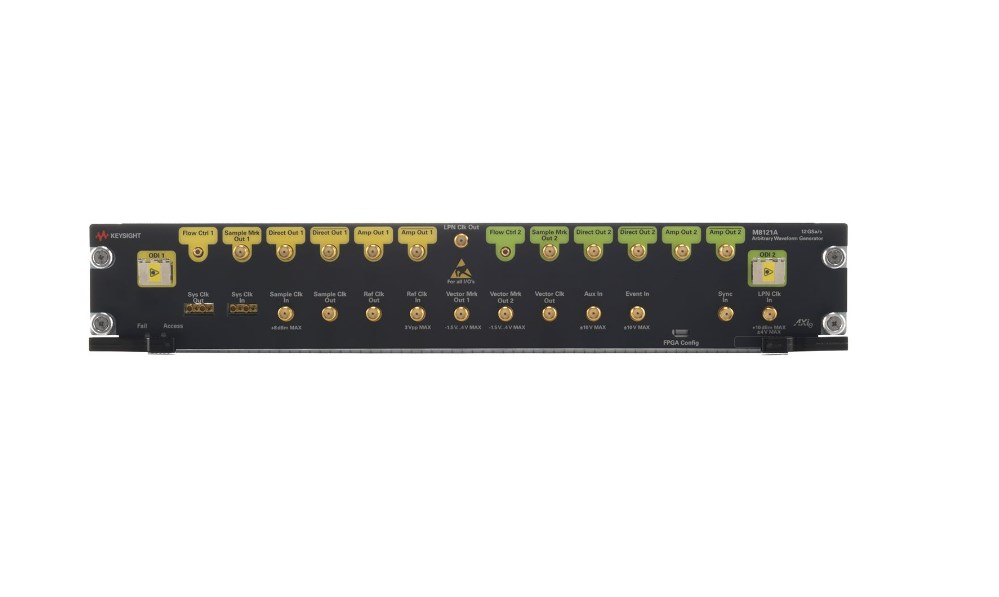

Keysight M8121A Генератор сигналов произвольной формы

Keysight M8121A: Высокоскоростные исследования.

Keysight M8121A является высокопроизводительным модульным инструментом, разработанным для решения наиболее требовательных задач в передовых областях исследований и разработок, требующих генерации сигналов с экстремальной частотой дискретизации и аналоговой полосой пропускания. M8121A поддерживает интерфейс оптических данных с пропускной способностью 12 Гвыб/с (ODI). M8121A обеспечивает вертикальное разрешение до 14 бит и динамический диапазон без паразитных составляющих (SFDR) до -90 дБн.

Применение M8121A

M8121A незаменим для тестирования высокоскоростных цифровых коммуникаций (например, стандартов Ethernet 400G/800G, PCIe 5.0/6.0, USB4), когерентных оптических систем (для форматов модуляции QAM, QPSK), а также в квантовых вычислениях и радарных системах. M8121A обеспечивает полноскоростную потоковую передачу данных, что позволяет ему эффективно взаимодействовать с устройствами хранения, DSP-процессорами и оцифровщиками, создавая сложные и реалистичные тестовые сценарии, необходимые для проверки соответствия новейшим отраслевым стандартам высокоскоростной передачи данных и сигналов.

Преимущества Keysight M8121A:

• Выдающаяся производительность: Keysight M8121A устанавливает новые стандарты в области генерации волн произвольной формы. Благодаря частоте дискретизации до 65 Гвыб/с и аналоговой полосе пропускания до 25 ГГц, M8121A способен создавать сигналы с высочайшей точностью и детализацией. Это позволяет имитировать реальные условия эксплуатации с беспрецедентной достоверностью, что критически важно для характеризации современных высокоскоростных устройств.
• Исключительная чистота сигнала: M8121A отличается крайне низким уровнем шума, джиттера и искажений. Это обеспечивает превосходную целостность сигнала, что позволяет исследователям и инженерам видеть истинные характеристики своих устройств, а не артефакты, вносимые измерительным оборудованием. Такой уровень чистоты сигнала особенно важен для тестирования чувствительных когерентных систем и систем с высокоскоростной передачей данных.
• Гибкость генерации сигналов произвольной формы: Keysight M8121A предоставляет полную свободу в создании практически любых форм волн. Длинная память для произвольных сигналов (до 2 гигавыборок (Гвыб) на канал в максимальной конфигурации) позволяет генерировать сложные, длительные тестовые последовательности, имитирующие реальные данные и помехи. Это идеальное решение для тестирования многоуровневой модуляции, таких как квадратурная амплитудная модуляция (QAM), а также для генерации импульсных последовательностей и других специфических форм сигналов.
• Многоканальная синхронизация: Модульный форм-фактор AXIe позволяет легко расширять систему до нескольких синхронизированных каналов. Это критически важно для тестирования систем множественного ввода/вывода (MIMO), многоканальных оптических трансиверов и сложных систем, где требуется точная временная синхронизация нескольких волн. Высокая точность синхронизации между каналами обеспечивает когерентность и предсказуемость тестовых сценариев.
• Масштабируемость и интегрируемость: Принадлежность к платформе AXIe обеспечивает высокую степень масштабируемости и интеграции с другим измерительным оборудованием Keysight. Пользователи могут легко расширять функциональность системы, добавляя другие модули AXIe, такие как осциллографы, анализаторы спектра и источники питания, создавая комплексные автоматизированные тестовые установки.
• Продвинутые программные инструменты: Для Keysight M8121A доступны мощные программные пакеты, которые значительно упрощают создание, редактирование и управление сложными сигналами. Это включает в себя программное обеспечение для генерации сигналов для оптических коммуникаций (например, для когерентных оптических систем), высокоскоростных цифровых интерфейсов и других специфических приложений. Программное обеспечение позволяет инженерам быстро разрабатывать сложные тестовые сценарии и эффективно анализировать результаты.

Технические характеристики M8121A

• Частота дискретизации и разрешение:
  • 14-битное разрешение при частоте дискретизации до 8 Гвыб/с.
  • 12-битное разрешение при частоте дискретизации до 12 Гвыб/с.
  • Изменяемая частота дискретизации в диапазоне от 1 Гвыб/с до 8 или 12 Гвыб/с.
• Аналоговая полоса пропускания: До 5 гигагерц (ГГц).
• Чистота сигнала:
  • Динамический диапазон без паразитных составляющих (SFDR): до -90 дБн (типичное значение).
  • Гармонические искажения (HD): до -72 дБн (типичное значение).
• Синтезатор тактовых импульсов: Встроенный широкополосный синтезатор тактовых импульсов с возможностью использования дополнительного входа тактовых импульсов с низким уровнем фазового шума.
• Дополнительные возможности: Опциональная цифровая обработка сигнала в реальном времени, реализованная на фирменной интегральной схеме (ASIC) компании Keysight Technologies, Inc., для цифрового преобразования до промежуточной частоты (IF).
• Оптический потоковый интерфейс: 2 x 160 гигабит в секунду (Гбит/с) для высокоскоростной передачи данных.
• Потоковая передача сэмплов: Поддерживает полноскоростную, непрерывную потоковую передачу сэмплов в M8121A из совместимых устройств хранения, цифровой обработки сигналов (DSP), оцифровщиков или специализированного оборудования.
• Синхронизирующий вход: Наличие синхронизирующего входа для обеспечения детерминированной задержки, например, от входа дигитайзера до выхода M8121A.

Опции M8121A
