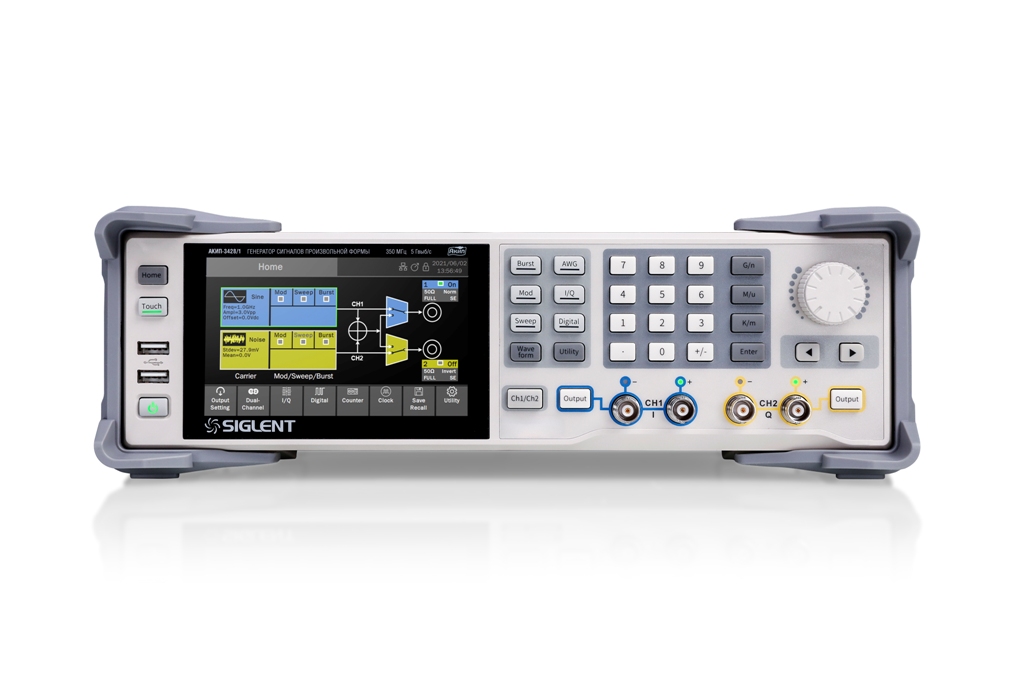

Генератор сигналов АКИП-3428/1

Генератор сигналов АКИП-3428/1 - это мощный инструмент для создания и генерации сигналов произвольной формы с высокими характеристиками. Этот двухканальный генератор способен работать с частотами до 1 ГГц и имеет максимальную частоту дискретизации 5 Гвыб/с.

Ключевыми функциями АКИП-3428/1 являются создание сигналов произвольной формы с точной точкой за точкой, генерация векторных сигналов с максимальной скоростью 500 Мвыб/с и поддержка различных сигналов, таких как синус, импульсы, шумы и PRBS. Генератор также поддерживает генерацию сложных сигналов, включая модуляцию, развертку и пакетную передачу.

Возможности АКИП-3428/1:

* Двухканальный дифференциальный/несимметричный выход и опциональный 16-битный выход цифровой шины LVDS/LVTL.
* Высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 5 Гвыб/с, разрешение по вертикали 14-бит.
* Максимальная частота сигнала: 1 ГГц (АКИП-3428/3).
* Создание сигналов произвольной формы от 0,01 выборки/с до 2,5 Гвыб/с, с максимальной глубиной памяти 512 Мвыб и обеспечение функции редактирования/воспроизведения последовательностей.
* Опциональный генератор векторных сигналов с максимальной символьной скоростью до 500 Мвыб/с.
* Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 1 нс, фронтом/срез от 0,5 нс.
* Формирование сигнала белого гауссовского шума в полосе частот до 1 ГГц (в зависимости от модели).
* Поддержка псевдослучайной двоичной последовательности (PRBS) до 312,5 Мбит/с.

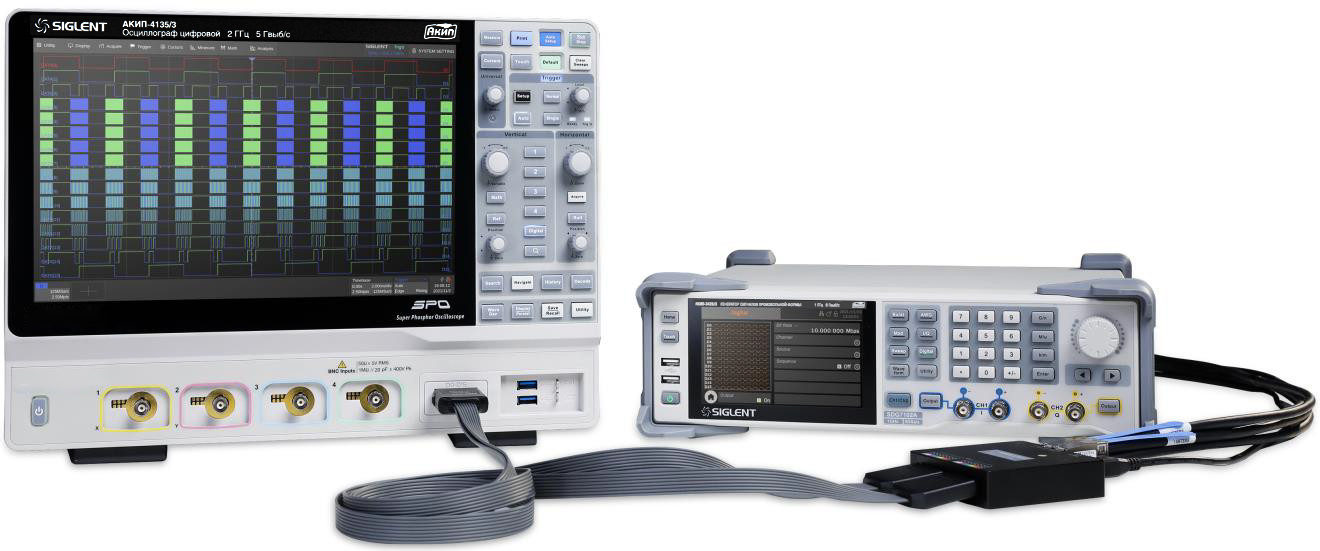

* Опциональные цифровая шина с возможность генерации цифровых сигналов с максимальной скоростью передачи данных до 1 Гбит/с.
* Поддержка аналоговых и цифровых (опция) модуляций, качания по частоте и формирование сигналов пачек импульсов.
* Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
* Режим Phase Locked – автоматическое выравнивание фазы каждого канала
* Аналоговый выход 24 Впик-пик с наложением смещения постоянной составляющей ± 12 В, что обеспечивает максимальный выходной диапазон ±24 В (48 Впик-пик) на высокоомном выходе.
* Встроенный частотомер до 400 МГц.
* Дружественный пользовательский интерфейс, ёмкостный сенсорный экран с разрешением 800x480 и диагональю 12,7 см. Поддержка работы с внешней мышью и клавиатурой.

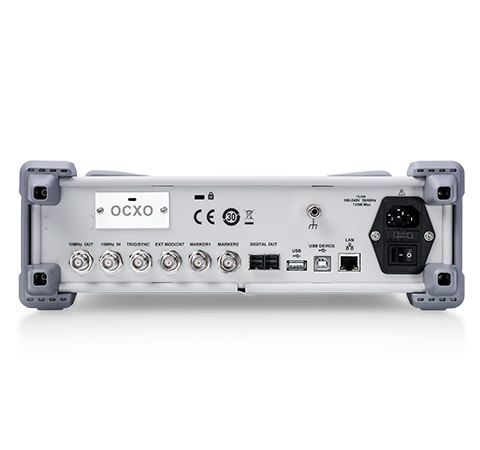

* Интерфейсы: USB, LAN, опция GPIB.
* Поддержка веб-сервера для удалённого управления прибором.
* Поддержка команду SCPI для лёгкой интеграции в системы тестирования.
