Tabor Генератор WW1074

Генератор WW1074 - надежный инструмент для генерации сигналов произвольной формы в широком диапазоне частот. Предназначен для обеспечения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции и произвольных форм в диапазоне частот от 0,1 мГц до 400 МГц.

Принцип работы генератора основан на воспроизведении сигналов с помощью цифро-аналогового преобразователя (ЦАП) под управлением микропроцессора. Микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала, а затем сигнал передается на выходной усилитель, фильтр и схему аттенюаторов.

Генератор WW1074 обеспечивает генерацию в режимах: непрерывном, с синхрозапуском и смешанном, а также поддерживает мультигенераторную синхронизацию для создания многоканальных систем. В память генератора заложены стандартные сигналы различных форм, включая синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и генератор парных импульсов.

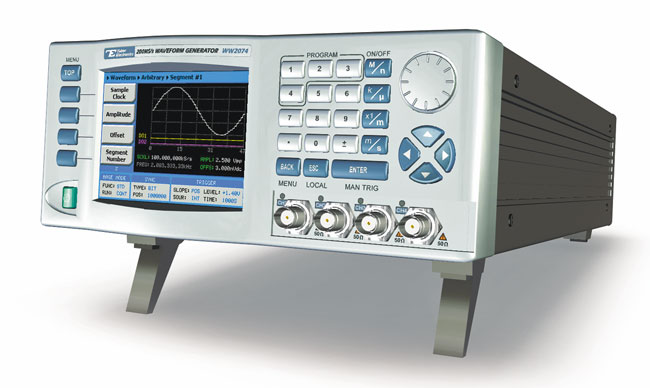

Генератор выполнен в корпусе настольного исполнения с расположением на передней панели табло для отображения режимов работы и значений параметров воспроизводимых сигналов, ряда кнопок для выбора режимов работы и установки параметров, а также разъемов основных выходов прибора и выхода синхронизации.

На задней панели расположены разъем сетевого питания, интерфейсы дистанционного управления КОП, USB и LAN, разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты, специальные разъемы для мультигенераторной синхронизации и разъем внешней синхронизации и встроенного частотомера.

Генератор WW1074 применяется в лабораторных условиях при исследованиях, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике и биофизике.
