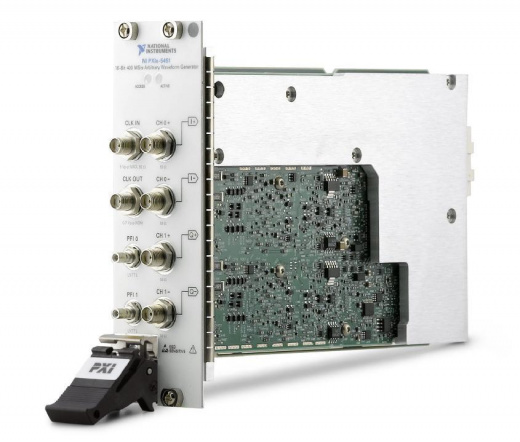

NI PXIe-5451 Генератор сигналов произвольной формы 145 МГц

National Instruments PXIe-5451: Генератор произвольной формы сигналов PXIe

NI PXIe-5451 - это двухканальный генератор произвольной формы сигналов формата PXI Express, разработанный для формирования сложных сигналов в системах связи, радиолокации и автоматизированного тестирования. Прибор обеспечивает частоту дискретизации до 400 Мвыб/с и 16-битное разрешение ЦАП, что позволяет генерировать сигналы с высокой точностью и чистотой спектра. Аналоговая полоса пропускания достигает 145 МГц для каждого канала (до 290 МГц в режиме I/Q), а эффективная полоса при использовании внешнего I/Q-модулятора достигает 360 МГц для основного тракта и 290 МГц для прямого тракта, что делает генератор идеальным инструментом для тестирования беспроводных устройств и систем связи нового поколения.

Устройство оснащено двумя каналами (CH 0+/- и CH 1+/-), каждый из которых может работать в однотактном или дифференциальном режиме с выбором основного или прямого тракта усиления. Объём встроенной памяти доступен в трёх вариантах — 128 МБ, 512 МБ или 2 ГБ, что позволяет хранить и воспроизводить длительные сложные сигнальные последовательности. Поддержка синхронизации через NI-TClk, наличие входов внешнего тактового сигнала и гибкая система триггеров обеспечивают бесшовную интеграцию в многомодульные системы PXI Express. Компактный корпус (3U, два слота PXI Express) и вес 550 г делают PXIe-5451 оптимальным выбором для встраиваемых и портативных систем тестирования.

Технические характеристики NI PXIe-5451

Применение и назначение NI PXIe-5451

• Формирование I/Q-сигналов для телекоммуникационных стандартов: Два канала и встроенный NCO позволяют генерировать сигналы с квадратурной модуляцией для тестирования приёмопередатчиков стандартов GSM, W-CDMA, LTE и других беспроводных систем. Качество модуляции (EVM) достигает 0,2% для GSM и 0,4% для W-CDMA.
• Генерация широкополосных сигналов для радиолокации и спутниковой связи: Аналоговая полоса до 180 МГц на канал (360 МГц в режиме I/Q) и высокая чистота спектра (SFDR до 98 дБc) обеспечивают формирование сигналов для современных радарных и спутниковых систем.
• Многоканальная синхронизация в сложных тестовых стендах: Поддержка NI-TClk и наличие внешнего тактового входа позволяют синхронизировать несколько генераторов и других PXI-модулей для построения многоканальных систем с минимальным джиттером.

Ключевые особенности и встроенные функции NI PXIe-5451

• Два канала с частотой дискретизации до 400 Мвыб/с: Каждый канал имеет собственный 16-битный ЦАП и может работать в однотактном или дифференциальном режиме, что обеспечивает гибкость при подключении к различным нагрузкам.
• Гибкая архитектура трактов усиления: Основной тракт с выходным напряжением до 5 В (пик-пик) и прямой тракт с выходным напряжением до 1 В (пик-пик) позволяют адаптировать сигнал под конкретную задачу.
• Высокая чистота спектра: SFDR достигает 98 дБc (без гармоник) и 88 дБc (с гармониками) на частоте 1 МГц, что обеспечивает минимальные искажения и высокое качество выходного сигнала.
• Глубокая память до 2 ГБ: Позволяет хранить и воспроизводить длительные сложные сигналы (до 2 часов 58 минут при частоте I/Q 100 квыб/с), что важно для эмуляции реальных сигналов.
• Onboard-обработка сигналов (OSP): Включает FIR- и CIC-интерполяционные фильтры (интерполяция до 32 768), цифровой предварительный усилитель с разрешением 21 бит и NCO с разрешением по фазе 0,0055°, что позволяет формировать сигналы с квадратурной модуляцией и пульсовой фильтрацией.
• Коррекция амплитудной неравномерности: Встроенная функция компенсации спада АЧХ обеспечивает passband flatness лучше 0,24 дБ в диапазоне до 60 МГц и 0,34 дБ до 120 МГц, что гарантирует высокую точность воспроизведения сигналов.
• Гибкие возможности синхронизации: Поддержка внешнего тактового сигнала (CLK IN) и внешнего опорного сигнала, а также синхронизация нескольких модулей через NI-TClk с ручной подстройкой задержки Sample Clock.
• Программируемые режимы работы: Поддерживаются режимы произвольной формы сигнала, произвольной последовательности и скриптовый режим, а также одиночный, непрерывный, шаговый и пакетный режимы триггера.
