NI PXI-5441 Генератор сигналов произвольной формы 43 МГц

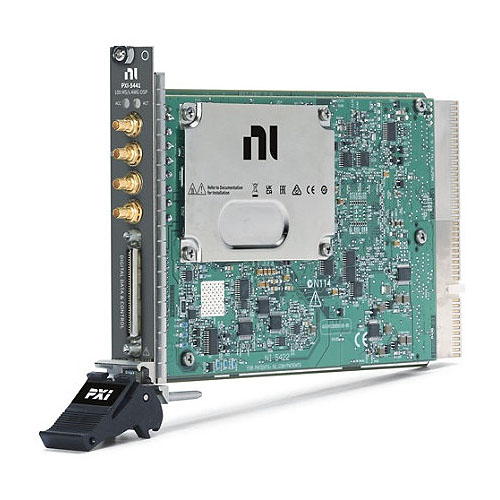

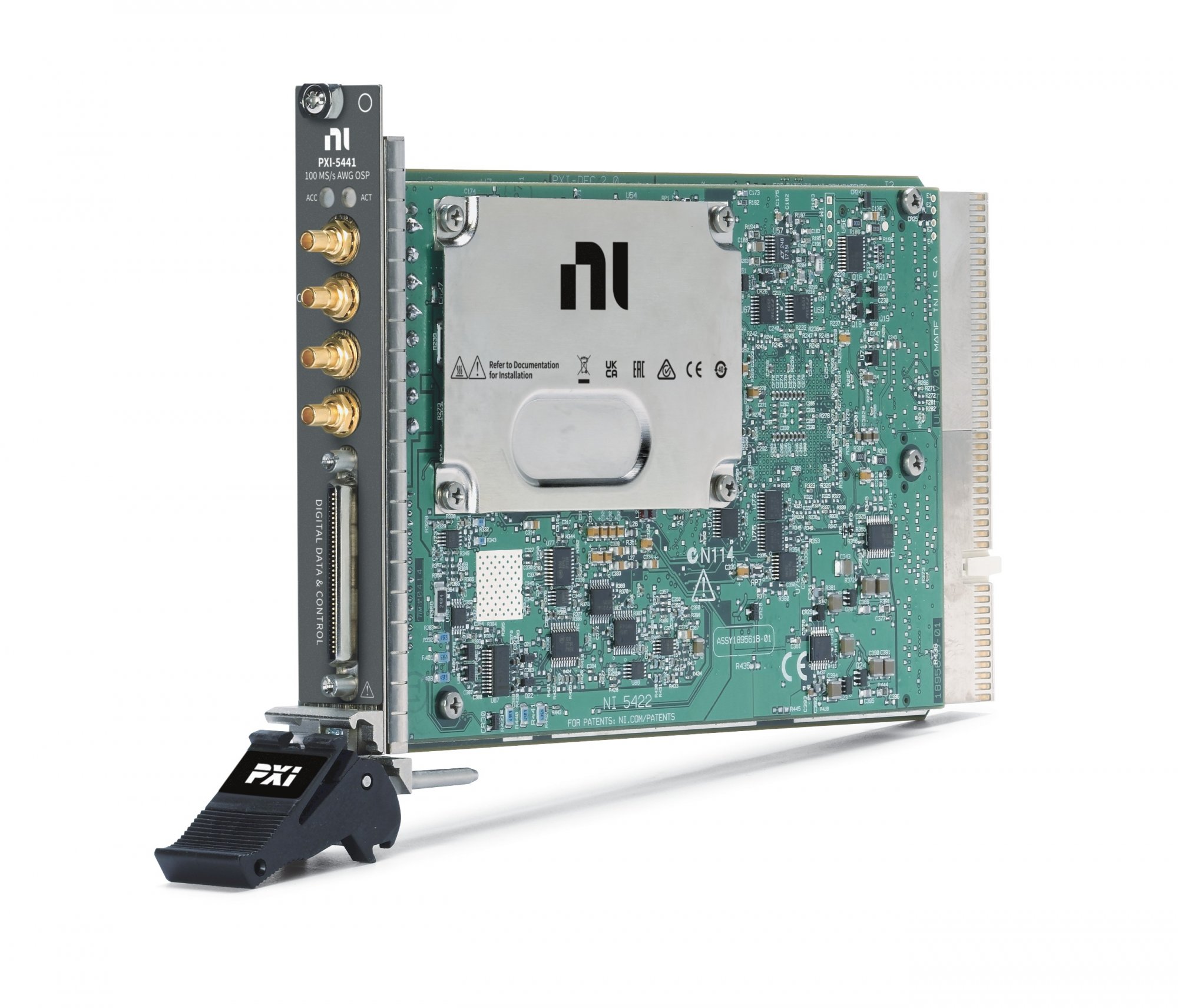

National Instruments PXI-5441: Генератор произвольной формы сигналов PXI

NI PXI-5441 представляет собой генератор произвольной формы сигналов формата PXI, разработанный для применения в автоматизированных измерительных системах, производственном тестировании и научных исследованиях. Прибор формирует сигналы с частотой дискретизации до 100 Мвыб/с и 16-битным разрешением ЦАП, что обеспечивает исключительную точность воспроизведения как простых стандартных функций, так и сложных пользовательских сигналов. Благодаря возможности выбора объёма встроенной памяти (32 МБ, 256 МБ или 512 МБ), генератор адаптируется под конкретные задачи — от коротких тестовых последовательностей до длительных сложных сигналов.

Ключевая особенность PXI-5441 — встроенная система onboard-обработки сигналов (OSP), включающая FIR- и CIC-интерполяционные фильтры, цифровой предварительный усилитель и управляемый числовым генератором (NCO) квадратурный цифровой повышающий преобразователь. Это позволяет формировать сигналы с квадратурной модуляцией (I/Q) для телекоммуникационных приложений, а также выполнять пульсовую фильтрацию и компенсацию спада CIC-фильтра. Устройство оснащено тремя трактами усиления, цифровым интерфейсом DDC с 16 линиями LVDS и поддерживает синхронизацию нескольких модулей через NI-TClk.

Технические характеристики NI PXI-5441

Применение и назначение NI PXI-5441

• Генерация сигналов с квадратурной модуляцией (I/Q) для телекоммуникаций: Встроенный NCO и I/Q-смеситель позволяют формировать сигналы для тестирования приёмопередатчиков стандартов GSM, W-CDMA, CDMA2000 и DVB с высокой точностью и низким уровнем шума.
• Создание сложных тестовых сигналов с onboard-обработкой: FIR- и CIC-фильтры, цифровой предварительный усилитель и пульсовая фильтрация обеспечивают формирование сигналов с заданными частотными характеристиками для тестирования фильтров, усилителей и АЦП.
• Воспроизведение длительных пользовательских сигналов: Благодаря объёму памяти до 512 МБ, прибор подходит для эмуляции реальных сигналов, таких как профили тока, модулированные сигналы и специализированные тестовые последовательности.
• Многомодульная синхронизация: Поддержка NI-TClk позволяет объединять несколько генераторов в одной системе с синхронизацией Sample Clock и минимальным джиттером для построения многоканальных тестовых стендов.

Ключевые особенности и встроенные функции NI PXI-5441

• Три тракта усиления: Прямой (Direct), низкоусилительный (Low-Gain) и высокоусилительный (High-Gain) тракты обеспечивают гибкость при выборе амплитуды сигнала — от 0,00564 В до 24 В (пик-пик) на холостом ходу.
• Гибкая память до 512 МБ: Три варианта объёма памяти (32 МБ, 256 МБ или 512 МБ) позволяют выбрать оптимальный объём для конкретной задачи — от коротких тестовых последовательностей до длительных сложных сигналов.
• Высокая чистота спектра: SFDR до 76 дБc (с гармониками) и THD до –75 дБc (1 МГц) обеспечивают минимальные искажения и высокое качество выходного сигнала.
• Цифровой интерфейс DDC: 16 линий данных LVDS, тактовые входы и выходы, а также линии PFI 2..5 для синхронизации с цифровыми устройствами и передачи данных между модулями.
• Синхронизация через NI-TClk: Позволяет объединять несколько модулей в одной системе с синхронизацией Sample Clock и минимальным джиттером (до 10 пс при ручной настройке).
• Программируемое выходное сопротивление: Возможность выбора 50 Ом или 75 Ом обеспечивает согласование с различными нагрузками.
• Режимы работы: Поддерживаются режимы произвольной формы сигнала, произвольной последовательности, непрерывный, одиночный, шаговый и пакетный.
• Самокалибровка: Встроенный 24-битный АЦП и прецизионный источник опорного напряжения обеспечивают автоматическую калибровку коэффициента усиления и смещения.
