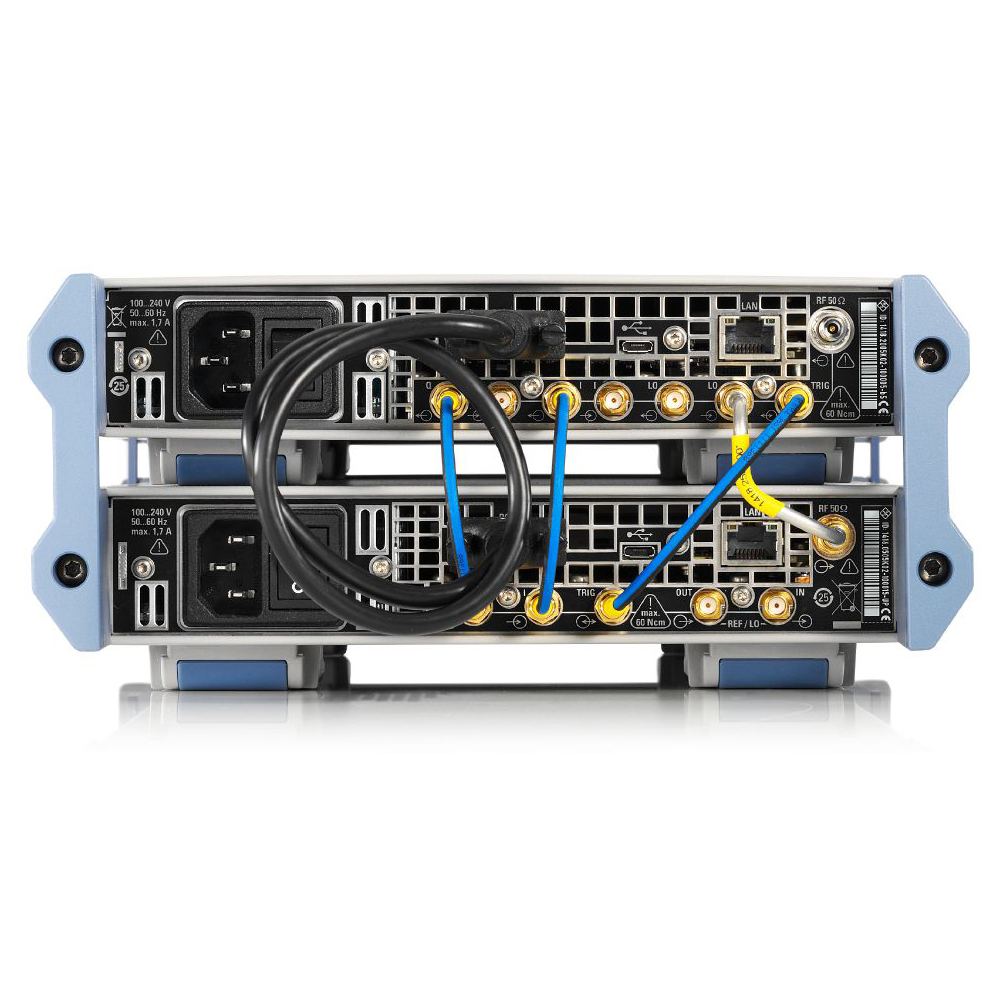

R&S SGU100A — повышающий преобразователь частоты 10 МГц – 20 ГГц с векторной модуляцией (опция B120V) и механическим ступенчатым аттенюатором –120 дБм (B26). Совместно с SGS100A (комплект подключения Z4) обеспечивает полное векторное модулированное решение до 20 ГГц с высокой выходной мощностью.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S SGU100A: Повышающий преобразователь частоты с опциями SGU-B120V, SGU-B26, SGU-Z4
Векторная модуляция и сверхширокая полоса до 20 ГГц
Повышающий преобразователь частоты R&S SGU100A представляет собой высокотехнологичный модуль расширения частотного диапазона, предназначенный для работы в составе автоматизированных измерительных комплексов. SGU100A спроектирован для бесшовной интеграции с векторными генераторами сигналов, превращая их в единую виртуальную систему. Данное решение ориентировано на задачи, где критически важны минимальные габариты, предельная скорость перестройки параметров и высокая чистота спектра в сверхвысокочастотном диапазоне.
Преимущества R&S SGU100A
- Ключевым преимуществом R&S SGU100A является поддержка полосы модуляции до 2 ГГц (плюс-минус 1000 МГц относительно несущей), что позволяет формировать сверхширокополосные сигналы для испытаний систем связи пятого поколения и современных радиолокационных систем.
- Благодаря архитектуре SGMA, SGU100A обладает экстремально высокой скоростью настройки частоты и уровня (менее 2 миллисекунд через интерфейс PCI Express), что существенно сокращает время тестирования.
- Использование опции SGU-B26 гарантирует высокую точность установки амплитуды даже при минимальных уровнях сигнала, обеспечивая погрешность уровня менее 0,9 дБ на частотах до 12 ГГц.
- SGU100A занимает всего 1U в стойке при ширине в половину стандартного размера, что экономит рабочее пространство.
Технические особенности R&S SGU100A
- Диапазон выходных частот: от 10 МГц до 20 ГГц (с учетом опции B120V).
- Диапазон установки уровня: от –120 дБм до +25 дБм (максимальное значение).
- Максимальный выходной уровень (на 20 ГГц): +21 дБм (типовое значение).
- Полоса частот модуляции (I/Q): до 2 ГГц (на частотах свыше 12 ГГц).
- Подавление субгармоник: менее –65 дБ относительно несущей.
- Время установления частоты: менее 2 миллисекунд через шину PCI Express.
- Погрешность уровня: менее 0,9 дБ в диапазоне до 20 ГГц.
- Отношение сигнала к паузе при импульсной модуляции: более 80 дБ.
Комплектация R&S SGU100A

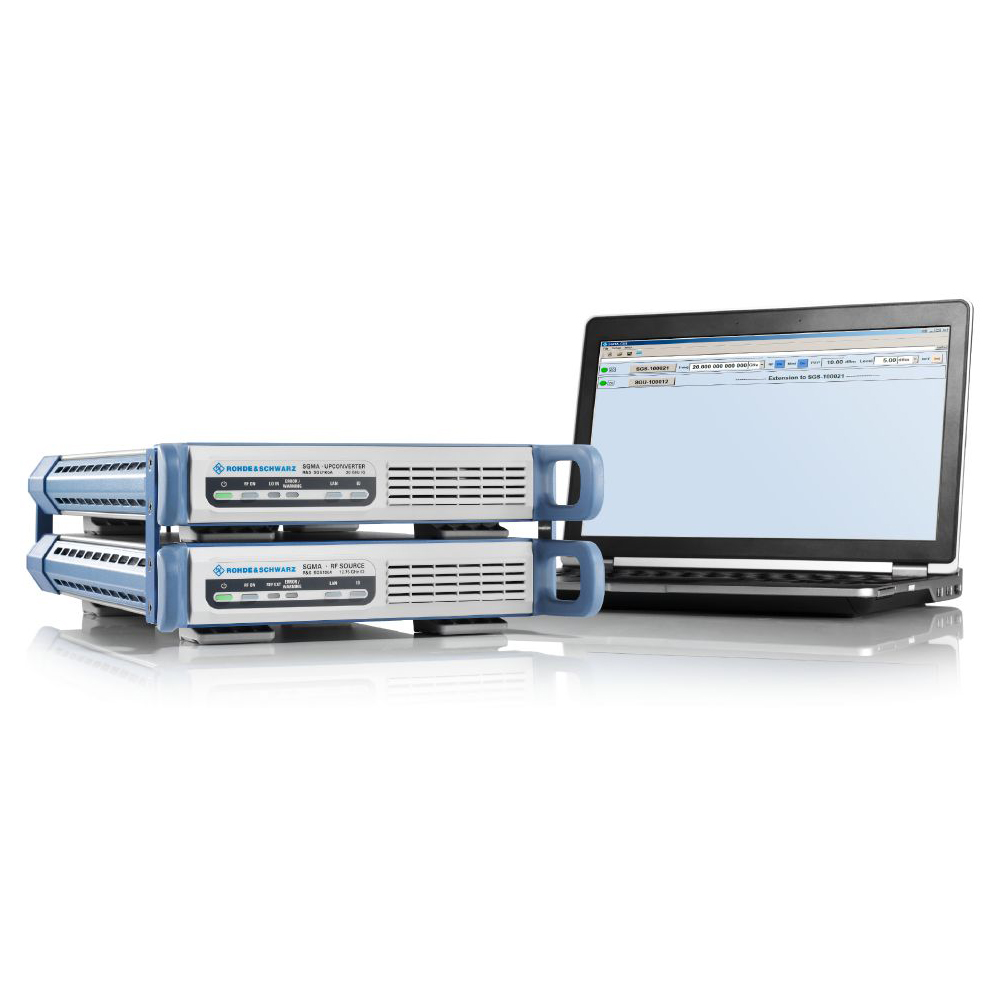

В стандартный комплект поставки устройства с артикулом 1418.2503.02 включены: основной блок преобразователя R&S SGU100A, предустановленные аппаратные опции B120V и B26, комплект соединительных кабелей R&S SGU-Z4, кабель электрического питания и сертификат заводской калибровки. Программное обеспечение для дистанционного управления позволяет администрировать связку приборов через единый графический интерфейс.
Применение R&S SGU100A
- Преобразователь R&S SGU100A находит основное применение в составе автоматизированных испытательных стендов для производства Сверхвысокочастотных компонентов, где требуется имитация широкополосных сигналов.
- Система незаменима при тестировании спутниковых приемопередатчиков, требующих высокого динамического диапазона и прецизионной векторной модуляции.
- SGU100A используется в научно-исследовательских лабораториях для верификации характеристик полупроводниковых усилителей и смесителей миллиметрового диапазона волн.
Технические характеристики R&S SGU100A
Установленные опции на R&S SGU100A
