Генератор радиочастотных сигналов PXIe-5654 с диапазоном 250 кГц – 20 ГГц, частотным разрешением 0,001 Гц и выходной мощностью до +24 дБм (с PXIe-5696). Низкий фазовый шум (< –135 дБн/Гц), встроенные модуляции AM, FM, PM и Pulse. Два выхода опорного сигнала (10 МГц и 100 МГц).
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

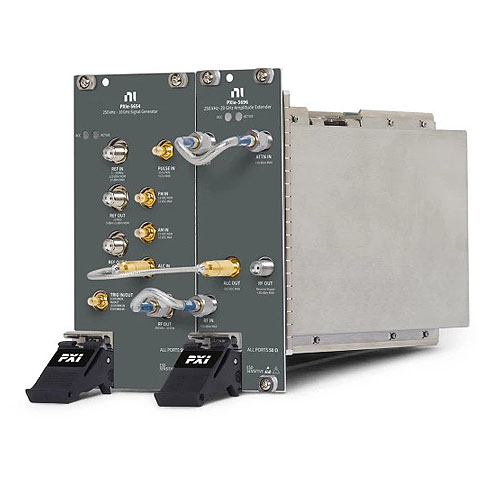

National Instruments PXIe-5654: Генератор радиочастотных сигналов PXIe
NI PXIe-5654 представляет собой высокопроизводительный генератор радиочастотных сигналов формата PXI Express, разработанный компанией National Instruments для применения в автоматизированных измерительных системах, производственном тестировании и лабораторных исследованиях. Прибор перекрывает частотный диапазон от 250 кГц до 20 ГГц с разрешением 0,001 Гц, что делает его идеальным инструментом для генерации тестовых сигналов в широком спектре приложений — от базовой проверки радиотрактов до сложных измерений в области телекоммуникаций, радиолокации и спутниковой связи.
Генератор оснащён встроенными возможностями модуляции: амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM) и импульсная модуляция (Pulse). Прибор может комплектоваться модулем расширения амплитуды PXIe‑5696, который увеличивает максимальную выходную мощность и расширяет динамический диапазон в области низких уровней сигнала. Такая конфигурация делает PXIe‑5654 идеальным инструментом для тестирования RFIC, спутникового оборудования, радиолокационных систем и задач радиоэлектронной борьбы (РЭБ).
Технические характеристики NI PXIe-5654
| Наименование характеристики | Значение |
|---|---|
| Количество каналов | 1 |
| Диапазон частот | 250 кГц … 20 ГГц |
| Частотное разрешение | 0,001 Гц |
| Выходная мощность (PXIe-5654) | от –10 дБм до +13 дБм (в зависимости от диапазона) |
| Выходная мощность (с PXIe-5696) | от –110 дБм до +24 дБм (в зависимости от диапазона) |
| Разрешение по мощности | 0,01 дБ |
| Фазовый шум (1 ГГц, отстройка 10 кГц) | –135 дБн/Гц |
| Гармонические составляющие (с PXIe-5696, 2…12 ГГц) | ≤ –55 дБн |
| Негармонические паразитные составляющие (с PXIe-5696) | ≤ –65 дБн |
| Выходное сопротивление | 50 Ом |
| КСВН (с PXIe-5696, 250 кГц … 8 ГГц) | < 1,6 : 1 |
| Встроенные виды модуляции | AM, FM, PM, Pulse |
| Минимальная длительность импульса (Pulse) | 50 нс |
| Вход внешнего опорного сигнала | 1 … 20 МГц (шаг 1 МГц), –10 … +10 дБм |
| Выход опорного сигнала (REF OUT) | 10 МГц, +5 дБм ± 2 дБ |
| Выход опорного сигнала (REF OUT 2) | 100 МГц, +5 дБм ± 2 дБ |
| Интерфейсы | PXI Express, SMA (РЧ-выход, опорный вход/выход, модуляция) |
| Вес (PXIe-5654) | 1 328 г |
| Вес (PXIe-5696) | 894 г |
Применение и назначение NI PXIe-5654
- Тестирование радиочастотных трактов и компонентов СВЧ-диапазона: Генератор используется для подачи тестовых РЧ-сигналов при проверке фильтров, усилителей, смесителей и других СВЧ-компонентов в диапазоне до 20 ГГц.
- Разработка и отладка беспроводных устройств стандартов 5G и Wi-Fi: Прибор применяется для генерации сигналов с амплитудной, частотной, фазовой и импульсной модуляцией при тестировании приёмопередатчиков стандартов 5G NR (суб-6 ГГц и ммWave) и Wi-Fi 6E/7.
- Радиолокационные и спутниковые системы: Высокая чистота спектра и возможность импульсной модуляции с минимальной длительностью импульса 50 нс делают PXIe-5654 идеальным инструментом для тестирования радарных систем и спутниковых каналов связи.
- Калибровка и поверка измерительного оборудования: Высокая точность установки частоты и мощности, а также низкий уровень фазового шума позволяют использовать PXIe-5654 в качестве опорного источника сигнала при калибровке анализаторов спектра и других измерительных приборов.
Ключевые особенности и встроенные функции NI PXIe-5654
- Широкий частотный диапазон до 20 ГГц с высоким разрешением: Перекрытие диапазона от 250 кГц до 20 ГГц с разрешением 0,001 Гц позволяет генерировать сигналы с высокой точностью для большинства задач тестирования, включая миллиметровые диапазоны.
- Высокая выходная мощность (с PXIe-5696): С модулем расширения амплитуды PXIe-5696 выходная мощность достигает +24 дБм в диапазоне 1 - 3 ГГц, что позволяет подключать генератор непосредственно к тестируемым устройствам без внешних усилителей.
- Низкий фазовый шум и высокая спектральная чистота: Фазовый шум менее –135 дБн/Гц на частоте 1 ГГц (отстройка 10 кГц) и низкий уровень негармонических составляющих (менее –65 дБн) гарантируют высокое качество выходного сигнала.
- Встроенные виды модуляции: Поддерживаются амплитудная модуляция (AM) с диапазоном ±10 дБ, частотная модуляция (FM), фазовая модуляция (PM) и импульсная модуляция с минимальной длительностью импульса 50 нс.
- Гибкие возможности синхронизации: Наличие двух выходов опорного сигнала (10 МГц и 100 МГц) и входа внешнего опорного сигнала (1…20 МГц) позволяет синхронизировать генератор с внешними источниками и другими модулями в системе PXI Express.
- Быстрое установление частоты и мощности: Время установления частоты в режиме быстрой настройки составляет 100 мкс, что обеспечивает высокую скорость перестройки при смене частотных планов.
- Два режима усиления: Поддерживаются режимы низких гармоник и высокой мощности, что позволяет выбирать оптимальный баланс между чистотой спектра и выходной мощностью.
- Компактный модульный дизайн: Модуль PXIe-5654 занимает три слота PXI Express (вместе с PXIe-5696 — пять слотов), что позволяет создавать многоканальные системы с большим числом измерительных модулей в ограниченном пространстве.
