Rubidium Anritsu MG362x1A — ВЧ/СВЧ-генератор до 70 ГГц. Сверхнизкий фазовый шум -136 дБн/Гц (10 ГГц/10 кГц) и стабильность менее 1 x 10 в минус 9 степени в год (опционально). Идеален для тестирования радаров и АЦП/ЦАП благодаря ИМ 5 нс.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Anritsu Rubidium MG362x1A: Флагманский ВЧ/СВЧ-генератор до 70 ГГц с фазовым шумом -140 дБн/Гц и атомной стабильностью.
Anritsu MG362x1A — это семейство настольных генераторов радиочастотных (РЧ) и сверхвысокочастотных (СВЧ) сигналов Rubidium, предназначенное для задач, где критически важна чистота спектра, высокая частотная стабильность и мощность сигнала. Серия MG362x1A устанавливает отраслевой стандарт в области низкого фазового шума и широкого динамического диапазона, являясь незаменимым инструментом в метрологических лабораториях, научно-исследовательских центрах и на производстве высокотехнологичной электроники.
Преимущества Anritsu MG362x1A
Серия MG362x1A включает модели с различными верхними границами частоты: MG36221A (до 20 ГГц), MG36241A (до 43,5 ГГц) и MG36271A (до 70 ГГц), с возможностью работы до 72 ГГц. Нижняя граница частотного диапазона для всех моделей составляет 9 килогерц (кГц), обеспечивая широчайший охват.
- Исключительный фазовый шум (SSB Phase Noise): Типовое значение фазового шума составляет минус 136 децибел на несущую на герц (-136 дБн/Гц), а измеренное — до минус 140 дБн/Гц при несущей частоте 10 ГГц и отстройке 10 кГц. Это один из лучших показателей в классе, обеспечивающий высокую точность измерений.
- Частотная стабильность: Опциональная внутренняя синхронизация на основе рубидиевого стандарта частоты (Опция 56, Rubidium Clock Timebase) обеспечивает атомную стабильность с уровнем старения менее плюс-минус 1 умножить на 10 в минус 9 степени в год, что делает MG362x1A идеальным для задач калибровки и высокоскоростного тактирования. Стандартная стабильность внутренней временной развертки — менее плюс-минус 5 умножить на 10 в минус 7 степени в год.
- Динамический диапазон мощности: Выходная мощность регулируется в широких пределах, от минус 130 дБм до плюс 20 дБм (для модели MG36221A до 20 ГГц), при этом сохраняется превосходная чистота сигнала.
- Спектральная чистота: Уровень гармонических составляющих составляет менее минус 55 децибел на несущую (-55 дБн), а негармонических — менее минус 63 дБн в диапазоне до 70 ГГц, что минимизирует паразитные влияния на тестируемые устройства.
- Разрешение по частоте: Высочайшее разрешение 0,001 герца (Гц) гарантирует точное позиционирование несущей частоты.
Применение Anritsu MG362x1A
Серия Anritsu MG362x1A используется в самых требовательных ВЧ/СВЧ-приложениях:
- Радиолокация (Радар) и радиоэлектронная борьба (РЭБ): Генерирование сложных импульсно-модулированных сигналов, включая импульсные поезда, для имитации реальных радиолокационных сред.
- Тестирование приемопередающих трактов: Использование в качестве гетеродина (LO, Local Oscillator) с ультранизким фазовым шумом для тестирования спутниковой связи, РЧ/СВЧ-приемопередатчиков.
- Метрология и калибровка: Благодаря опциональному рубидиевому стандарту частоты, MG362x1A является референсным источником сигнала для калибровочных и эталонных лабораторий.
- Тестирование высокоскоростных преобразователей данных: Генерация тактовых и несущих сигналов высокой чистоты для оценки характеристик АЦП/ЦАП с гигабитной скоростью передачи данных.
- Нелинейные измерения: Использование для измерения точки компрессии по уровню 1 дБ (P1dB) и интермодуляционных искажений третьего порядка (IP3).
Комплектация Anritsu MG362x1A

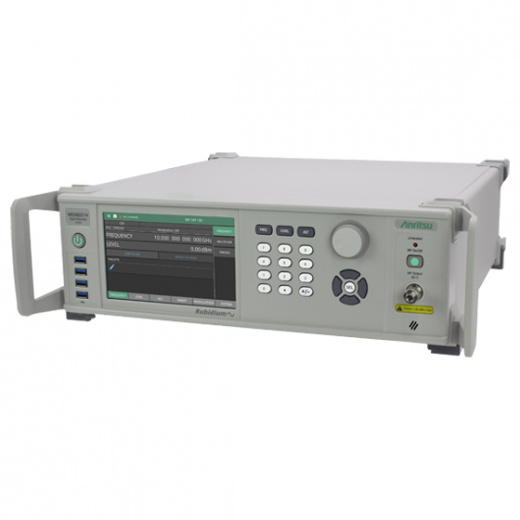

Стандартный комплект поставки генератора ВЧ/СВЧ-сигналов MG362x1A включает настольный прибор в корпусе 3U с семидюймовым сенсорным дисплеем, шнур питания, руководство по эксплуатации и калибровочный сертификат. Опционально доступны: низкий и ультранизкий фазовый шум, механический ступенчатый аттенюатор (до 110 дБ), рубидиевый стандарт частоты, аналоговая развертка и различные комплекты для монтажа в стойку. Разъемы РЧ-выхода зависят от модели: 2,92 мм (K) для 20 ГГц и 43,5 ГГц, 1,85 мм (V) для 70 ГГц.
Технические характеристики Anritsu MG362x1A
Опции Anritsu MG362x1A
