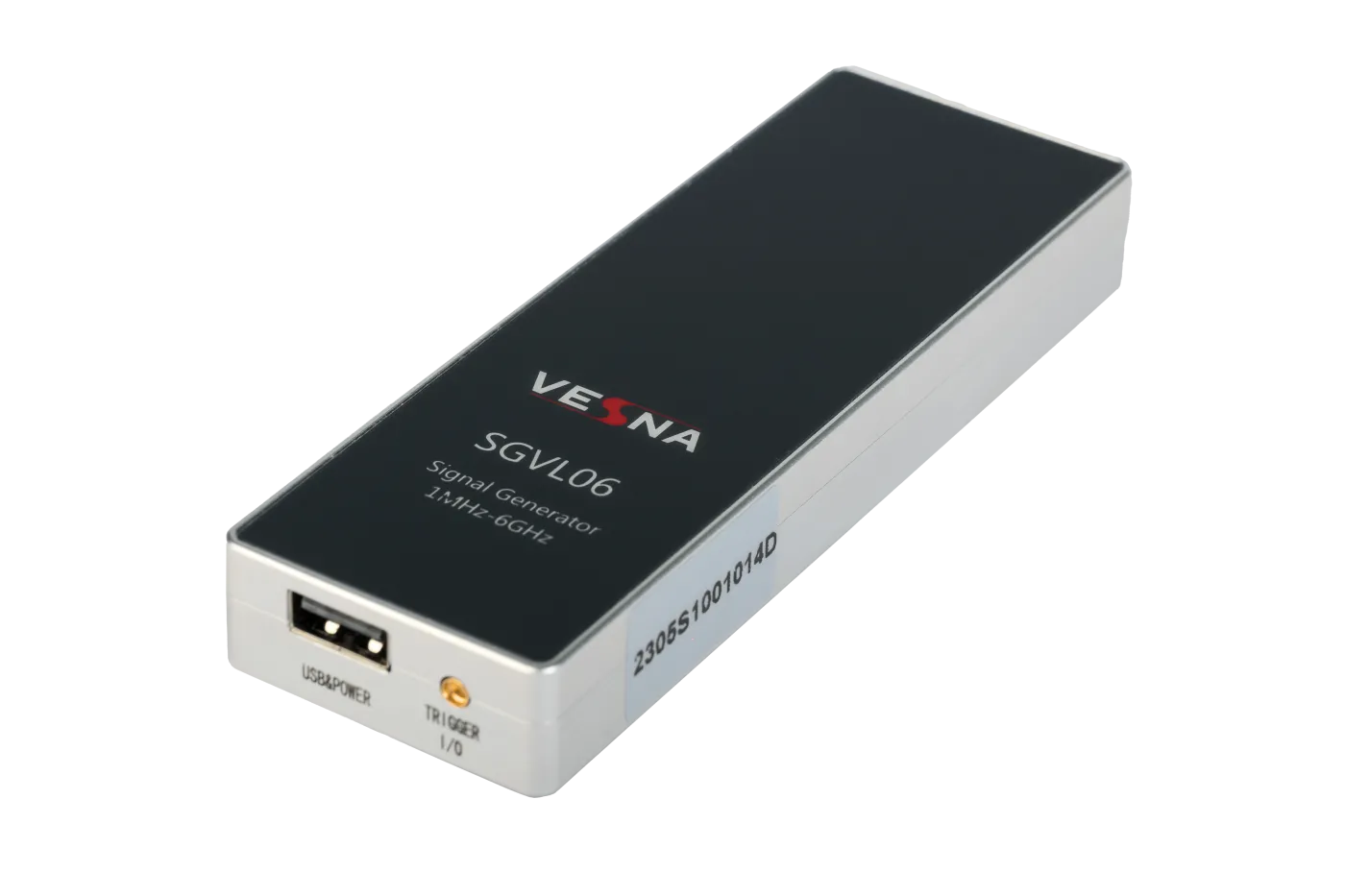

Vesna SGVL06 — аналоговый генератор сигналов до 6 Гигагерц (ГГц). Отличается низким фазовым шумом -105дБн/Гц и высокой точностью уровня (-50 до +14 дБмВт. Поддерживает ИМ (импульсную модуляцию). Эффективен для РЧ-тестирования и метрологии.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna SGVL06: Аналоговый генератор сигналов до 6 Гигагерц. Экономичное решение с высокой спектральной чистотой.
SGVL06 — это прецизионный аналоговый генератор сигналов из серии VESNA SGV, предназначенный для формирования высококачественных радиочастотных сигналов в диапазоне до 6 Гигагерц. Прибор Vesna SGVL06 является ключевым рабочим инструментом для инженеров, занимающихся разработкой, тестированием и обслуживанием систем беспроводной связи, в том числе Wi-Fi, LTE и спутниковой навигации. Модель SGVL06 охватывает широкий частотный диапазон: от 1 МГц – 6 ГГц. Генератор SGVL06 обеспечивает сигнал с исключительной спектральной чистотой, минимальным фазовым шумом -105 дБн/Гци высокой точностью выходного уровня. Благодаря этим характеристикам Vesna SGVL06 идеально подходит для точного тестирования чувствительных приемных трактов и систем, где качество источника сигнала имеет решающее значение. Генератор не имеет встроенного дисплея и управляется только дистанционно через USB от внешнего ПК с установленным ПО. Vesna SGVL06 гарантирует достоверность формируемых сигналов, что критично для калибровки и верификации.
Преимущества Vesna SGVL06
Ключевые технические характеристики и конструктивные особенности Vesna SGVL06 обеспечивают его высокую эффективность в РЧ-диапазоне:
- Широкий частотный диапазон: Генератор SGVL06 работает в диапазоне от 1 МГц – 6 ГГц. Этот диапазон полностью покрывает все основные стандарты беспроводной связи.
- Исключительно низкий фазовый шум: Низкий фазовый шум -105 дБн/Гц обеспечивает высокую спектральную чистоту выходного сигнала SGVL06, что необходимо для точных измерений джиттера и тестирования приемопередающих устройств.
- Высокая точность выходного уровня: Выходная мощность регулируется встроенным прецизионным аттенюатором. Динамический диапазон выходного уровня Vesna SGVL06 составляет типовое значение от - 50 дБм (децибел-милливатт) до + 14 дБмВт.
- Импульсная модуляция: Прибор SGVL06 поддерживает импульсную модуляцию — подходит для базового тестирования РЧ-трактов и учебных задач..
- Высокая стабильность частоты: Источником опорной частоты для синтезатора высокой частоты служит высокостабильный кварцевый генератор с частотой 10 МГц, обеспечивая низкую погрешность установки частоты.
- Интерфейсы: Управление Vesna SGVL06 осуществляется через USB (Универсальная последовательная шина) для автоматизации измерений (АСИ, Автоматизированные системы измерений).
Область применения Vesna SGVL06
Аналоговый генератор сигналов Vesna SGVL06 предназначен для использования в следующих ключевых областях:
- Тестирование приемных трактов: Используется для подачи высококачественного сигнала для определения чувствительности, избирательности и динамического диапазона радиоприемников, работающих в диапазоне до 6 ГГц.
- Метрология и калибровка: Может использоваться при внутренней верификации и pre-compliance тестировании.
- Разработка беспроводных систем: Формирование тестовых сигналов для верификации компонентов, используемых в стандартах Wi-Fi, Bluetooth и GSM/LTE.
- Научно-исследовательские работы (НИР): Использование Vesna SGVL06 для создания эталонных аналоговых сигналов.
Комплектация Vesna SGVL06
Стандартный комплект поставки генератора SGVL06 обеспечивает его немедленную готовность к профессиональной работе:
- Основной измерительный блок Vesna SGVL06.
- Сетевой кабель питания.
- Руководство по эксплуатации и программное обеспечение для управления.
- Кабели для связи с внешними устройствами для дистанционного управления.
Технические характеристики Vesna SGVL06
| Наименование характеристики | Описание |
|---|---|
| Класс генератора | ** |
| Тип генератора | аналоговый |
| Исполнение | портативный |
| Количество каналов | 1 |
| Нижняя частота | 1 МГц |
| Верхняя частота | 6 ГГц |
| Полоса ВЧ модуляции | - |
| Минимальная выходная мощность на 1 ГГц | -50 дБмВт |
| Максимальная выходная мощность на 1 ГГц | +14 дБмВт |
| Погрешность установки уровня на 1 ГГц | ±1.5 дБ |
|
Однополосный фазовый шум на 1 ГГц, отстройка 10 кГц |
-105 дБн/Гц |
| Гармонические составляющие на 1 ГГц | -40 дБн |
| Негармонические составляющие на 1 ГГц | - |
| Габаритные размеры (Ш×Г×В) | 43х16х135 мм |
| Масса | 0,2 кг |
