Vesna SGVA40 — аналоговый генератор сигналов до 40 Гигагерц (ГГц). Отличается низким фазовым шумом -122дБн/Гц, высокой стабильностью и точностью уровня (-90 до +15 дБмВт). Поддерживает ИМ (импульсную модуляцию). Идеален для СВЧ/РЛС-тестов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna SGVA40: Аналоговый генератор сигналов до 40 Гигагерц. Прецизионный источник для миллиметрового диапазона.
SGVA40 — это топовый, прецизионный аналоговый генератор сигналов из флагманской серии VESNA SGV. Прибор Vesna SGVA40 разработан для обеспечения высококачественными радиочастотными и сверхвысокочастотными сигналами исследовательских лабораторий, метрологических служб и центров разработки передовых систем. Модель SGVA40 охватывает критически важный для современных систем связи и радиолокации частотный диапазон: от 300 кГц – 40 ГГц. В соответствии с принципом работы, описанным в документации, при формировании сигнала в диапазоне частот от 20 до 40 ГГц используется дополнительный перенос частоты (смеситель со вторым синтезатором), что обеспечивает стабильность и чистоту сигнала на верхней границе. Vesna SGVA40 отличается минимальным фазовым шумом и высокой точностью выходного уровня, что является ключевым требованием при тестировании чувствительных приемников. Аналоговый генератор сигналов SGVA40 выполнен в моноблочном исполнении, управляемом через встроенный компьютер или внешнюю ПЭВМ (персональная электронно-вычислительная машина). Vesna SGVA40 гарантирует достоверность формируемых сигналов.
Преимущества Vesna SGVA40
Ключевые технические характеристики и конструктивные особенности Vesna SGVA40 обеспечивают его высокую производительность в СВЧ-диапазоне:
- Широкий частотный диапазон: Генератор SGVA40 работает в диапазоне от 300 кГц – 40 ГГц. Этот диапазон критически важен для тестирования современных стандартов 5G/6G и спутниковой связи.
- Исключительно низкий фазовый шум (ФШ): Низкий ФШ -122 дБн/Гц обеспечивает высокую спектральную чистоту выходного сигнала, что необходимо для точного измерения EVM и тестирования чувствительных приемников.
- Высокая точность выходного уровня: Выходная мощность регулируется встроенным аттенюатором в широком динамическом диапазоне (типовое значение от -90 до +15 дБмВт.
- Импульсная модуляция: Прибор Vesna SGVA40 поддерживает высокоскоростную импульсную модуляцию (ИМ) с быстрыми фронтами нарастания и спада и высоким коэффициентом подавления, что требуется для тестирования РЛС (радиолокационных станций).
- Высокая стабильность частоты: Источником опорной частоты для синтезаторов высокой частоты служит высокостабильный кварцевый генератор с частотой 10 МГц, обеспечивающий низкую погрешность установки частоты.
- Конструктивная особенность: Для диапазона 20-40 ГГц используется дополнительный перенос частоты смесителем, что гарантирует качество сигнала даже на высоких частотах.
- Интерфейсы: Управление осуществляется через ЛВС (Локальная вычислительная сеть).
Область применения Vesna SGVA40
Аналоговый генератор сигналов Vesna SGVA40 является референсным источником для использования в следующих ключевых областях:
- Тестирование приемных трактов СВЧ-устройств: Определение чувствительности, избирательности и динамического диапазона радиоприемников и других систем, работающих вплоть до 40 ГГц.
- Метрология и калибровка: Использование SGVA40 в качестве стабильного, эталонного источника сигнала при поверке и калибровке анализаторов спектра и сигналов и измерителей мощности СВЧ.
- Радиолокация: Формирование высококачественных импульсно-модулированных сигналов с точным управлением параметрами для тестирования радиолокационных систем.
- Научно-исследовательские работы (НИР): Применение Vesna SGVA40 для создания эталонных аналоговых сигналов и изучения свойств материалов на высоких частотах.
Комплектация Vesna SGVA40
Стандартный комплект поставки генератора SGVA40 обеспечивает его немедленную готовность к работе:
- Основной измерительный блок Vesna SGVA40.
- Сетевой кабель питания.
- Руководство по эксплуатации и программное обеспечение для управления.
- Кабели для связи с внешними устройствами, включая ЛВС и USB, для дистанционного управления.
Технические характеристики Vesna SGVA40
| Наименование характеристики | Описание |
|---|---|
| Класс генератора | ** |
| Тип генератора | аналоговый |
| Исполнение |
портативный |
| Количество каналов | 1 |
| Нижняя частота | 300 кГц |
| Верхняя частота | 40 ГГц |
| Полоса ВЧ модуляции | - |
| Минимальная выходная мощность на 1 ГГц | -90 дБмВт |
| Максимальная выходная мощность на 1 ГГц | +15 дБмВт |
| Погрешность установки уровня на 1 ГГц | ±1.0 дБ |
|
Однополосный фазовый шум на 1 ГГц, отстройка 10 кГц |
-122 дБн/Гц |
| Гармонические составляющие на 1 ГГц | -40 дБн |
| Негармонические составляющие на 1 ГГц | -60 дБн |
| Габаритные размеры (Ш×Г×В) | 213×128×300 мм |
| Масса | 6 кг |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

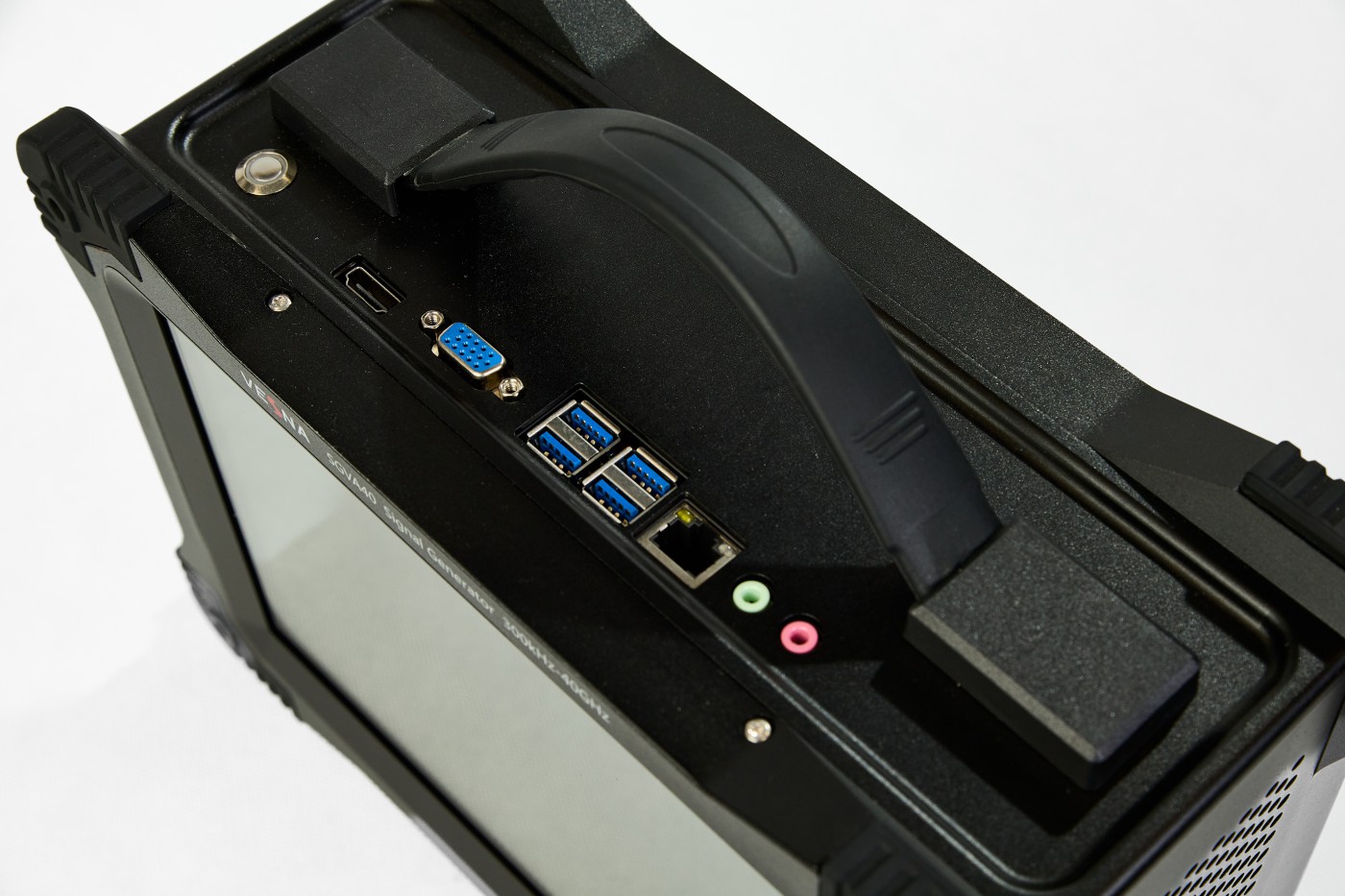

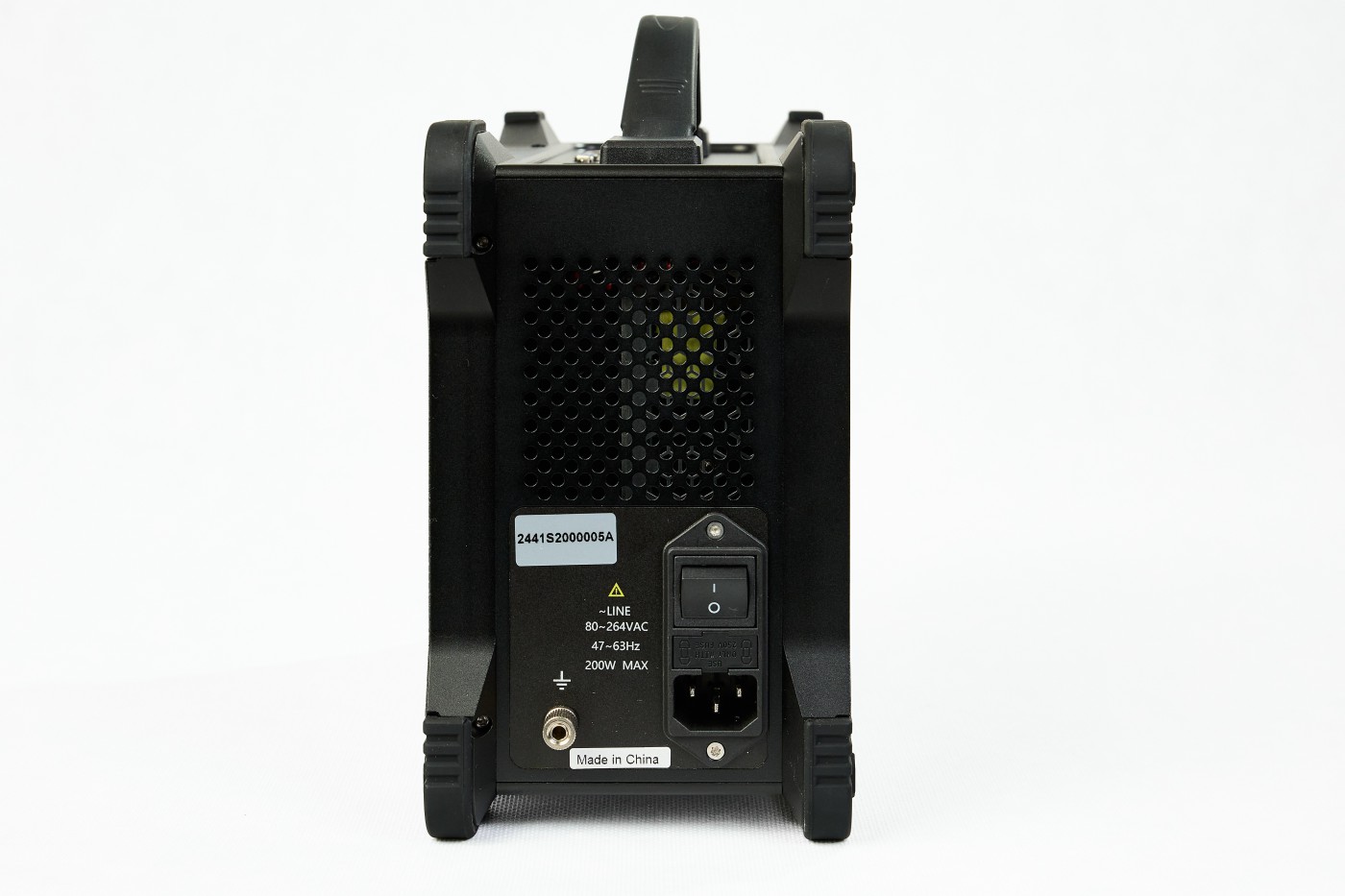

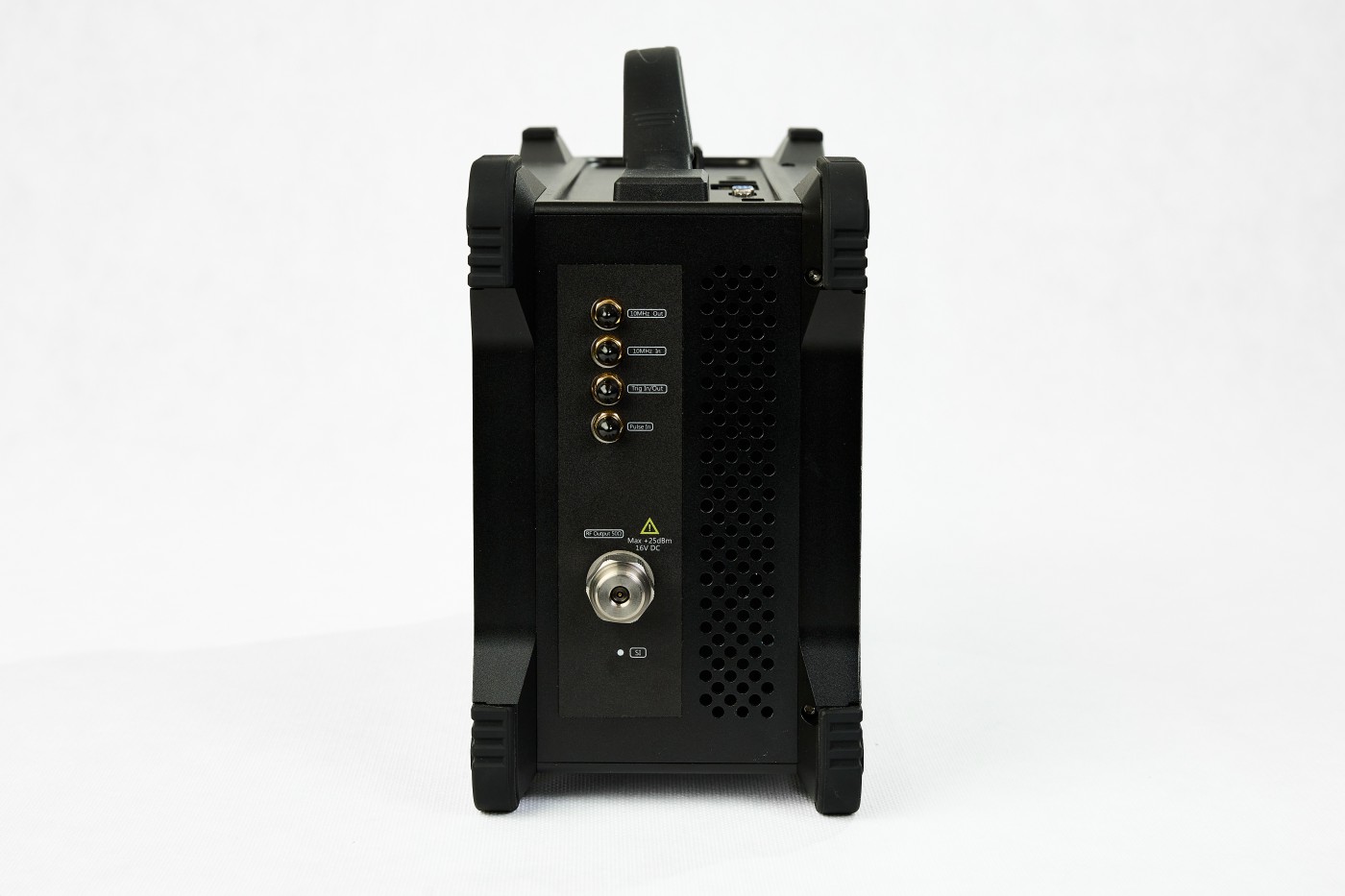

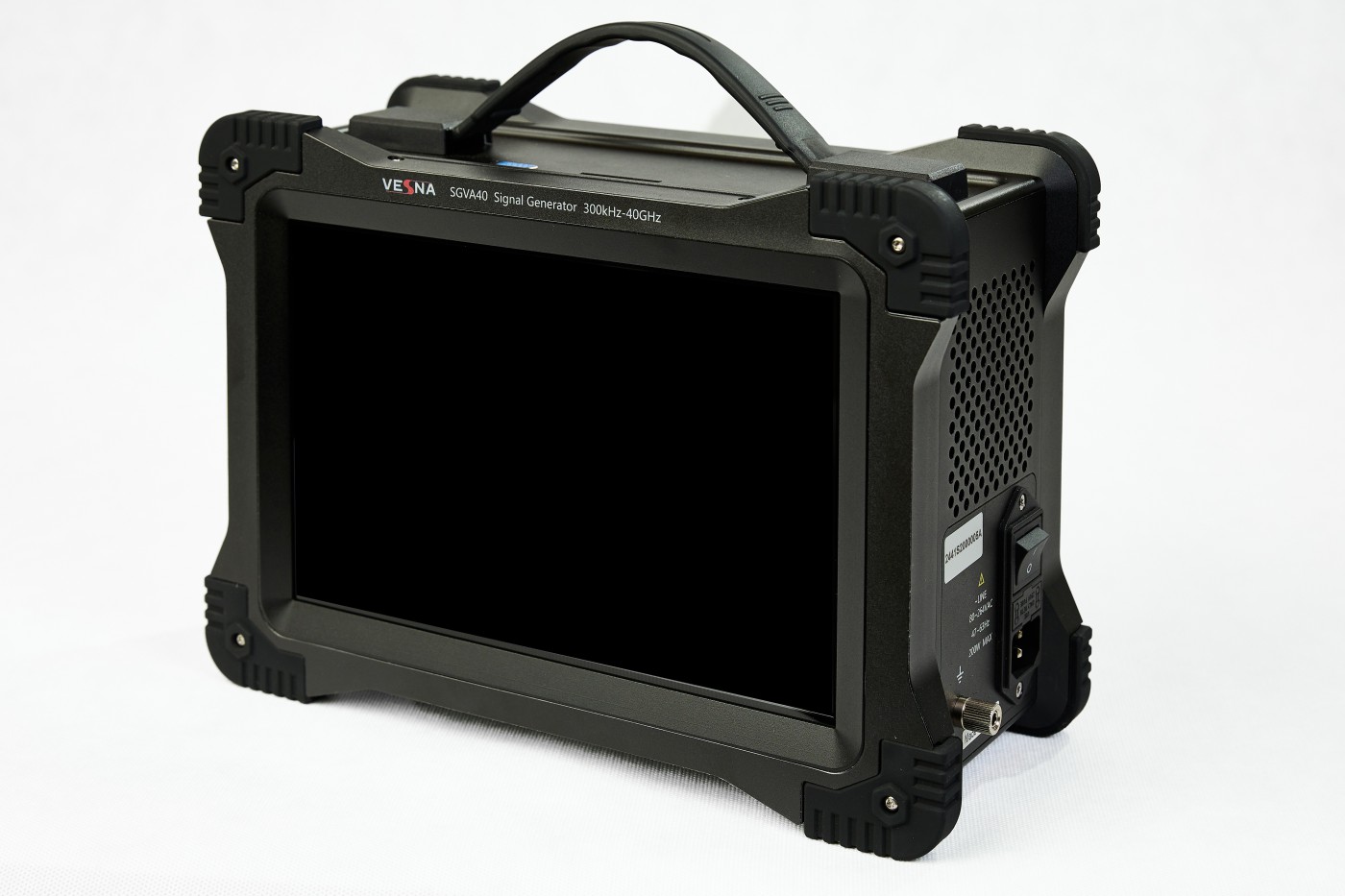

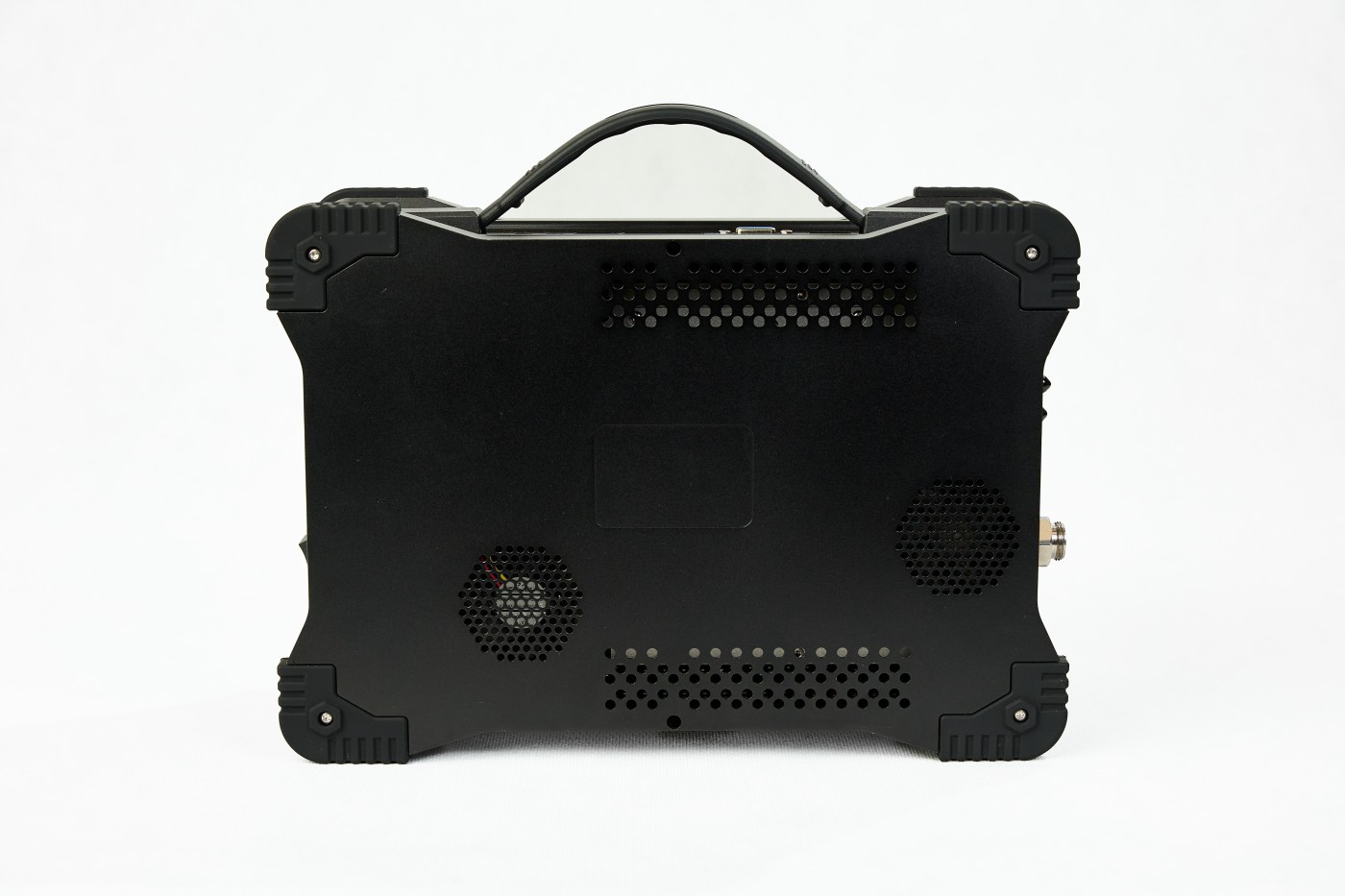

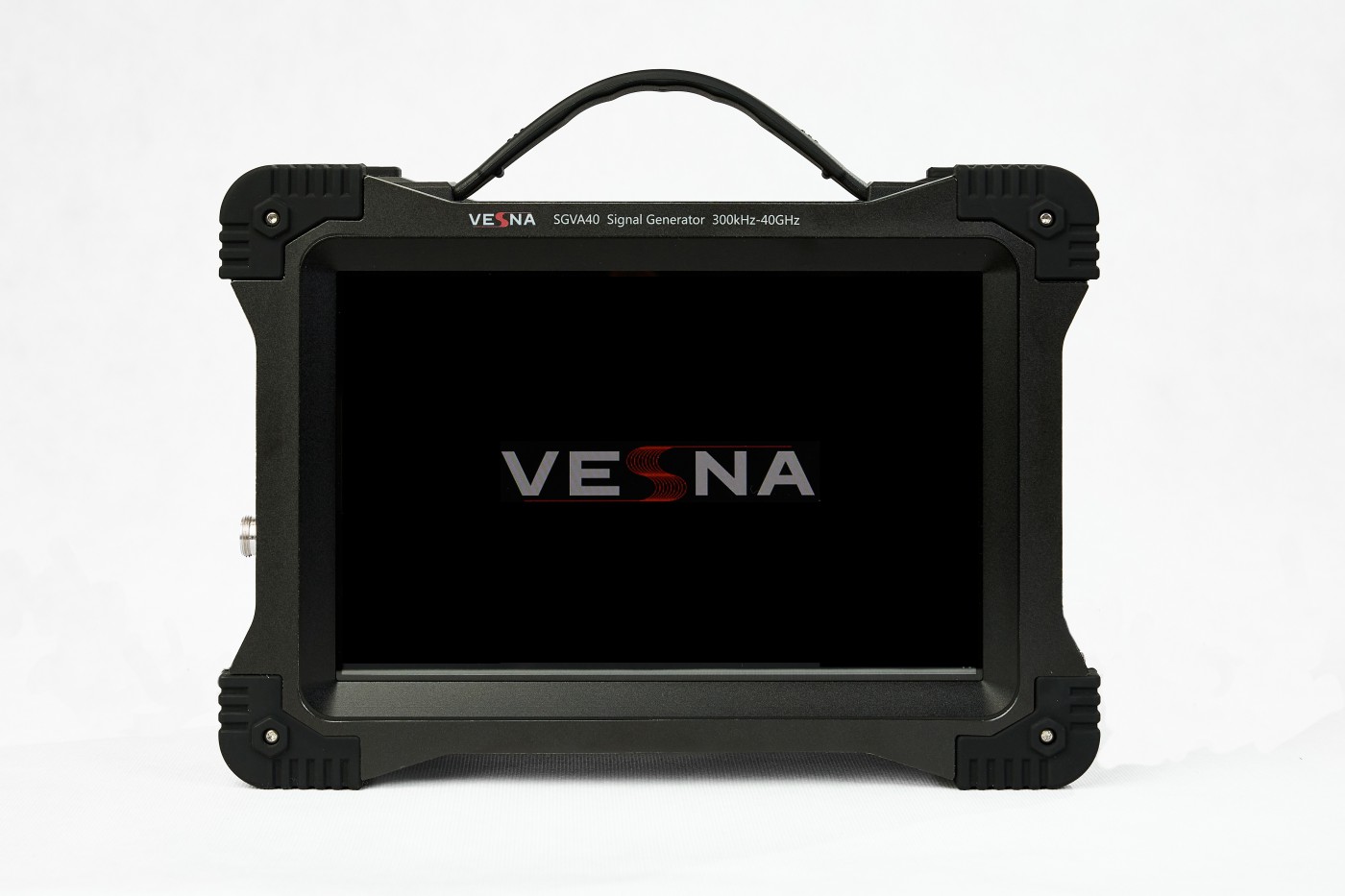

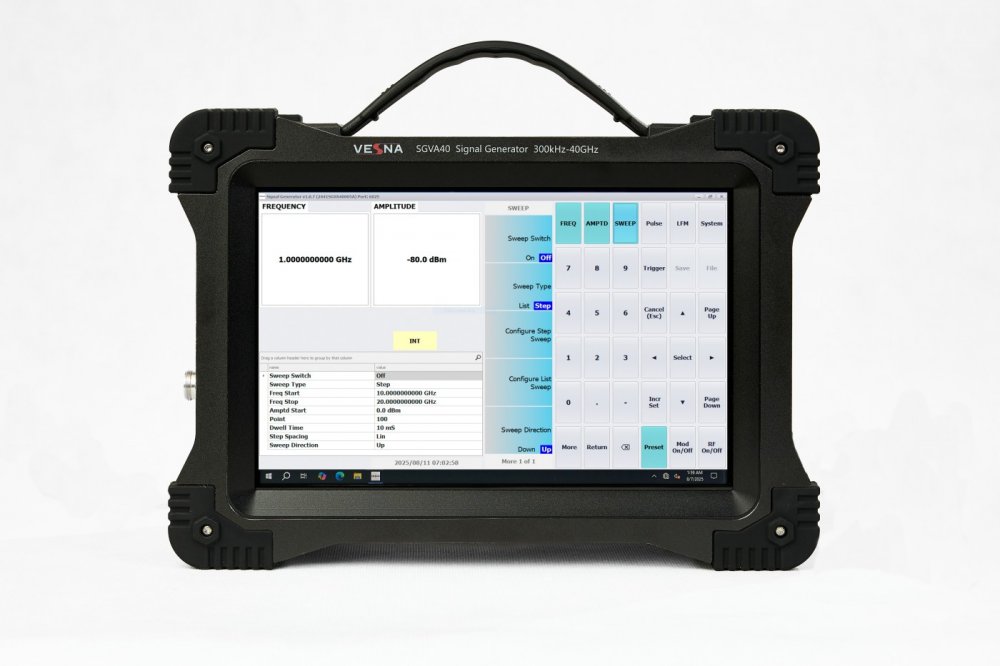

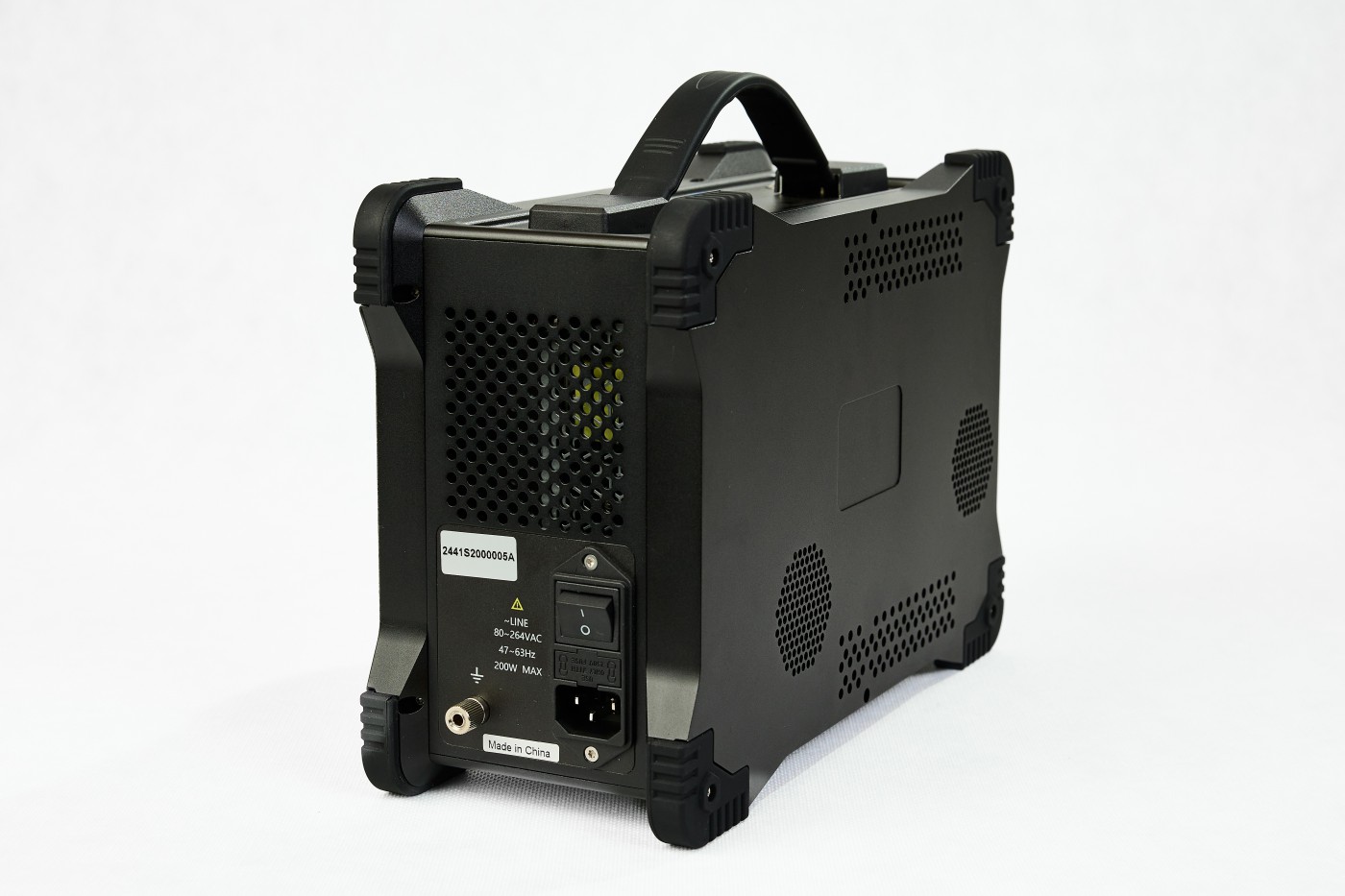

Фотогалерея
