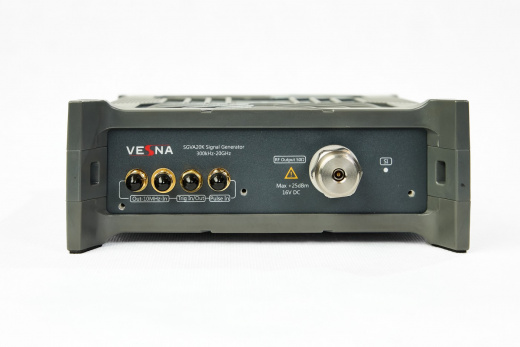

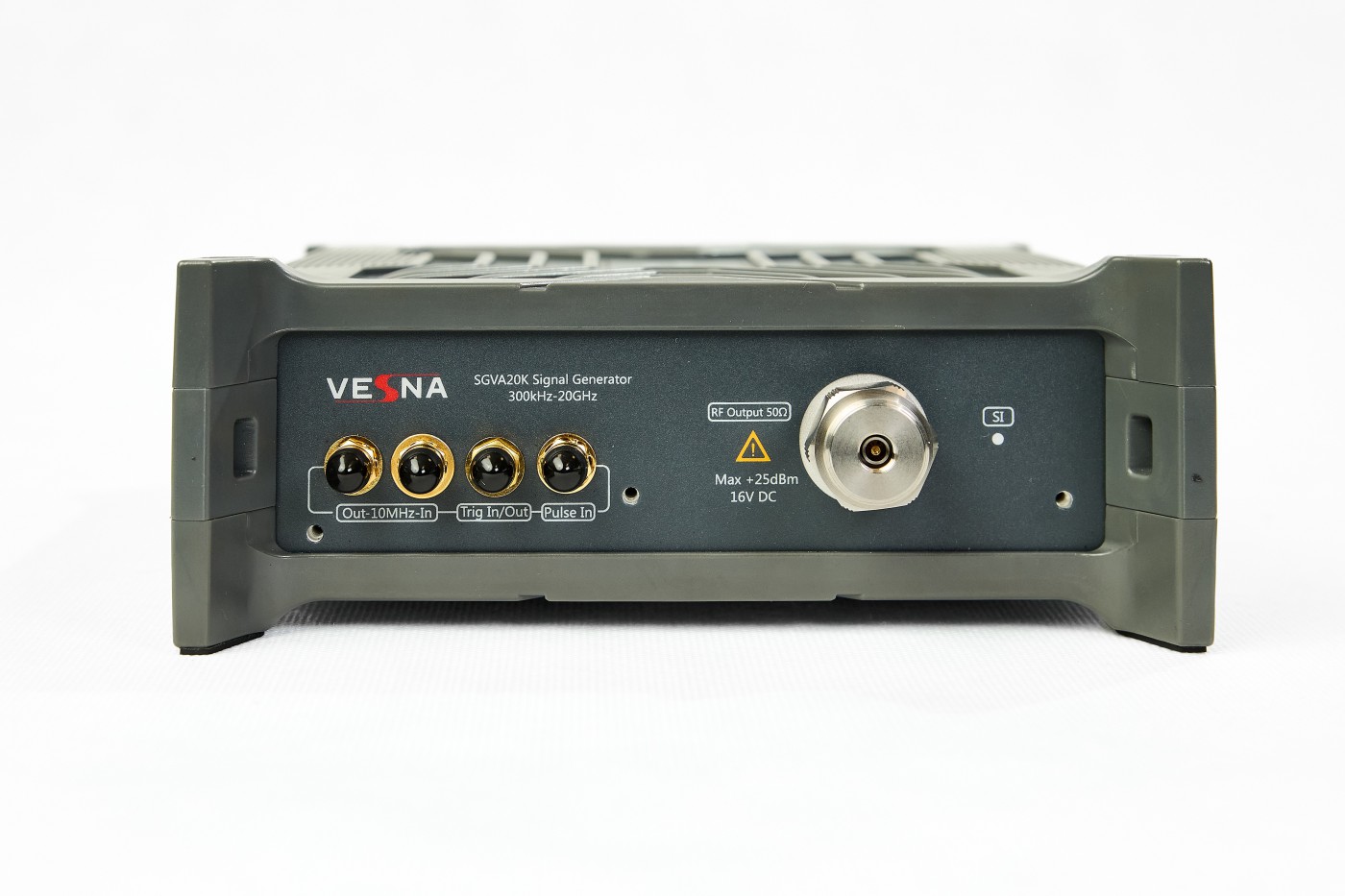

Vesna SGVA20K — аналоговый генератор сигналов до 20 Гигагерц (ГГц). Низкий фазовый шум -122 дБн/Гц, точность уровня (-90 до +18 дБмВт). Поддерживает ИМ (импульсную модуляцию) с быстрыми фронтами. Расширенная комплектация для метрологии и РЧ-тестирования.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna SGVA20K: Аналоговый генератор сигналов до 20 Гигагерц. Комплект для метрологии и РЧ-тестирования.
SGVA20K — это высокостабильный аналоговый генератор из серии VESNA SGV, поставляемый в расширенной комплектации. Прибор Vesna SGVA20K разработан для формирования высококачественных радиочастотных и сверхвысокочастотных сигналов с исключительной спектральной чистотой и высокой точностью выходного уровня. Модель SGVA20K охватывает широкий частотный диапазон: от 300 кГц – 20 ГГц. Vesna SGVA20K используется в метрологии, центрах тестирования и в разработке чувствительных приемников. Аналоговый генератор сигналов SGVA20K формирует немодулированные синусоидальные колебания и колебания с импульсной модуляцией. Vesna SGVA20K гарантирует достоверность формируемых сигналов, что критически важно для калибровки измерительной аппаратуры.
Преимущества Vesna SGVA20K
Ключевые технические характеристики и конструктивные особенности Vesna SGVA20K обеспечивают его высокую производительность:
- Широкий частотный диапазон: Генератор SGVA20K работает в диапазоне от 300 кГц – 20 ГГц.
- Исключительно низкий фазовый шум: Низкий фазовый шум -122 дБн/Гц обеспечивает высокую спектральную чистоту выходного сигнала SGVA20K, что необходимо для точного тестирования систем связи и радиолокации.
- Высокая точность выходного уровня: Выходная мощность регулируется встроенным прецизионным аттенюатором. Динамический диапазон выходного уровня Vesna SGVA20K составляет от -90 дБмВт до +18 дБмВт.
- Импульсная модуляция: Прибор SGVA20K поддерживает высокоскоростную импульсную модуляцию (ИМ) с быстрыми фронтами нарастания и спада и высоким коэффициентом подавления.
- Высокая стабильность частоты: Источником опорной частоты для синтезатора высокой частоты служит высокостабильный кварцевый генератор с частотой 10 МГц.

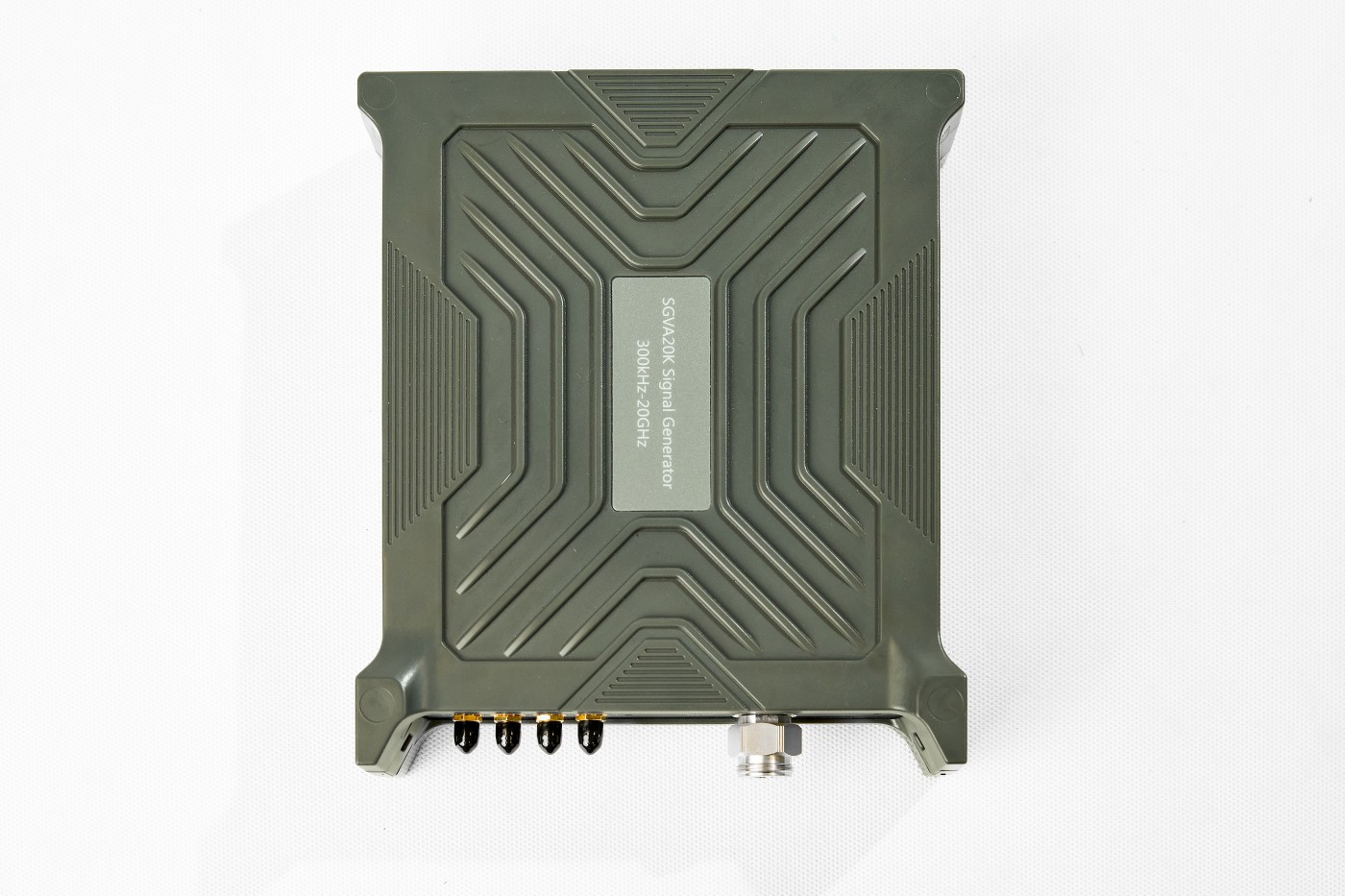

- Конструктивное исполнение: Аналоговый генератор сигналов SGVA20K выполнен в модульном исполнении.
Область применения Vesna SGVA20K
Аналоговый генератор сигналов Vesna SGVA20K предназначен для использования в следующих ключевых областях:
- Метрология и калибровка: Использование SGVA20K в качестве стабильного, эталонного источника сигнала при поверке и калибровке анализаторов спектра и сигналов, измерителей мощности СВЧ.
- Тестирование приемных трактов: Подача спектрально чистого сигнала для определения чувствительности, избирательности и динамического диапазона радиоприемников и других РЧ-систем.
- Радиолокация: Формирование высококачественных импульсно-модулированных сигналов для тестирования РЛС (радиолокационных станций).
- Научно-исследовательские работы (НИР): Применение Vesna SGVA20K для создания эталонных аналоговых сигналов.
Комплектация Vesna SGVA20K
Стандартный комплект поставки генератора SGVA20K (комплектация "К") обеспечивает его немедленную готовность к профессиональной работе:
- Основной измерительный блок Vesna SGVA20K.
- Кабель питания.
- Руководство по эксплуатации и программное обеспечение для управления.
- Кабели для связи с внешними устройствами.
Технические характеристики Vesna SGVA20K
| Наименование характеристики | Описание |
|---|---|
| Класс генератора | ** |
| Тип генератора | аналоговый |
| Исполнение | модульный |
| Количество каналов | 1 |
| Нижняя частота | 300 кГц |
| Верхняя частота | 20 ГГц |
| Полоса ВЧ модуляции | - |
| Минимальная выходная мощность на 1 ГГц | -90 дБмВт |
| Максимальная выходная мощность на 1 ГГц | +18 дБмВт |
| Погрешность установки уровня на 1 ГГц | ±1.0 дБ |
|
Однополосный фазовый шум на 1 ГГц, отстройка 10 кГц |
-122 дБн/Гц |
| Гармонические составляющие на 1 ГГц | -40 дБн |
| Негармонические составляющие на 1 ГГц | -60 дБн |
| Габаритные размеры (Ш×Г×В) | 196х172х65 мм |
| Масса | 2 кг |
