Миг Трейдинг MBG100A – аналоговый СВЧ-генератор сигналов с диапазоном частот от 100 кГц до 6 ГГц (с опциями до 40 ГГц), дискретностью 0,001 Гц и выходной мощностью от –30 до +20 дБм (с опциями до +30 дБм). Прибор поддерживает импульсную, амплитудную, частотную и фазовую модуляцию, оснащён сенсорным TFT-дисплеем, интерфейсами LAN/USB.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

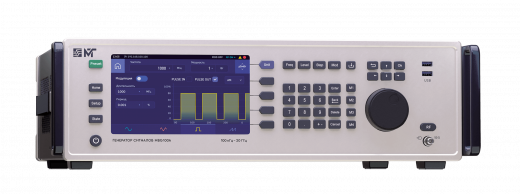

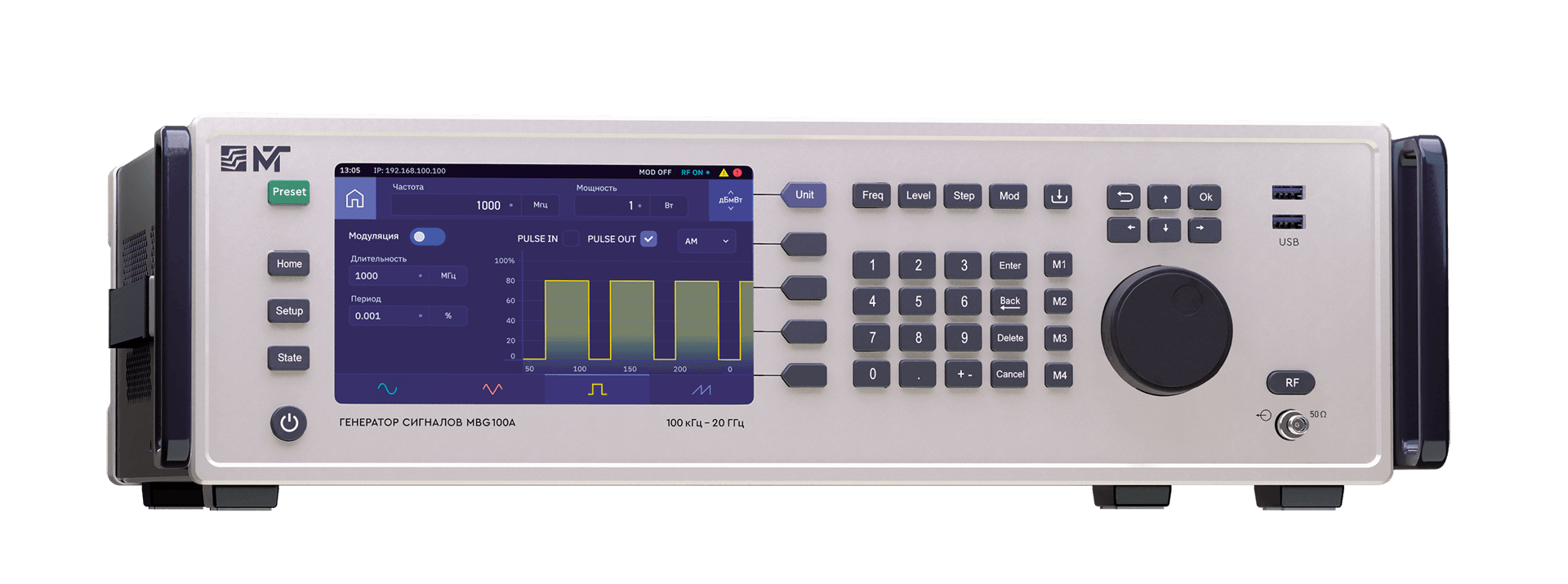

Миг Трейдинг MBG100A Аналоговый СВЧ генератор сигналов
Аналоговый СВЧ генератор Миг Трейдинг MBG100A представляет собой высокоточный измерительный прибор, предназначенный для формирования стабильных по частоте и мощности синусоидальных сигналов в широком диапазоне частот. Генератор является современной российской разработкой, которая по своим характеристикам сопоставима с ведущими зарубежными аналогами, такими как Rohde & Schwarz SMA100B и Keysight E8257D, а по ряду параметров превосходит их.
Ключевые преимущества модели MBG100A:
- по основным техническим и метрологическим характеристикам не уступает генераторам сигналов ведущих зарубежных производителей, таких как Keysight Technologies и Rohde & Schwarz;
- по ряду параметров превосходит зарубежные аналоги, предлагая улучшенные показатели для решения ваших задач;
- гарантия и сервисное обслуживание от производителя.
Генератор MBG100A также зарегистрирован под реестровым номером 10836767 в Реестре российской промышленной продукции (в соответствии с Постановлением Правительства РФ № 719) и в Едином реестре российской радиоэлектронной продукции (в соответствии с Постановлением Правительства РФ № 878).
Устройство построено на основе синтезатора частоты с внутренним термостатированным опорным генератором, что обеспечивает высокую стабильность выходного сигнала. Базовая версия прибора охватывает диапазон от 100 кГц до 6 ГГц, а с помощью дополнительных опций верхняя граница может быть расширена до 13 ГГц, 20 ГГц и даже 40 ГГц. Генератор оснащён интуитивно понятным интерфейсом с сенсорным управлением, дисплеем и вращающимся регулятором, что обеспечивает удобство работы. Прибор формирует не только немодулированные СВЧ-сигналы, но и сигналы с импульсной, амплитудной, частотной и фазовой модуляцией, что делает его универсальным инструментом для радиотехнических измерений.
Технические характеристики МИГ Трейдинг MBG100A
| Параметр | Значение |
|---|---|
| Диапазон выходных частот, ГГц | с опцией HF6: от 0,0001 до 6 |
| с опцией HF13: от 0,0001 до 13 | |
| с опцией HF20: от 0,0001 до 20 | |
| с опцией HF40: от 0,0001 до 40 | |
| Относительная погрешность установки частоты | базовая версия: ±1·10⁻⁷ |
| с опцией H08: ±5·10⁻⁸ | |
| Дискретность установки частоты, Гц | 0,001 |
| Выходная мощность, дБм | базовая версия: от –30 до +20 |
| с опцией H01: от –30 до +30 | |
| с опцией H02/H15: от –120/–100 до +20 | |
| с опцией H01+H02/H15: от –120/–100 до +30 | |
| Относительная погрешность установки мощности, дБ | ±0,4 |
| Дискретность установки мощности, дБ | 0,01 |
| Уровень гармоник, дБ | в диапазоне от 500 МГц до 8 ГГц: –55 |
| в диапазоне от 8 ГГц до 16 ГГц: –45 | |
| в диапазоне от 16 ГГц до 20 ГГц: –60 | |
| с опцией H03 в диапазоне от 500 МГц до 20 ГГц: –90 | |
| Уровень негармонических составляющих, дБ, не более | –80 |
| Фазовый шум (отстройка 10 кГц, 1 ГГц, +10 дБм), дБн/Гц | –140 |
| Параметры ИМ (опция S05) | Минимальная длительность импульса: 10 нс |
| Длительность фронта: 2 нс | |
| Частота повторения импульсов: от 1 Гц до 50 МГц | |
| Подавление в паузе между импульсами: 80 дБ | |
| Параметры встроенного генератора импульсов (опция S06) | Частота повторения импульсов: от 1 Гц до 50 МГц |
| Минимальная длительность импульса: 10 нс | |
| Длительность фронта: 2 нс | |
| Параметры встроенного генератора сигналов произвольной формы (опция S07) | Форма сигнала: синусоидальная, пилообразная, прямоугольная, треугольная |
| Частота повторения сигналов: от 1 Гц до 1 МГц |
Применение и назначение МИГ Трейдинг MBG100A
- Разработка и производство радиоэлектронных устройств – применяется для отладки и тестирования ВЧ/СВЧ-изделий, средств связи и систем радиолокации.
- Автоматизированное тестирование – прибор легко интегрируется в измерительные стенды благодаря интерфейсам LAN, USB, а также поддержке внешней синхронизации.
- Лабораторные исследования – высокая точность установки частоты и мощности, низкий уровень фазовых шумов и широкий динамический диапазон делают MBG100A идеальным инструментом для научных лабораторий.
- Спутниковые и навигационные системы – генератор используется для тестирования приёмников и передатчиков спутниковой связи, а также для проверки характеристик навигационного оборудования.
Особенности МИГ Трейдинг MBG100A
- Широкий частотный диапазон – базовая версия от 100 кГц до 6 ГГц с возможностью расширения до 40 ГГц позволяет использовать прибор для широкого спектра задач – от низкочастотных измерений до миллиметрового диапазона.
- Широкий динамический диапазон мощности – выходная мощность от –120 до +30 дБм (с опциями) позволяет работать как с высокоуровневыми сигналами, так и с сигналами малого уровня.
- Низкий уровень фазовых шумов – значение –140 дБн/Гц при отстройке 10 кГц от несущей 1 ГГц обеспечивает высокую спектральную чистоту сигнала.
- Поддержка всех основных видов модуляции – импульсная (ИМ), амплитудная (АМ), частотная (ЧМ) и фазовая (ФМ) модуляции расширяют функциональность прибора для тестирования систем связи.
- Интуитивный сенсорный интерфейс – управление через сенсорный дисплей, клавиатуру и вращающийся регулятор на основе ОС Linux обеспечивает комфортную работу.
- Встроенные дополнительные генераторы – опциональные встроенный генератор импульсов (S06) и генератор сигналов произвольной формы (S07) позволяют формировать сложные тестовые сигналы без внешнего оборудования.
- Гибкая система синхронизации – входы REF IN, PULSE IN и TRIG IN позволяют синхронизировать работу генератора с внешними устройствами и измерительными системами.
- Модульная конструкция и расширяемость – более 10 опций (расширение частотного диапазона, аттенюаторы, фильтры гармоник, опорный генератор повышенной точности) позволяют адаптировать прибор под конкретные задачи.
Дополнительные опции Миг Трейдинг MBG100A
| Наименование опции | Описание |
|---|---|
| HF6 | Опция частотного диапазона до 6 ГГц (базовая версия) |
| HF13 | Опция частотного диапазона до 13 ГГц |
| HF20 | Опция частотного диапазона до 20 ГГц |
| HF40 | Опция частотного диапазона до 40 ГГц |
| H01 | Опция повышенной выходной мощности |
| H02 | Опция электронного аттенюатора до 120 дБ |
| H15 | Опция электронного аттенюатора до 100 дБ |
| H03 | Опция фильтра гармоник для снижения уровня гармонических составляющих |
| S04 | Опция модуляций: АМ, ЧМ, ФМ |
| S05 | Опция импульсной модуляции (ИМ) |
| S06 | Опция встроенного генератора импульсов |
| S07 | Опция встроенного генератора сигналов произвольной формы |
| S11 | Опция встроенного генератора импульсных последовательностей |
| S12 | Опция настраиваемого входа опорной частоты (1–250 МГц) |
| S13 | Опция выхода опорных частот 100 МГц и 1 ГГц |
| H08 | Опция опорного генератора повышенной точности (±5·10⁻⁸) |
| Н14 | Опция маркировки кнопок на кириллице |
