Многоканальный генератор сигналов с фазово-когерентной коммутацией AP5012A G2 предназначен для формирования аналоговых сигналов в широком диапазоне частот от 300 килогерц до 40 гигагерц. Скорость переключения частоты 25 мкс, фазовый шум на частоте -130 дБн/Гц, выходная мощность +25 дБм.

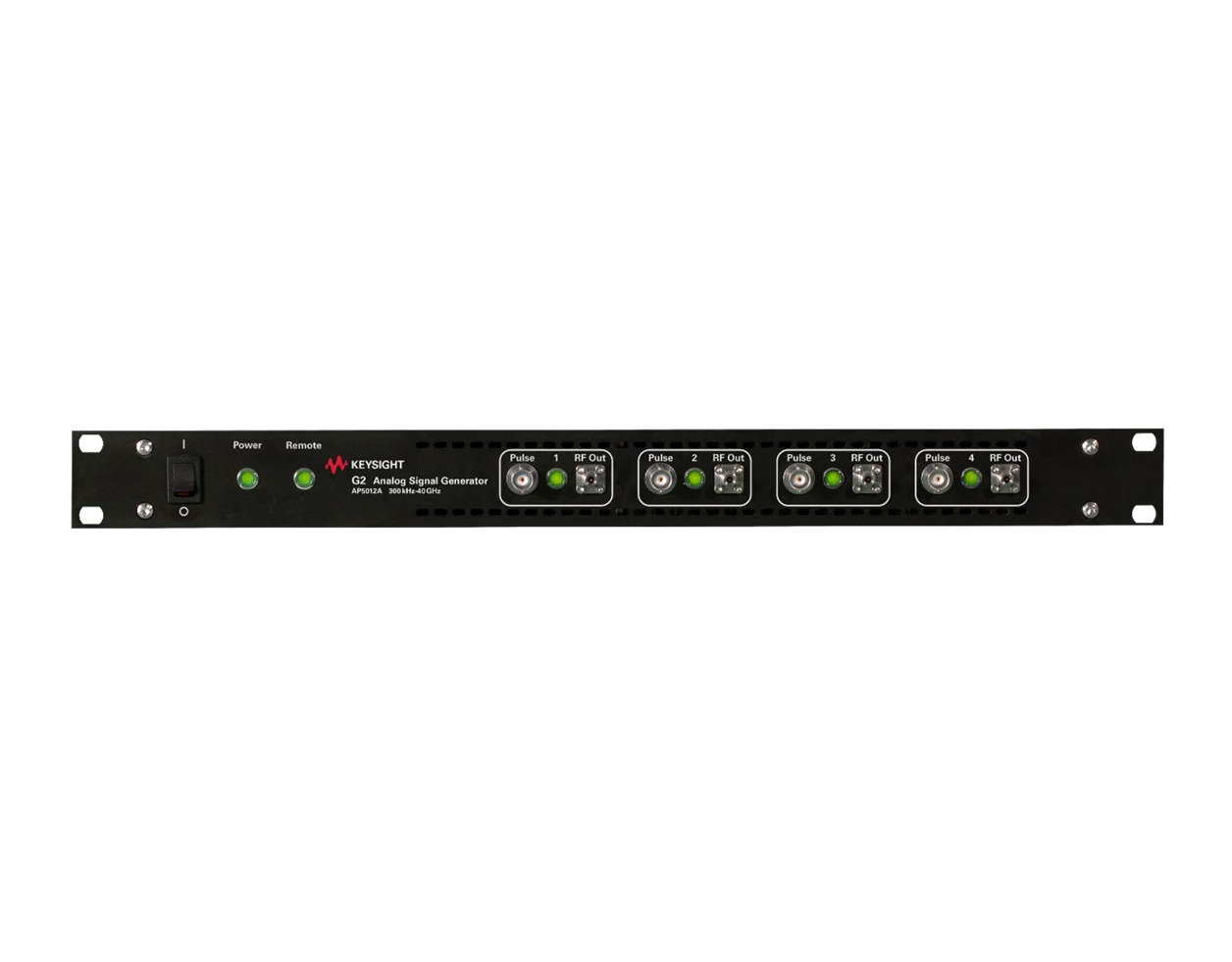

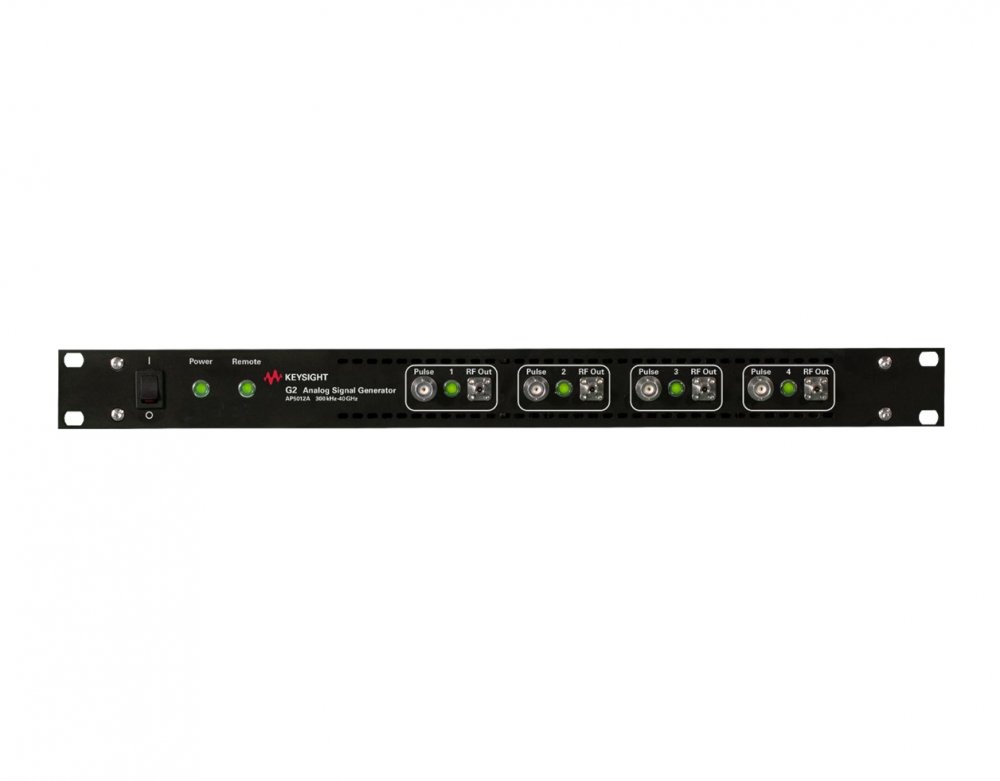

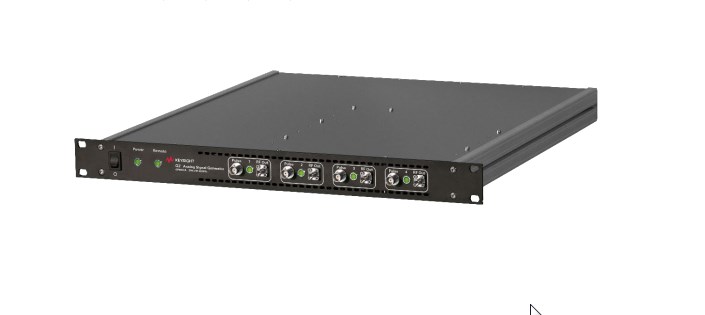

AP5012A G2 Многоканальный генератор сигналов с фазово-когерентной коммутацией
Аналоговый генератор сигналов AP5012A G2 представляет собой компактное и высокопроизводительное устройство, предназначенное для формирования аналоговых сигналов в широком диапазоне от 300 килогерц до 40 гигагерц. Этот генератор является незаменимым инструментом для инженеров и специалистов, работающих в области радиоэлектроники, телекоммуникаций и научных исследований.
! До 4 источников фазокогерентного сигнала в одном устройстве.
Генератор аналоговых сигналов Keysight AP5012A G2 позволяет использовать несколько источников сигналов со сверхбыстрой коммутацией и очень низким уровнем фазового шума. Независимая настройка частоты, фазы и амплитуды канала для точного и эффективного тестирования. Все устройства могут дополнительно оснащаться функциями амплитудной, частотной, фазовой и импульсной модуляции.
Преимущества AP5012A G2
- Широкий диапазон: Генератор AP5012A G2 обеспечивает генерацию сигналов в диапазоне от 300 килогерц до 40 гигагерц, что позволяет использовать его для решения широкого спектра задач.
- Высокая точность и стабильность: Устройство отличается высокой точностью и стабильностью генерируемых сигналов, что гарантирует надежные результаты измерений и тестирования.
- Низкий уровень фазового шума: Генератор AP5012A G2 характеризуется низким уровнем фазового шума, что позволяет получать чистые и стабильные сигналы.
- Гибкость настройки: Устройство предоставляет широкие возможности для настройки параметров сигнала, что позволяет адаптировать его под конкретные требования.
- Надежность и долговечность: Генератор AP5012A G2 изготовлен из высококачественных компонентов и отличается надежностью и долговечностью, что гарантирует его длительную и бесперебойную работу.
Функции AP5012A G2
Аналоговый генератор сигналов AP5012A G2 обладает большим набором функций в различных областях, включая:
- Используйте функции фазово-когерентного переключения и фазовой памяти для простоты тестирования
- Точный тест с отличным подавлением фазового шума, хорошим подавлением паразитных и гармонических составляющих и скоростью переключения 25 мкс с опцией UNZ
- Обеспечьте точность и стабильность частоты с помощью высокостабильного эталона OCXO
- Легко настраивайте тесты с помощью интерфейса прикладного программирования (API), предоставляемого заказчиком, и примеров программирования для Matlab, Labview, C++ и других инструментов
- Доверьтесь проверенному опыту AP5012A G2 в области квантовых вычислений (манипуляции и управление кубитами), генерации радиолокационных сигналов и тестирования спутниковых нагрузок
Технические характеристики AP5012A G2
| Наименование характеристики | Значение |
|---|---|
| Форм-фактор: | Настольный |
| Скорость переключения частоты: | 30 мкс |
| Гармоники на частоте 1 ГГц: | -40 дБн |
| Максимальная частота: | 40 ГГц |
| Максимальная ширина полосы модуляции: | н/д |
| Максимальная выходная мощность: | +26 дБм |
| Выходная мощность при 1 ГГц: | +26 дБм |
| Фазовый шум на частоте 1 ГГц (смещение 20 кГц): | -130 дБн/Гц |
| Тип: | Аналоговый |
Опции AP5012A G2
| Наименование опции | Описание |
|---|---|
| AP5012A - H1E | Корпус с высокой изоляцией |
| AP5012A - S1E | Стандартный корпус |
| Параметры системного уровня | |
| AP5012A - 1ER | Гибкий ввод справочной информации |
| AP5012A - GPB | GPIB - интерфейс |
| Диапазон частот | |
| AP5012A-506 | 300 кГц до 6 ГГц |
| AP5012A-512 | 300 кГц до 12 ГГц |
| AP5012A-520 | 300 кГц до 20 ГГц |
| AP5012A-533 | 300 кГц до 33 ГГц |
| AP5012A-540 | 300 кГц до 40 ГГц |
| Аттенюатор | |
| AP5012A - 1E2 | Электронный ступенчатый аттенюатор для диапазона частот 6 ГГц или 12 ГГц |
| AP5012A - 2E2 | Электронный ступенчатый аттенюатор для диапазона частот 20 ГГц |
| AP5012A - 3E2 | Электронный ступенчатый аттенюатор для диапазона частот 33 ГГц или 40 ГГц |
| Фазовый шум | |
| AP5012A - LN1 | Сверхнизкий уровень близкофазового шума и долговременная стабильность частоты |
| AP5012A - LN2 | Улучшенный сверхнизкий уровень синфазного шума и долговременная стабильность частоты |
| Скорость переключения | |
| AP5012A - UNZ | Быстрое переключение |
| Аналоговая модуляция | |
| AP5012A - PME | Ограниченная импульсная модуляция |
| AP5012A - PMR | Импульсная модуляция |
| АР5012А - UNT | АМ, ЧМ, фазовая модуляция |
| Общие эксплуатационные характеристики | |
| AP5012A - PHS | Фазовая когерентная коммутация |
| Документация по калибровке | |
| AP5012A - AMG | Калибровка + неопределенности + охранные полосы (аккредитовано) |
| AP5012A - UK6 | Сертификат коммерческой калибровки с данными испытаний |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
300 кГц - 40 ГГц |
|
Максимальная выходная мощность, dBm
|
+25 |
|
Скорость переключения, мкс
|
25 |
|
Нижняя частота, кГц
|
300 |
|
Верхняя частота, ГГц
|
40 |
|
Форм-фактор
|
компактный |
|

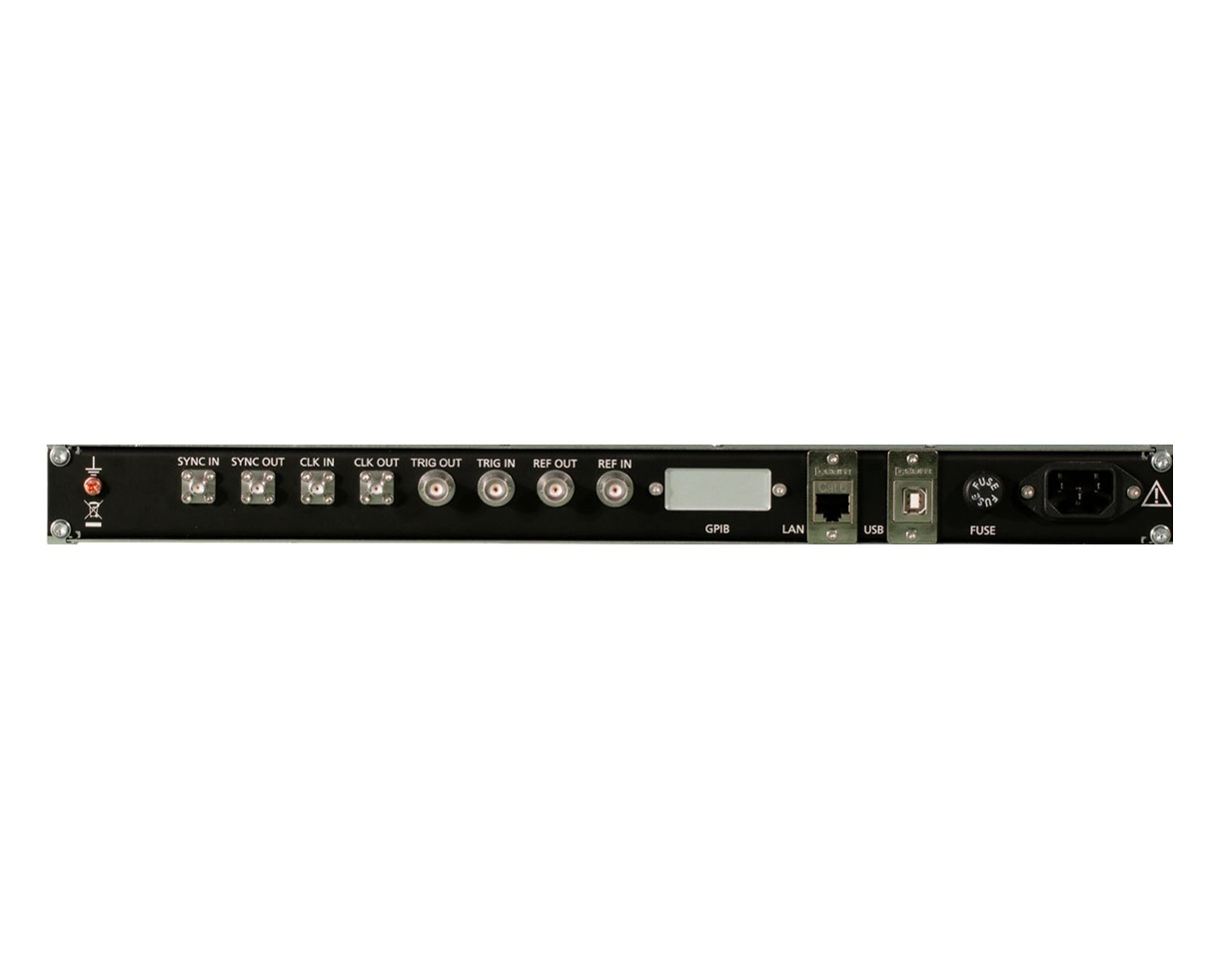

Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
GPIB, LAN, USB |
|
Фазовый шум, дБн/Гц
|
-130 |
