Портативный генератор AP5002A чисто аналоговых сигналов для определения радиочастотных характеристик в широком диапазоне частот от 9 кГц до 26 ГГц. Выходная мощность от -120 дБм до +23 дБм. Фазовый шум -130 дБн/Гц при 1 ГГц, смещение 20 кГц.

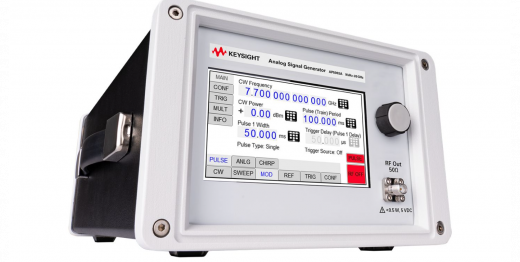

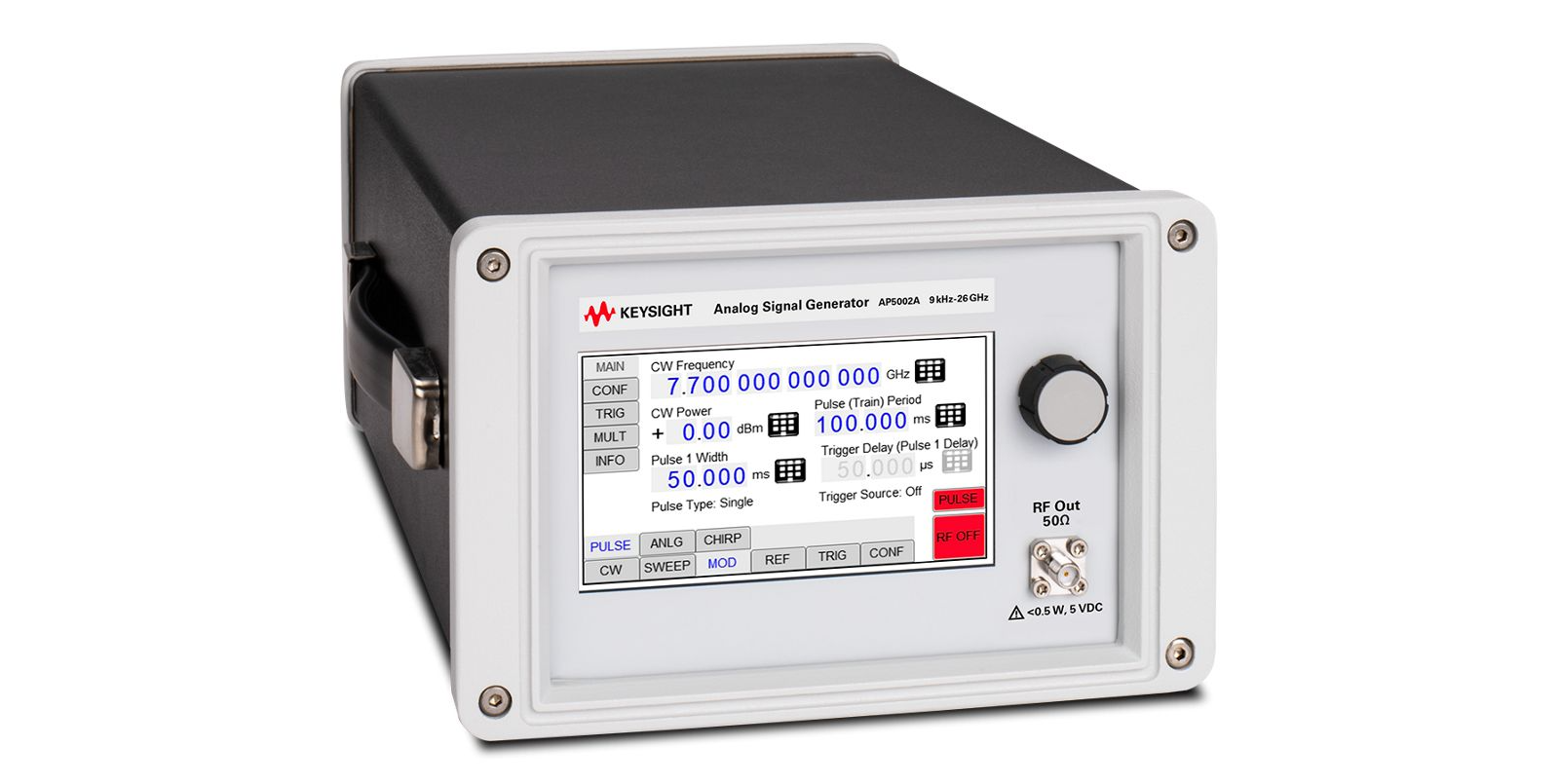

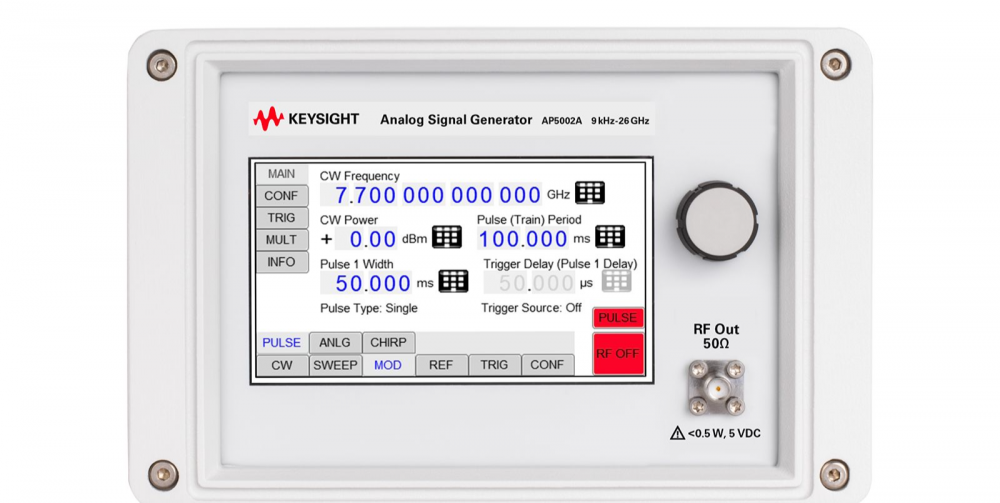

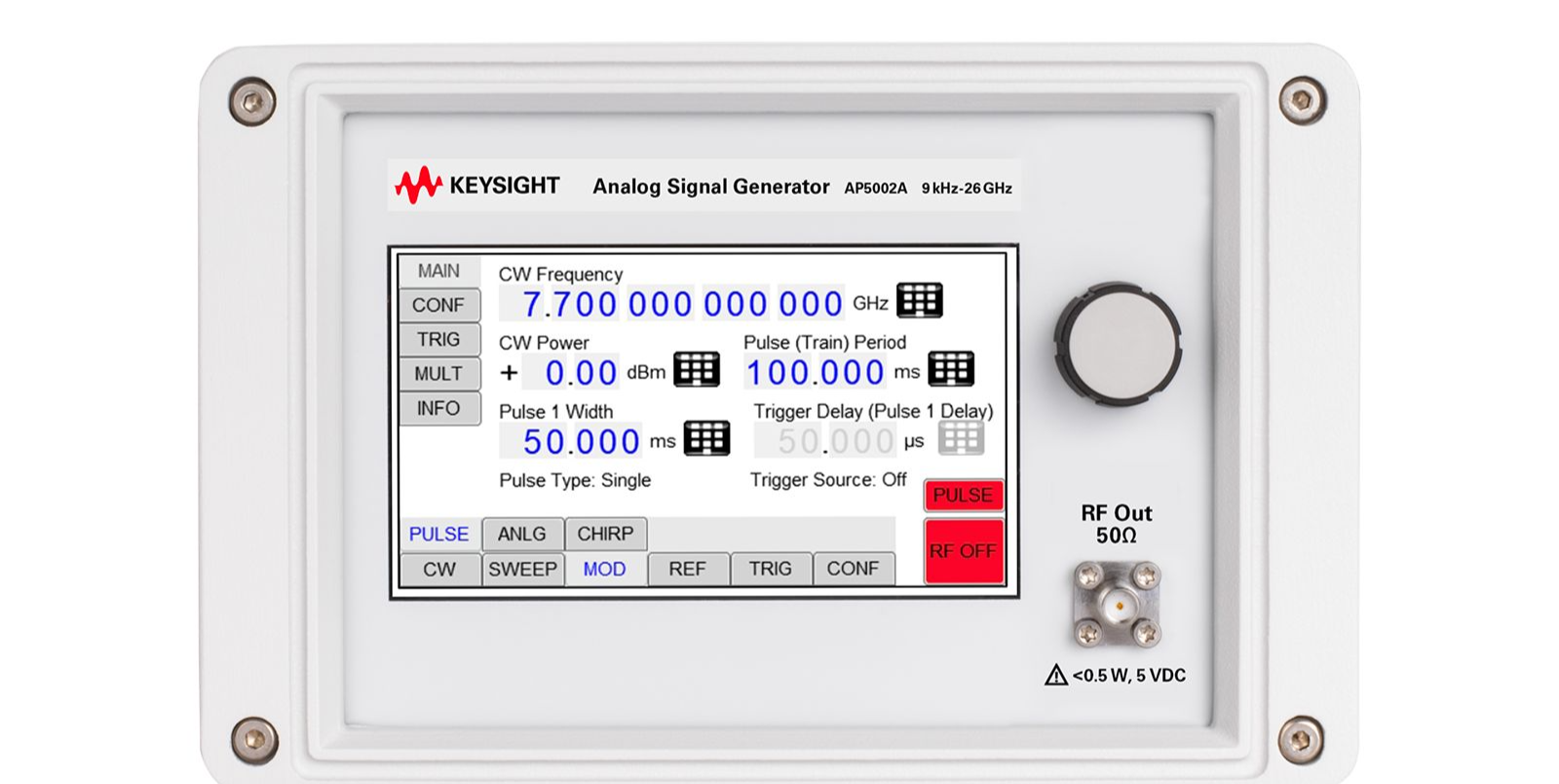

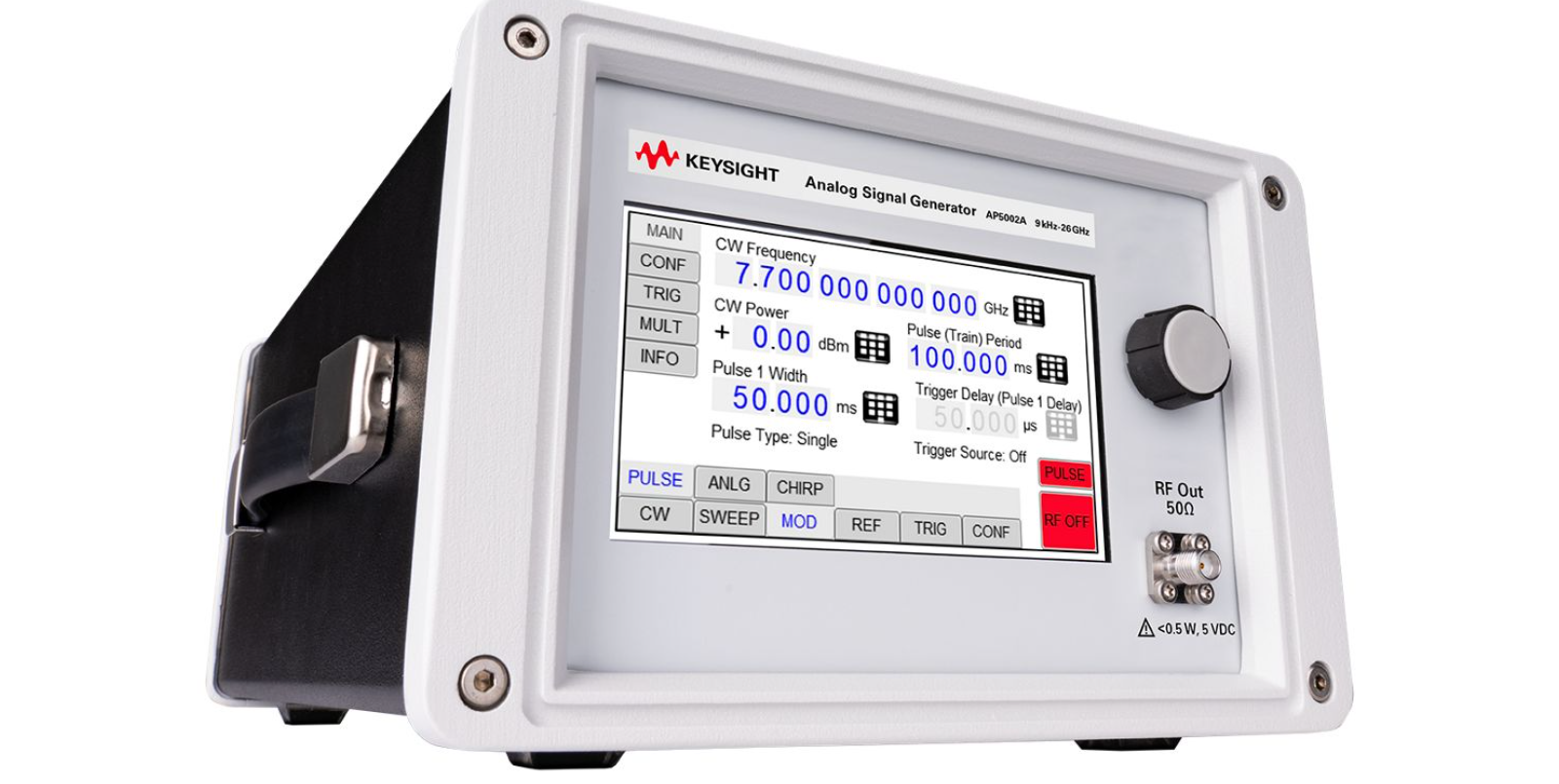

Портативный генератор чисто аналоговых сигналов для определения радиочастотных характеристик AP5002A
Аналоговый генератор сигналов AP5002A – это высокопроизводительное устройство, разработанное для формирования стабильных и точных аналоговых сигналов в широком диапазоне частот. Этот генератор является незаменимым инструментом для инженеров и специалистов, занимающихся разработкой, тестированием и производством радиоэлектронных устройств, систем связи и других высокочастотных приложений.
Оцените удобство компактного и мощного инструмента для тестирования с помощью генератора аналоговых сигналов Keysight AP5002A в качестве источника радиочастотных (РЧ) и микроволновых сигналов.
Функции AP5002A
- Используется в различных областях радиочастотного и микроволнового диапазонов с точно регулируемой выходной мощностью от -120 дБм до +23 дБм.
- Точно измеряйте с помощью стабилизированного сигнала OCXO (фазовый шум -130 дБн/Гц на частоте 1 ГГц, смещение 20 кГц) с разрешением в миллигерц.
- Увеличьте пропускную способность и ускорьте тестирование за счет высокой скорости переключения.
- Используйте широкий спектр возможностей модуляции, таких как амплитудная, частотная, фазовая, импульсная модуляция, последовательность импульсов и частотная модуляция.
- Легко управляйте устройством с помощью оптимизированного пользовательского интерфейса, включая сенсорный ЖК-экран и программное обеспечение для удалённого доступа к рабочему столу.
- Обновляйте лицензии в любое время, чтобы получить более высокие частоты и дополнительные опции.
Ключевые характеристики и преимущества AP5002A
- Широкий диапазон измерений: AP5002A обеспечивает генерацию сигналов в диапазоне от 9 килогерц (кГц) до 26 гигагерц (ГГц), что позволяет использовать его в самых разнообразных приложениях, включая тестирование радиочастотных (РЧ) и микроволновых компонентов, измерение характеристик антенн, разработку систем связи и многое другое.
- Высокая точность и стабильность: Генератор AP5002A отличается высокой точностью установки частоты и амплитуды сигнала, а также превосходной стабильностью выходного сигнала. Это обеспечивает надежные и воспроизводимые результаты измерений.
- Низкий уровень фазового шума: Низкий уровень фазового шума гарантирует высокую чистоту генерируемого сигнала, что особенно важно для тестирования чувствительных устройств и систем связи.
- Быстрое переключение: AP5002A обеспечивает быстрое переключение частоты, что позволяет проводить динамические измерения и тестировать устройства в реальном времени.
- Различные виды модуляции: Генератор поддерживает различные виды аналоговой модуляции, включая амплитудную модуляцию (АМ), частотную модуляцию (ЧМ) и фазовую модуляцию, что расширяет его функциональные возможности и позволяет решать широкий спектр задач.
- Удобный интерфейс: AP5002A оснащен удобным и интуитивно понятным интерфейсом, который облегчает настройку параметров и управление генератором.
Технические характеристики AP5002A
| Наименование характеристики | Значение |
|---|---|
| Форм-фактор: |
Компактный |
| Скорость переключения частоты: | 200 мкс |
| Гармоники на частоте 1 ГГц: | -40 дБн |
| Максимальная частота: | 26 ГГц |
| Максимальная ширина полосы модуляции: | н/д |
| Максимальная выходная мощность: | +23 дБм |
| Выходная мощность при 1 ГГц: | +23 дБм |
| Фазовый шум на частоте 1 ГГц (смещение 10 кГц и 20 кГц ): | -130 дБн/Гц |
| Тип: | Аналоговый |
Опции AP5002A
| Наименование опции | Описание |
|---|---|
| Аттенюатор | |
| AP5002A - 1E1 | Ступенчатый аттенюатор |
| AP5002A - 1EA | Высокая выходная мощность |
| Документация по калибровке | |
| AP5002A - UK6 | Сертификат коммерческой калибровки с данными испытаний |
| Скорость переключения | |
| AP5002A - UNQ | Быстрое переключение с ограничением полосы пропускания |
| Общие эксплуатационные характеристики | |
| AP5002A - GPB | GPIB - интерфейс |
| Аксессуары | |
| Y9611A | Комплект для монтажа в стойку, ЗНИ |
| Диапазон частот | |
| AP5002A-512 | 9 кГц до 12 ГГц |
| AP5002A-520 | 9 кГц до 20 ГГц |
| AP5002A-526 | 9 кГц до 26 ГГц |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
9 кГц - 26 ГГц |
|
Скорость переключения, мкс
|
200 |
|
Нижняя частота, кГц
|
9 |
|
Верхняя частота, ГГц
|
26 |
|
Форм-фактор
|
компактный |
|
Дисплей
|
сенсорный ЖК-дисплей |
|
Фазовый шум, дБн/Гц
|
-130 |
|
Выходная мощность
|
+23 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
GPIB, LAN, USB |
