MG3740A Anritsu — Аналоговый генератор до 6 ГГц с низким шумом: SSB Phase Noise < -131 дБн/Гц (1 ГГц, 20 кГц). Мощность до +23 дБм (опц.). Есть опция Dual RF. Идеальный источник чистого сигнала для тестов приемников.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Anritsu MG3740A: Высокочастотный аналоговый генератор до 6 ГГц с шумом < -131 дБн/Гц.

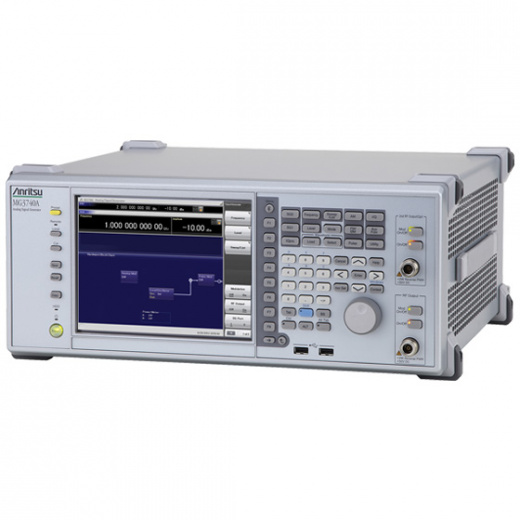

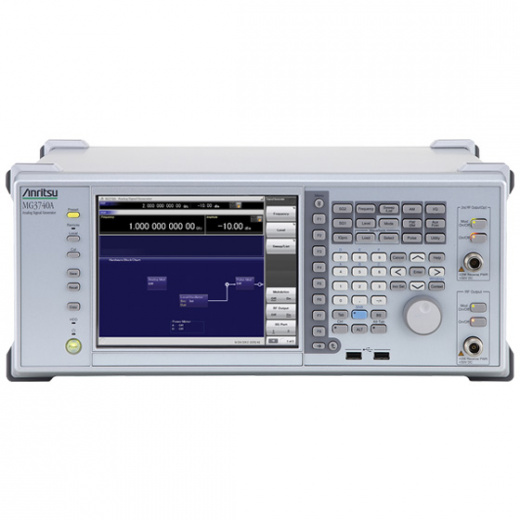

MG3740A — это высококачественный аналоговый генератор сигналов производства Anritsu, разработанный для обеспечения превосходных радиочастотных (РЧ) характеристик, необходимых для точного тестирования аналоговой радиосвязи и компонентов. MG3740A выделяется низким фазовым шумом и широким динамическим диапазоном выходной мощности, что делает его незаменимым источником сигнала высокой чистоты.
Преимущества Anritsu MG3740A
MG3740A — это многофункциональная платформа для прецизионных РЧ-измерений:
- Высокая чистота сигнала: Исключительно низкий фазовый шум делает MG3740A идеальным источником сигнала для тестирования чувствительности приемников, где чистота сигнала прямо влияет на точность измерения коэффициента шума и отношения сигнал/шум.
- Два независимых РЧ-выхода (Dual RF): Опциональный второй РЧ-выход (2nd RF) позволяет генерировать два независимых сигнала с минимальными взаимными помехами в одном корпусе.
- Гибкость в тестировании: Добавление опции MG3740A-020 расширяет функционал до узкополосного генератора сигналов цифровой модуляции (полоса модуляции 2 МГц). Это позволяет тестировать не только аналоговые, но и узкополосные цифровые системы связи.
- Ускорение тестирования: Высокая скорость переключения частоты менее 600 мкс значительно сокращает время измерений на производстве и в автоматизированных тестовых системах.
Применение Anritsu MG3740A
Благодаря своим техническим характеристикам, MG3740A широко применяется в следующих областях:
- Тестирование аналоговой радиосвязи: Оценка характеристик приема аналоговых радиоустройств, включая чувствительность, избирательность и помехоустойчивость.
- Исследование компонентов: Измерение искажений усилителей (например, компрессии P1dB и характеристик интермодуляции) и оценка работы смесителей с использованием MG3740A как источника RF/LO сигналов.
- Калибровка и метрология: Использование опционального рубидиевого стандарта частоты MG3740A-001 для прецизионной калибровки и обеспечения долговременной стабильности в критически важных приложениях.
- Тестирование GPS и навигационных систем: MG3740A может использоваться для имитации чистых и стабильных несущих сигналов.
- Оборонная промышленность: Использование функций импульсной модуляции (ИМ) и высокоскоростного переключения для тестирования радарных и электронных систем.
Комплектация Anritsu MG3740A
Базовый комплект MG3740A включает основной блок с одним РЧ-выходом (1st RF), шнур питания и документацию. Все дополнительные функции, включая второй РЧ-выход, расширение памяти ARB и различные опорные генераторы, поставляются в виде опций (MG3740A-0xx).

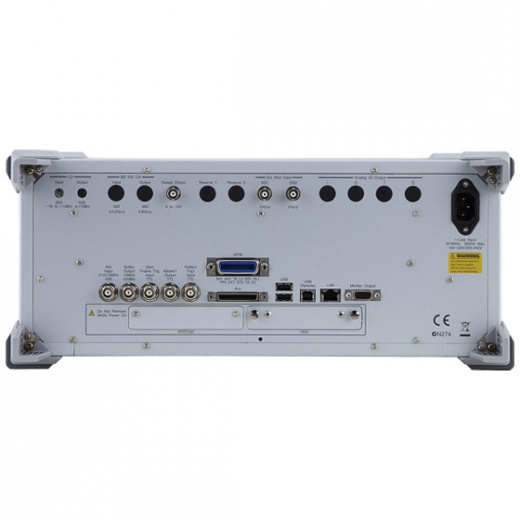

Для удаленного управления и интеграции в измерительные стойки MG3740A оснащен стандартными промышленными интерфейсами: GPIB (General Purpose Interface Bus), Ethernet (1000BASE-T) и USB. РЧ-выход реализован через коаксиальный разъем N-типа (Type N female). Возможность подключения USB-датчиков мощности напрямую к генератору упрощает калибровку и мониторинг выходного уровня.
Технические характеристики Anritsu MG3740A
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот |
100 кГц до 2,7/4/6 ГГц [вариант 1stRF] 100 кГц до 2,7/4/6 ГГц [вариант 2ndRF] |
| SSB фазовый шум |
<-140 дБн/Гц (ном.) (100 МГц, смещение 20 кГц, CW) <-131 дБн/Гц (тип.) (1 ГГц, смещение 20 кГц, CW) |
| Диапазон настройки уровня |
от -110 до +17 дБм [стандартно] от -144 до +17 дБм [опция] |
| Высокая выходная мощность | +23 дБм (CW, 400 МГц – 3 ГГц) [Опция] |
| Скорость переключения | <600 мкс (частота/амплитуда, режим списка/развертки) |
| Встроенная функция модуляции | AM/FM/ΦM/импульсной модуляции [Стандарт] |
Опции Anritsu MG3740A
| Наименование опции | Описание |
|---|---|
| MG3740A | Аналоговый генератор сигналов |
| MG3740A-032 | 1stRF 100 кГц – 2,7 ГГц |
| MG3740A-034 | 1stRF 100 кГц – 4 ГГц |
| MG3740A-036 | 1stRF 100 кГц – 6 ГГц |
| MG3740A-062/162 | 2ndRF 100 кГц – 2,7 ГГц |
| MG3740A-064/164 | 2ndRF 100 кГц – 4 ГГц |
| MG3740A-066/166 | 2ndRF 100 кГц – 6 ГГц |
| MG3740A-001/101 | Рубидиевый опорный генератор |
| MG3740A-002/102 | Высокостабильный опорный генератор |
| MG3740A-011/111 | Вторичный жесткий диск |
| MG3740A-014/114 | Съемный жесткий диск, Windows 10 |
| MG3740A-017/117 | Универсальный ввод/вывод |
| MG3740A-020/120 | Цифровая модуляция |
| MG3740A-021/121 | Функция теста BER |
| MG3740A-041/141 | Расширение высокой мощности для 1stRF |
| MG3740A-042/142 | Расширение малой мощности для 1stRF |
| MG3740A-043/143 | Защита от обратной мощности для 1stRF |
| MG3740A-045/145 | Обновление памяти ARB 256 млн выборок для 1stRF* 1 |
| MG3740A-048/148 | Комбинация сигнала основной полосы для 1stRF* 1 |
| MG3740A-050/150 | Дополнительный аналоговый вход модуляции для 1-го радиочастотного канала |
| MG3740A-071/171 | Расширение высокой мощности для 2ndRF |
| MG3740A-072/172 | Расширение малой мощности для 2ndRF |
| MG3740A-073/173 | Защита от обратной мощности для 2ndRF |
| MG3740A-075/175 | Обновление памяти ARB 256 млн выборок для 2ndRF* 1 |
| MG3740A-078/178 | Комбинация сигнала основной полосы для 2ndRF* 1 |
| MG3740A-080/180 | Дополнительный аналоговый вход модуляции для 2ndRF |
| MX370102A | TDMA IQproducer |
| MX370107A | Угасающий IQ-продюсер |
| MG3740A-ES210 | 2 года расширенного гарантийного обслуживания |
| MG3740A-ES310 | Расширенное гарантийное обслуживание сроком на 3 года |
| MG3740A-ES510 | Расширенное гарантийное обслуживание сроком на 5 лет |
*: MG3740A-1xx: Варианты модернизации.
*1: Требуется MG3740A-020/120.
