Генератор AT1466E формирует стабильные сигналы с частотой от 6 кГц до 33 ГГц. Точность установки частоты ±5×10⁻⁸. Выходная мощность до +18 дБм, расширяемая опцией H05-33. Поддержка амплитудной, частотной, фазовой и импульсной модуляции.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Аналоговый генератор сигналов AkmeTech AT1466E: ключевой инструмент для миллиметрового диапазона до 33 ГГц

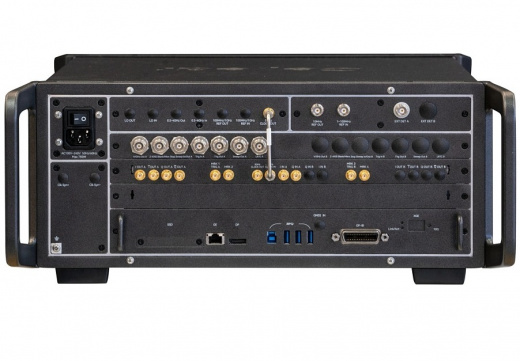

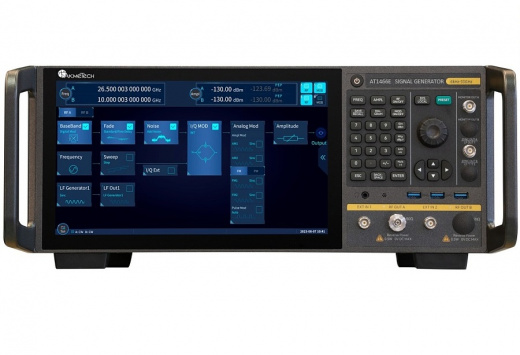

Модель AT1466E является аналоговым генератором сигналов высокой производительности в сертифицированной линейке AT1466. Прибор AT1466E утвержден как средство измерений и предназначен для формирования радиочастотных сигналов в широком диапазоне от 6 кГц до 33 ГГц, охватывая сантиметровый и часть миллиметрового диапазона. Принцип работы генератора AT1466E основан на синтезе базовой частоты с последующим умножением, обеспечиваемом высокостабильным кварцевым опорным генератором 10 МГц. Это гарантирует исключительную точность установки частоты с относительной погрешностью не более ±5×10⁻⁸. Генератор AT1466E поддерживает все основные виды аналоговой модуляции: амплитудную (AM), частотную (FM) и фазовую (PM). Для создания импульсных сигналов предусмотрены опциональные модуляторы S12 и S13. Управление прибором AT1466E реализовано через интуитивный интерфейс на передней панели, оснащенной сенсорным дисплеем и кнопочным табло, а также дистанционно по интерфейсам LAN (Local Area Network), USB (Universal Serial Bus) и GPIB (General-Purpose Interface Bus). Выходной радиочастотный разъем прибора AT1466E выполнен в формате 2.4 мм (вилка), что оптимизировано для минимизации потерь в высокочастотном диапазоне до 33 ГГц. Конструктивно генератор AT1466E выполнен в виде настольного прибора стандартного 19-дюймового форм-фактора для установки в стойку. Наличие знака утверждения типа и пломбировки от несанкционированного доступа подтверждает метрологическую достоверность прибора AT1466E и его соответствие государственным стандартам.
Преимущества товара AkmeTech AT1466E
- Расширенный диапазон частот до 33 ГГц (Ka-диапазон). Прибор AT1466E покрывает критически важные частоты для современных приложений, включая перспективные системы связи 5G, автомобильные и аэрокосмические радары, а также оборудование спутниковой связи, что делает его незаменимым инструментом для исследовательских и промышленных лабораторий.
- Метрологическая аттестация и высокая стабильность. Как официально утвержденное средство измерений, генератор AT1466E обеспечивает юридически значимые результаты испытаний. Его высокая стабильность частоты и низкий уровень фазовых шумов (особенно с опциями H04-1/H04-2) делают его эталонным источником для точных измерений и калибровки.
- Высокая выходная мощность в широкой полосе. Генератор AT1466E обеспечивает выходную мощность до +18 дБм в значительной части своего диапазона, а опция H05-33 позволяет дополнительно увеличить ее, что необходимо для тестирования компонентов с высокими потерями, проведения измерений на сжатие (gain compression) и эмуляции реальных сигналов с большим динамическим диапазоном.
- Универсальность за счет поддержки всех видов аналоговой модуляции. Наличие AM, FM и PM модуляции позволяет использовать прибор AT1466E для комплексного тестирования аналоговых приемопередающих трактов, систем с частотной и фазовой манипуляцией, а также для создания сложных тестовых сценариев, имитирующих реальные условия работы радиоэлектронной аппаратуры.
- Готовность к интеграции в автоматизированные комплексы. Полный набор стандартных интерфейсов удаленного управления позволяет легко встраивать генератор AT1466E в автоматизированные измерительные стенды (АИС) и системы автоматизированного проектирования (САПР) для проведения серийных, производственных и научных исследований с минимальным вмешательством оператора.
Комплектация прибора AkmeTech AT1466E
Стандартная комплектация генератора сигналов AT1466E включает сам прибор, кабель питания, внешнюю клавиатуру и устройство ввода типа «мышь» для локального управления. В поставку входит специализированный набор коаксиальных адаптеров (ЛРТФ.468562.102), антистатический браслет, специализированное программное обеспечение для автоматизации измерений (СПОАИ) на USB-носителе, Паспорт типа средства измерений и Руководство по эксплуатации. Опции, такие как увеличенная мощность H05-33, улучшенные фазовые шумы H04-1/H04-2 или импульсные модуляторы S12/S13, поставляются по отдельному заказу.
Применение генератора AkmeTech AT1466E
- Разработка и тестирование систем связи 5G и радиолокационных систем. Прибор AT1466E применяется для характеризации и тестирования компонентов (усилителей, смесителей, антенн), работающих в Ka-диапазоне, включая разработку автомобильных радаров, спутниковых терминалов и оборудования для сетей подвижной связи нового поколения.
- Научно-исследовательские и опытно-конструкторские работы (НИОКР) в области СВЧ. В исследовательских центрах и лабораториях генератор AT1466E служит основным источником сигналов для изучения новых материалов, проектирования высокочастотных интегральных схем (MMIC) и проведения фундаментальных экспериментов в миллиметровом диапазоне волн.
- Производственный контроль высокочастотных компонентов и модулей. Благодаря возможности автоматизации, высокой скорости измерений и стабильным характеристикам, прибор AT1466E интегрируется в автоматические производственные линии для проведения выходного контроля параметров выпускаемых СВЧ-модулей, усилителей мощности и приемников.
- Испытания в области радиоэлектронной борьбы (РЭБ) и электромагнитной совместимости (ЭМС). Генератор AT1466E может использоваться для создания сложных модулированных и импульсных помеховых сигналов при тестировании устойчивости аппаратуры к преднамеренным и непреднамеренным радиопомехам в широком частотном диапазоне.
Технические характеристики AkmeTech AT1466E
Опции AkmeTech AT1466E
