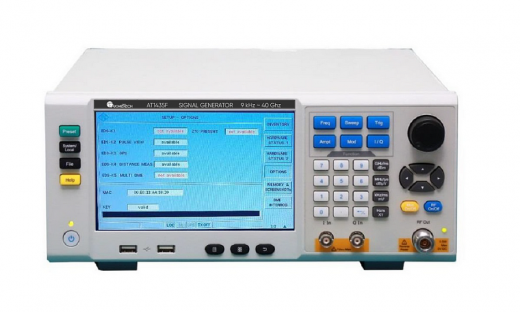

AkmeTech AT1435F Аналоговый генератор сигналов от 9 кГц до 40 ГГц

Аналоговый генератор сигналов AkmeTech AT1435F: флагманское решение для частот до 40 ГГц

Модель AT1435F является флагманским аналоговым генератором сигналов в сертифицированной линейке AkmeTech AT1435. Прибор AT1435F утвержден как средство измерений и предназначен для формирования прецизионных радиочастотных сигналов в широком диапазоне от 9 кГц до 40 ГГц, охватывающем критически важные частоты для перспективных разработок, включая Ka-диапазон и часть миллиметрового спектра.

Генератор AT1435F поддерживает все основные виды аналоговой модуляции: амплитудную (AM), частотную (FM), фазовую (PM) и импульсную. Управление прибором AT1435F осуществляется через интуитивный интерфейс передней панели, оснащенной 7-дюймовым сенсорным LED-дисплеем, волокодером и кнопочным табло, а также дистанционно по интерфейсам LAN (Local Area Network), GPIB (General-Purpose Interface Bus) и USB (Universal Serial Bus).

Выходной радиочастотный разъем прибора AT1435F выполнен в формате 2.4 мм (вилка), что обеспечивает минимальные потери и высокий КСВН в диапазоне до 40 ГГц.

Преимущества товара AkmeTech AT1435F

• Широкий частотный диапазон до 40 ГГц (Ka-диапазон). Прибор AT1435F охватывает критически важные частоты для разработки систем связи 5G в миллиметровом диапазоне, автомобильных радаров, спутниковых терминалов и контрольно-измерительной аппаратуры. Расширенный частотный диапазон позволяет использовать генератор AT1435F для решения наиболее сложных и перспективных задач в области радиочастотных измерений.
• Эталонные характеристики фазового шума. Генератор AT1435F демонстрирует выдающиеся показатели спектральной чистоты. В стандартной конфигурации однополосный фазовый шум составляет не более -95 дБн/Гц (10 ГГц, отстройка 10 кГц). С опцией H06 (низкий уровень фазовых шумов) значение достигает -113 дБн/Гц (10 ГГц, отстройка 10 кГц) . На частоте 40 ГГц с опцией H06 фазовый шум составляет не более -101 дБн/Гц (отстройка 10 кГц) . Данные характеристики позволяют использовать генератор AT1435F для тестирования самых требовательных приемных трактов и систем с высокой спектральной эффективностью.
• Высокая выходная мощность в миллиметровом диапазоне. Штатная максимальная выходная мощность генератора AT1435F составляет +15 дБм (9 кГц – 3 ГГц), +14 дБм (3 – 17 ГГц) и +12 дБм (17 – 40 ГГц). С опцией H08 (высокая выходная мощность) значения увеличиваются до +21 дБм, +19 дБм и +18 дБм соответственно . С опцией H01 (программируемый ступенчатый аттенюатор 115 дБ) диапазон регулировки уровня расширяется от -110 дБм, обеспечивая динамический диапазон более 150 дБ.
• Экстремально быстрое переключение частоты. Время перестройки частоты генератора AT1435F составляет менее 1 мс (типовое значение 0,67 мс) . Данная характеристика критически важна для автоматизированных измерительных систем и производственного тестирования, существенно сокращая общее время проведения испытаний и повышая пропускную способность измерительных линий.
• Высокопроизводительная импульсная модуляция. Прибор AT1435F поддерживает импульсную модуляцию с коэффициентом подавления более 80 дБ и временем нарастания/спада менее 10 нс. С опцией H03 минимальная длительность импульса составляет 100 нс. С опцией H04 (узкоимпульсная модуляция) минимальная длительность импульса достигает 20 нс с диапазоном установки от 20 нс до 42 с и шагом 10 нс . Поддерживаются сложные импульсные последовательности, включая режимы со стохастическим периодом и пакетные режимы, что необходимо для тестирования современных радиолокационных систем.
• Встроенный многофункциональный генератор. Генератор AT1435F оснащен встроенным многофункциональным генератором, состоящим из 7 независимых формирователей сигналов (опция H05, требует наличия H02). Доступны формы сигналов: синусоидальный, треугольный, прямоугольный, пилообразный, импульсный, гауссовский шум и униформный шум. Диапазон частот синусоидального сигнала составляет от 0,1 Гц до 10 МГц с разрешением 0,1 Гц .
• Прецизионный выходной тракт миллиметрового диапазона. Выходной разъем 2.4 мм (вилка) обеспечивает минимальные потери и высокую повторяемость измерений на частотах до 40 ГГц. Низкий КСВН (менее 1.6 во всем диапазоне) гарантирует минимальное рассогласование при подключении к тестируемым устройствам.
• Компактность и портативность. Портативный 3U-корпус и масса менее 12 кг обеспечивают удобство транспортировки и размещения. Высокочувствительный емкостной сенсорный экран диагональю 7 дюймов обеспечивает быстрый и интуитивно понятный доступ ко всем функциям прибора AT1435F.
• Гибкая система опций и масштабирование функциональности. Прибор AT1435F может быть дооснащен широким спектром аппаратных и программных опций, включая модули увеличенной выходной мощности (H08), низкого фазового шума (H06), импульсной модуляции (H03/H04), высокостабильного опорного генератора (H10), а также опциями для монтажа в стойку (H94) и транспортировочного кейса (H95) .

Комплектация прибора AkmeTech AT1435F

Стандартная комплектация аналогового генератора сигналов AT1435F включает сам прибор, кабель питания, комплект коаксиальных адаптеров (ЛРТФ.468562.003), руководство по эксплуатации, руководство по программированию и паспорт. Все дополнительные аппаратные и программные опции поставляются по отдельному заказу в соответствии с требованиями заказчика.

Применение генератора AkmeTech AT1435F

• Разработка и тестирование систем связи 5G. Прибор AT1435F применяется для характеризации и тестирования компонентов (усилителей, смесителей, антенн) и приемопередающих трактов, работающих в миллиметровом диапазоне (FR2) сетей пятого поколения.
• Испытания автомобильных и аэрокосмических радиолокационных систем. Генератор AT1435F используется для создания тестовых сигналов при разработке, настройке и калибровке автомобильных радаров (24 ГГц, 77 ГГц с умножением), а также бортовых радиолокационных станций миллиметрового диапазона.
• Разработка спутниковых систем связи Ka-диапазона. Прибор AT1435F применяется для тестирования приемопередающих трактов, конвертеров и усилителей мощности, работающих в Ka-диапазоне спутниковой связи и наземных терминалов.
• Научно-исследовательские и опытно-конструкторские работы (НИОКР). В исследовательских лабораториях прибор AT1435F служит источником стимулирующих сигналов с высокой спектральной чистотой для характеризации монолитных интегральных схем (MMIC), малошумящих усилителей (LNA) и других компонентов миллиметрового диапазона.
• Производственный контроль СВЧ- и КВЧ-компонентов. Благодаря высокой скорости перестройки частоты и возможности автоматизации, генератор AT1435F интегрируется в производственные линии для проведения приемо-сдаточных испытаний высокочастотных модулей с высокой пропускной способностью.
• Испытания в области радиоэлектронной борьбы (РЭБ). Генератор AT1435F используется для создания сложных импульсных последовательностей и модулированных помеховых сигналов при тестировании устойчивости аппаратуры к преднамеренным электромагнитным воздействиям в миллиметровом диапазоне.

Технические характеристики AkmeTech AT1435F

Опции AkmeTech AT1435F
