Генератор AkmeTech AT1435D формирует прецизионные сигналы от 9 кГц до 20 ГГц с рекордным фазовым шумом -132 дБн/Гц@10кГц (1 ГГц). Выходная мощность до +22 дБм с опцией H08, минимальная длительность импульса 20 нс с опцией H04. Интерфейсы LAN, GPIB, USB.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

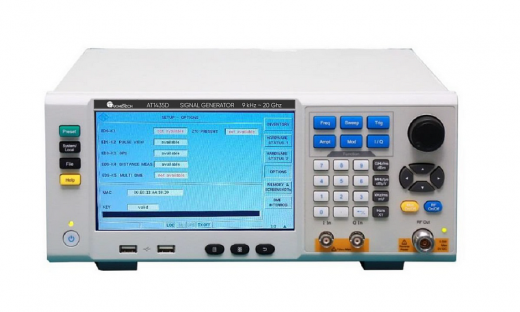

Аналоговый генератор сигналов AkmeTech AT1435D: профессиональный источник сигналов до 20 ГГц
Модель AT1435D является высокопроизводительным аналоговым генератором сигналов в сертифицированной линейке AkmeTech AT1435. Прибор AT1435D утвержден как средство измерений и предназначен для формирования прецизионных радиочастотных сигналов в диапазоне от 9 кГц до 20 ГГц, охватывающем критически важные частоты для профессиональных приложений, включая Ku-диапазон. Генератор AT1435D поддерживает все основные виды аналоговой модуляции: амплитудную (AM), частотную (FM), фазовую (PM) и импульсную.
Управление прибором AT1435D осуществляется через интуитивный интерфейс передней панели, оснащенной 7-дюймовым сенсорным LED-дисплеем, волокодером и кнопочным табло, а также дистанционно по интерфейсам LAN (Local Area Network), GPIB (General-Purpose Interface Bus) и USB (Universal Serial Bus). Выходной радиочастотный разъем прибора AT1435D выполнен в формате 3.5 мм (вилка), опционально доступен разъем N-типа (розетка) с опцией H91. Конструктивно генератор AT1435D выполнен в портативном 3U-корпусе с габаритными размерами 330 × 147 × 397 мм и массой менее 12 кг. Наличие знака утверждения типа средства измерений гарантирует метрологическую достоверность и прослеживаемость результатов измерений, полученных с помощью прибора AT1435D.
Преимущества товара AkmeTech AT1435D
- Эталонный уровень фазового шума. Прибор AT1435D демонстрирует выдающиеся характеристики спектральной чистоты. В стандартной конфигурации однополосный фазовый шум составляет не более -115 дБн/Гц (1 ГГц, отстройка 10 кГц). С опцией H06 (низкий уровень фазовых шумов) значение достигает -132 дБн/Гц (1 ГГц, отстройка 10 кГц) и -113 дБн/Гц (10 ГГц, отстройка 10 кГц). Данные характеристики позволяют использовать генератор AT1435D для тестирования самых требовательных радиолокационных и связных систем.
- Высокая выходная мощность и рекордный динамический диапазон. Штатная максимальная выходная мощность генератора AT1435D составляет +20 дБм на частоте 20 ГГц. С опцией H08 (высокая выходная мощность) значение увеличивается до +22 дБм. С опцией H01 (программируемый ступенчатый аттенюатор 115 дБ) диапазон регулировки уровня расширяется от -110 дБм, обеспечивая динамический диапазон более 150 дБ. Это позволяет тестировать как сверхчувствительные приемники, так и мощные передающие тракты без применения внешних усилителей и аттенюаторов.
- Экстремально быстрое переключение частоты. Время перестройки частоты генератора AT1435D составляет менее 1 мс (типовое значение 0,67 мс). Данная характеристика критически важна для автоматизированных измерительных систем, производственного тестирования и сценариев с быстрой сменой частоты, существенно сокращая общее время проведения испытаний.
- Высокопроизводительная импульсная модуляция. Прибор AT1435D поддерживает импульсную модуляцию с коэффициентом подавления более 80 дБ и временем нарастания/спада менее 10 нс. С опцией H03 минимальная длительность импульса составляет 100 нс. С опцией H04 (узкоимпульсная модуляция) минимальная длительность импульса достигает 20 нс с диапазоном установки от 20 нс до 42 с и шагом 10 нс. Поддерживаются сложные импульсные последовательности, включая режимы со стохастическим периодом и пакетные режимы.
- Встроенный многофункциональный генератор. Генератор AT1435D оснащен встроенным многофункциональным генератором, состоящим из 7 независимых формирователей сигналов (опция H05, требует наличия H02). Доступны формы сигналов: синусоидальный, треугольный, прямоугольный, пилообразный, импульсный, гауссовский шум и униформный шум. Диапазон частот синусоидального сигнала составляет от 0,1 Гц до 10 МГц с разрешением 0,1 Гц.
- Компактность и эргономичность. Портативный 3U-корпус и масса менее 12 кг обеспечивают удобство транспортировки и размещения в условиях ограниченного рабочего пространства. Высокочувствительный емкостной сенсорный экран диагональю 7 дюймов обеспечивает быстрый и интуитивно понятный доступ ко всем функциям прибора AT1435D.
- Гибкая система опций и масштабирование функциональности. Прибор AT1435D может быть дооснащен широким спектром аппаратных и программных опций, включая модули увеличенной выходной мощности (H08), низкого фазового шума (H06), импульсной модуляции (H03/H04), высокостабильного опорного генератора (H10), а также опциями для монтажа в стойку (H94) и транспортировочного кейса (H95).
Комплектация прибора AkmeTech AT1435D
Стандартная комплектация аналогового генератора сигналов AT1435D включает сам прибор, кабель питания, комплект коаксиальных адаптеров, руководство по эксплуатации, программирования и паспорт. Все дополнительные аппаратные и программные опции поставляются по отдельному заказу в соответствии с требованиями заказчика.
Применение генератора AkmeTech AT1435D
- Разработка и тестирование радиолокационных систем. Генератор AT1435D применяется для создания тестовых сигналов при разработке, настройке и калибровке радиолокационных станций различного назначения, включая системы с синтезированной апертурой и импульсно-доплеровские РЛС в сантиметровом диапазоне.
- Испытания спутниковых и радиорелейных линий связи. Прибор AT1435D используется для тестирования приемопередающих трактов, конвертеров и усилителей мощности, работающих в C- и Ku-диапазонах спутниковой связи и наземных радиорелейных линий.
- Производственный контроль и автоматизированные испытания. Благодаря высокой скорости перестройки частоты (1 мс) и широкому динамическому диапазону, генератор AT1435D интегрируется в автоматизированные производственные линии для проведения приемо-сдаточных испытаний СВЧ-компонентов и модулей с высокой пропускной способностью.
- Научно-исследовательские и опытно-конструкторские работы (НИОКР). В исследовательских лабораториях прибор AT1435D служит источником стимулирующих сигналов с высокой спектральной чистотой для характеризации усилителей, смесителей, фильтров и малошумящих усилителей (LNA) в диапазоне до 20 ГГц.
- Испытания в области электромагнитной совместимости (ЭМС) и радиоэлектронной борьбы (РЭБ). Генератор AT1435D используется для создания модулированных помеховых сигналов и сложных импульсных последовательностей при тестировании устойчивости аппаратуры к преднамеренным электромагнитным воздействиям.
Технические характеристики AkmeTech AT1435D
Опции AkmeTech AT1435D
