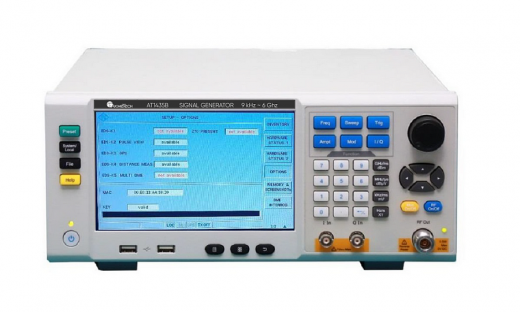

AkmeTech AT1435B Аналоговый генератор сигналов от 9 кГц до 6 ГГц

Аналоговый генератор сигналов AkmeTech AT1435B: расширенный диапазон до 6 ГГц для профессиональных применений

Модель AT1435B представляет собой аналоговый генератор сигналов среднего класса в сертифицированной линейке AkmeTech AT1435. Прибор AT1435B утвержден как средство измерений и предназначен для формирования высокостабильных радиочастотных сигналов в расширенном диапазоне от 9 кГц до 6 ГГц. Принцип действия генератора AT1435B основан на синтезе синусоидального сигнала, синхронизированного с внутренним термостатированным опорным генератором частотой 10 МГц.

Генератор AT1435B поддерживает все основные виды аналоговой модуляции: амплитудную (AM), частотную (FM), фазовую (PM) и импульсную. Управление прибором AT1435B осуществляется через интуитивный интерфейс передней панели, оснащенной сенсорным дисплеем, волкодером и кнопочным табло, а также дистанционно по интерфейсам LAN (Local Area Network), USB (Universal Serial Bus) и GPIB (General-Purpose Interface Bus). Выходной радиочастотный разъем прибора AT1435B выполнен в формате N-типа (розетка), опционально доступен разъем 3.5 мм (опция Н91). Генератор AT1435B работает под управлением встроенной операционной системы Windows 7, что обеспечивает широкие возможности автоматизации и интеграции в измерительные комплексы.

Преимущества товара AkmeTech AT1435B

• Расширенный частотный диапазон до 6 ГГц. По сравнению с базовой моделью AT1435A, прибор AT1435B охватывает более широкий спектр приложений, включая диапазоны Wi-Fi (2.4 ГГц, 5 ГГц), части диапазонов сотовой связи 4G/5G (FR1), радиорелейной связи и промышленных измерительных систем. Это делает генератор AT1435B универсальным решением для разнообразных лабораторных и производственных задач.
• Метрологическая аттестация и подтвержденная точность. Как средство измерений утвержденного типа, генератор AT1435B обеспечивает юридически значимые результаты испытаний. Высокая стабильность опорного генератора и малая погрешность установки частоты (±5×10⁻⁷) позволяют использовать прибор AT1435B для поверочных, калибровочных и сертификационных работ в аккредитованных лабораториях.
• Высокая выходная мощность с градацией по диапазонам. Генератор AT1435B обеспечивает сбалансированные значения выходной мощности во всем рабочем диапазоне. С опцией Н08 (более высокий уровень максимальной выходной мощности) достигаются значения до +23 дБм в диапазоне до 3 ГГц, +21 дБм в диапазоне 3–5 ГГц и +19 дБм в диапазоне 5–6 ГГц. С опцией программируемого аттенюатора Н01А/В диапазон регулировки уровня расширяется от -110 дБм.
• Низкий уровень фазовых шумов. Базовый уровень однополосного фазового шума прибора AT1435B составляет не более -116 дБн/Гц (отстройка 10 кГц, несущая 1 ГГц). С опцией Н06 (низкий уровень фазовых шумов) значение улучшается до -133 дБн/Гц, что критически важно для тестирования систем с высокой спектральной эффективностью, современных цифровых радиосистем и прецизионных измерений.
• Полный набор стандартных видов модуляции. Генератор AT1435B поддерживает амплитудную, частотную, фазовую и импульсную модуляцию, что позволяет моделировать широкий спектр реальных радиосигналов, тестировать селективность, чувствительность и демодуляционные характеристики приемников различных типов.
• Гибкая система опций и масштабирование функциональности. Прибор AT1435B может быть дооснащен опциями увеличенной выходной мощности (Н08), низкого фазового шума (Н06), импульсной модуляции с длительностью 100 нс (Н03) или 20 нс (Н04), высокостабильного опорного генератора (Н10), а также опциями для монтажа в стойку (Н94) и транспортировочного кейса (Н95).
• Компактность, эргономичность и удобство автоматизации. Небольшие габариты и масса прибора AT1435B позволяют эффективно использовать рабочее пространство. Сочетание сенсорного дисплея, волкодера и физических органов управления обеспечивает быстрый доступ ко всем функциям. Наличие интерфейсов LAN, USB и GPIB позволяет легко интегрировать генератор AT1435B в автоматизированные измерительные комплексы (АИК).

Комплектация прибора AkmeTech AT1435B

Стандартная комплектация аналогового генератора сигналов AT1435B включает сам прибор, кабель питания, манипулятор типа «мышь», клавиатуру для локального управления, комплект коаксиальных адаптеров (ЛРТФ.468562.001) и руководство по эксплуатации. Все дополнительные аппаратные опции (Н01, Н02, Н03, Н04, Н05, Н06, Н08, Н10, Н35, Н91, Н92, Н93, Н94, Н95) поставляются по отдельному заказу в соответствии с требованиями заказчика.

Применение генератора AkmeTech AT1435B

• Разработка и тестирование оборудования беспроводной связи. Прибор AT1435B применяется для настройки, тестирования и валидации приемопередающих трактов устройств стандартов Wi-Fi (802.11a/b/g/n/ac), Bluetooth, ZigBee, а также оборудования сотовой связи, работающего в диапазонах до 6 ГГц.
• Научно-исследовательские и опытно-конструкторские работы (НИОКР). В исследовательских лабораториях и центрах разработки генератор AT1435B служит источником стимулирующих сигналов для характеризации усилителей, смесителей, фильтров, малошумящих усилителей (LNA) и других радиочастотных компонентов.
• Производственный контроль и испытания. Благодаря возможности автоматизации и стабильным характеристикам, прибор AT1435B интегрируется в производственные линии для проведения приемо-сдаточных испытаний серийно выпускаемых радиоэлектронных модулей и устройств.
• Образовательный процесс в высших учебных заведениях. Генератор AT1435B используется в учебных лабораториях технических вузов для проведения продвинутых лабораторных работ по радиотехнике, микроволновой технике, системам связи и основам метрологии.
• Ремонт и сервисное обслуживание. Компактность, надежность и широкий функционал делают генератор AT1435B удобным инструментом для сервисных центров и ремонтных подразделений при локализации неисправностей и проверке работоспособности радиоэлектронной аппаратуры.

Технические характеристики AkmeTech AT1435B

Опции AkmeTech AT1435B
