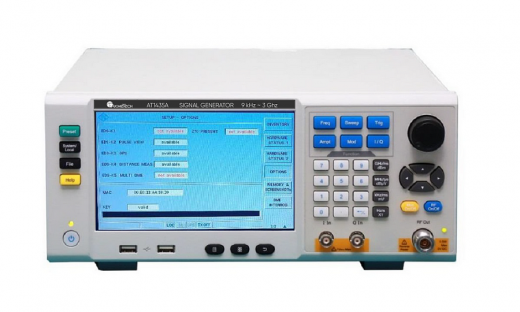

AkmeTech AT1435A Аналоговый генератор сигналов от 9 кГц до 3 ГГц

Аналоговый генератор сигналов AkmeTech AT1435A: надежный источник сигналов до 3 ГГц для лабораторных и производственных задач

Модель AT1435A является базовым аналоговым генератором сигналов в сертифицированной линейке AkmeTech AT1435. Прибор AT1435A утвержден как средство измерений и предназначен для формирования стабильных радиочастотных сигналов в диапазоне от 9 кГц до 3 ГГц. Принцип действия генератора AT1435A основан на синтезе синусоидального сигнала, синхронизированного с внутренним термостатированным опорным генератором частотой 10 МГц. Это обеспечивает высокую стабильность и точность установки частоты с относительной погрешностью не более ±5×10⁻⁷. Генератор AT1435A поддерживает все основные виды аналоговой модуляции: амплитудную (AM), частотную (FM), фазовую (PM) и импульсную. Управление прибором AT1435A осуществляется через интуитивный интерфейс передней панели, оснащенной сенсорным дисплеем, волкодером и кнопочным табло, а также дистанционно по интерфейсам LAN (Local Area Network), USB (Universal Serial Bus) и GPIB (General-Purpose Interface Bus). Выходной радиочастотный разъем прибора AT1435A выполнен в формате N-типа (розетка), опционально доступен разъем 3.5 мм (опция Н91). Генератор AT1435A работает под управлением встроенной операционной системы Windows 7, что обеспечивает широкие возможности автоматизации и интеграции в измерительные комплексы. Конструктивно прибор AT1435A выполнен в компактном настольном корпусе с габаритными размерами не более 397 × 330 × 147 мм и массой не более 12 кг. Наличие знака утверждения типа средства измерений и системы пломбировки от несанкционированного доступа гарантирует метрологическую достоверность и прослеживаемость результатов измерений, полученных с помощью прибора AT1435A.

Преимущества товара AkmeTech AT1435A

• Метрологическая аттестация и подтвержденная точность. Как средство измерений утвержденного типа, генератор AT1435A обеспечивает юридически значимые результаты испытаний. Высокая стабильность опорного генератора и малая погрешность установки частоты (±5×10⁻⁷) позволяют использовать прибор AT1435A для поверочных, калибровочных и сертификационных работ.
• Высокая выходная мощность и широкий динамический диапазон. Штатная максимальная выходная мощность генератора AT1435A составляет +19 дБм в диапазоне до 3 ГГц. С опцией Н08 (более высокий уровень мощности) значение увеличивается до +23 дБм. С опцией программируемого ступенчатого аттенюатора Н01А/В диапазон регулировки уровня расширяется от -110 дБм до +23 дБм, что позволяет тестировать как высокочувствительные приемники, так и мощные входные каскады.
• Низкий уровень фазовых шумов. Базовый уровень однополосного фазового шума прибора AT1435A составляет не более -116 дБн/Гц (отстройка 10 кГц, несущая 1 ГГц). С опцией Н06 (низкий уровень фазовых шумов) значение улучшается до -133 дБн/Гц, что критически важно для тестирования систем с высокой спектральной эффективностью и проведения прецизионных измерений.
• Полный набор стандартных видов модуляции. Генератор AT1435A поддерживает амплитудную, частотную, фазовую и импульсную модуляцию, что позволяет моделировать широкий спектр реальных радиосигналов, тестировать селективность и чувствительность приемников, а также проводить комплексные лабораторные исследования.
• Гибкая система опций и масштабирование функциональности. Прибор AT1435A может быть дооснащен опциями увеличенной выходной мощности (Н08), низкого фазового шума (Н06), импульсной модуляции с длительностью 100 нс (Н03) или 20 нс (Н04), высокостабильного опорного генератора (Н10), а также опциями для монтажа в стойку (Н94) и транспортировочного кейса (Н95).
• Компактность и эргономичность. Небольшие габариты и масса прибора AT1435A позволяют эффективно использовать рабочее пространство лаборатории. Сочетание сенсорного дисплея, волкодера и физических органов управления обеспечивает быстрый и удобный доступ ко всем функциям, сокращая время настройки и проведения измерений.
• Удобство автоматизации и интеграции. Наличие стандартных интерфейсов LAN, USB и GPIB позволяет легко интегрировать генератор AT1435A в автоматизированные измерительные комплексы (АИК) и системы автоматизированного проектирования (САПР) для проведения серийных и производственных испытаний.

Комплектация прибора AkmeTech AT1435A

Стандартная комплектация аналогового генератора сигналов AT1435A включает сам прибор, кабель питания, манипулятор типа «мышь», клавиатуру для локального управления, комплект коаксиальных адаптеров (ЛРТФ.468562.001) и руководство по эксплуатации. Все дополнительные аппаратные опции (Н01, Н02, Н03, Н04, Н05, Н06, Н08, Н10, Н35, Н91, Н92, Н93, Н94, Н95) поставляются по отдельному заказу в соответствии с требованиями заказчика.

Применение генератора AkmeTech AT1435A

• Образование и учебные лаборатории. Прибор AT1435A оптимален для оснащения учебных лабораторий технических вузов и колледжей. Наглядный интерфейс, поддержка всех видов аналоговой модуляции и компактные размеры позволяют эффективно проводить лабораторные работы по радиотехнике, теории сигналов и основам метрологии.
• Разработка и тестирование радиоэлектронной аппаратуры. Генератор AT1435A применяется для настройки, тестирования и ремонта приемопередающих трактов, фильтров, усилителей, смесителей и других компонентов, работающих в диапазонах VHF и UHF, включая оборудование радиосвязи, радиовещания и телевидения.
• Производственный контроль и входной контроль компонентов. Благодаря возможности автоматизации и стабильным характеристикам, прибор AT1435A интегрируется в производственные линии для проведения приемо-сдаточных испытаний, проверки параметров и чувствительности серийно выпускаемых радиоэлектронных модулей и устройств.
• Ремонт и сервисное обслуживание. Компактность, надежность и широкий функционал делают генератор AT1435A удобным инструментом для сервисных центров и ремонтных подразделений при локализации неисправностей и проверке работоспособности радиоэлектронной аппаратуры.
