R&S®IQW — широкополосный регистратор I/Q-данных с опцией IQW-BD106. Оснащён SSD блоком памяти на 6,4 Тбайт, для максимальной ВЧ-полосы пропускания 1000 МГц.
Модель R&S®IQW, номер заказа: 1525.7551.05
Встроенная опция R&S®IQW-BD106, номер заказа: 1525.8293.06

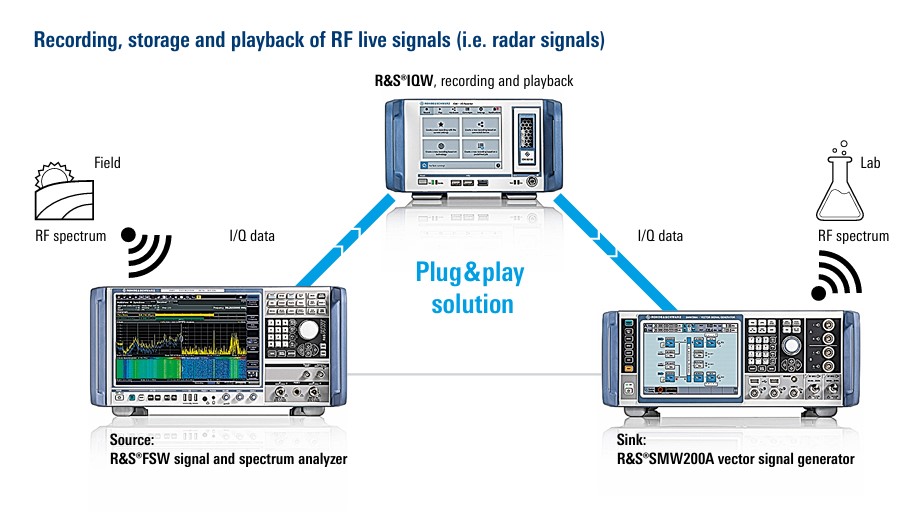

Регистратор данных от Rohde & Schwarz подходит для быстрой и надежной записи, хранения и воспроизведения широкополосных потоков данных в реальном времени. Поддерживает полосу пропускания до 512 МГц и время записи до 97 минут. Инновационный интерфейс и различные опции синхронизации делают его незаменимым для анализа сетей и широкополосных сигналов.
Спецификация R&S®IQW
| Передача I/Q-данных | ||
|---|---|---|
| ВЧ-полоса пропускания | в сочетании с R&S®FSW и/или R&S®SMW200A | 512 МГц базово или 1000 МГц в сочетании |
| Размер I/Q-слова | для I/Q-отсчета | В зависимости от полосы пропускания: 12 или 16 бит для I и Q |
| Частота дискретизации | R&S®IQW | 1200 млн отсчетов/с (коэффициент передискретизации 1,25/Гц), комплексные данные |

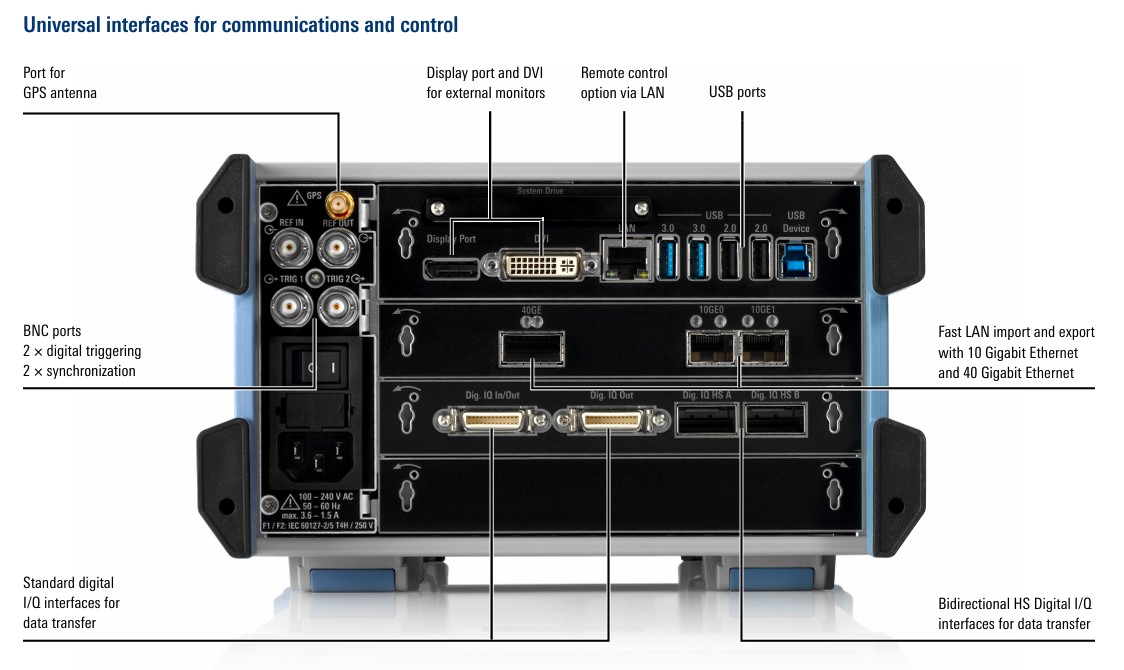

| Цифровой I/Q-интерфейс HS | полный дуплекс, QSFP+, 40 Гбит/с | |
| Интерфейсные приборы | Источник I/Q-данных для записи | R&S®FSW, R;&S®FSWT |
| Потребитель Q-данных для воспроизведения | R&S®SMW200A, R&S®SMM100A, R;&S®SMBV100B, R&S®SGT100A | |
| Общие данные | ||
| Дисплей | с сенсорным экраном | Цветной TFT-дисплей с диагональю 5,7 дюйма, 640 × 480 пикселей, светодиодная подсветка |
| USB-интерфейсы | 4 × USB 2.0, 3 × USB 3.0 | |
| Интерфейс LAN | дистанционное управление | Ethernet 10/100/1000 Мбит/с |
| Источник питания | Источник питания переменного тока | от 100 В до 240 В перем. тока (±10 %), ≤ 150 ВА, от 50 Гц до 60 Гц / 400 Гц (±5 %), от 1,5 А до 3,6 А |
| Общие размеры | Ш × В × Г |
249 мм x 150 мм x 451 мм (9,80 дюйма x 5,90 дюйма x 17,76 дюйма) |
| для монтажа в 19-дюймовую стойку | ½ 19 дюймов, 3 HU | |
| Масса | 6,3 кг | |
| Условия окружающей среды | Диапазон рабочих температур | От 0 °C до +40 °C |
| Диапазон температур хранения | От –20 °C до +70 °C | |
