M8062A от Keysight — незаменимый модуль BERT (Bit Error Ratio Tester), расширяющий J-BERT M8020A до 32.4 Гбит/с. Интегрированный ISI-генератор, 8-отводный деэмфазис и эквалайзер анализатора обеспечивают точное тестирование 100G-интерфейсов и SERDES.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight M8062A: Ключ к тестированию высокоскоростных последовательных интерфейсов до 32.4 Гбит/с

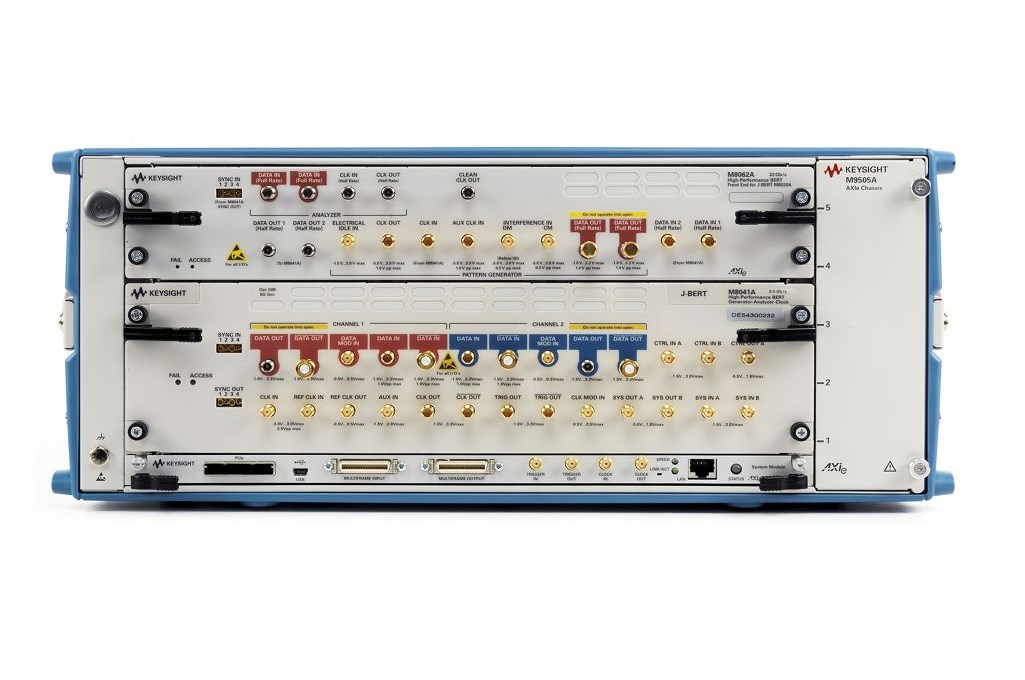

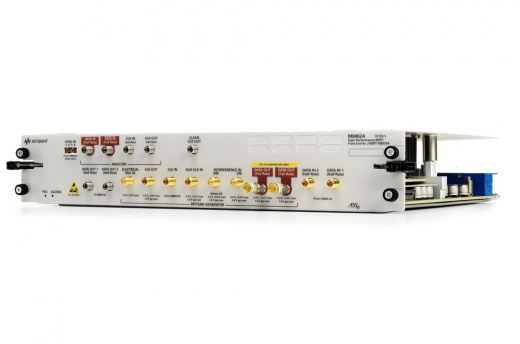

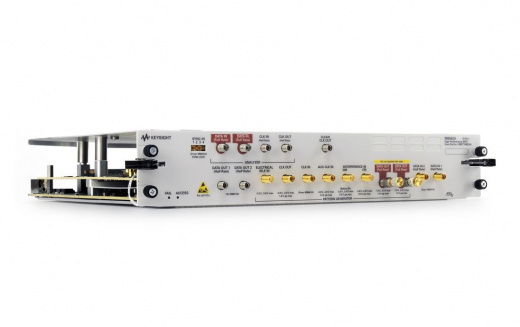

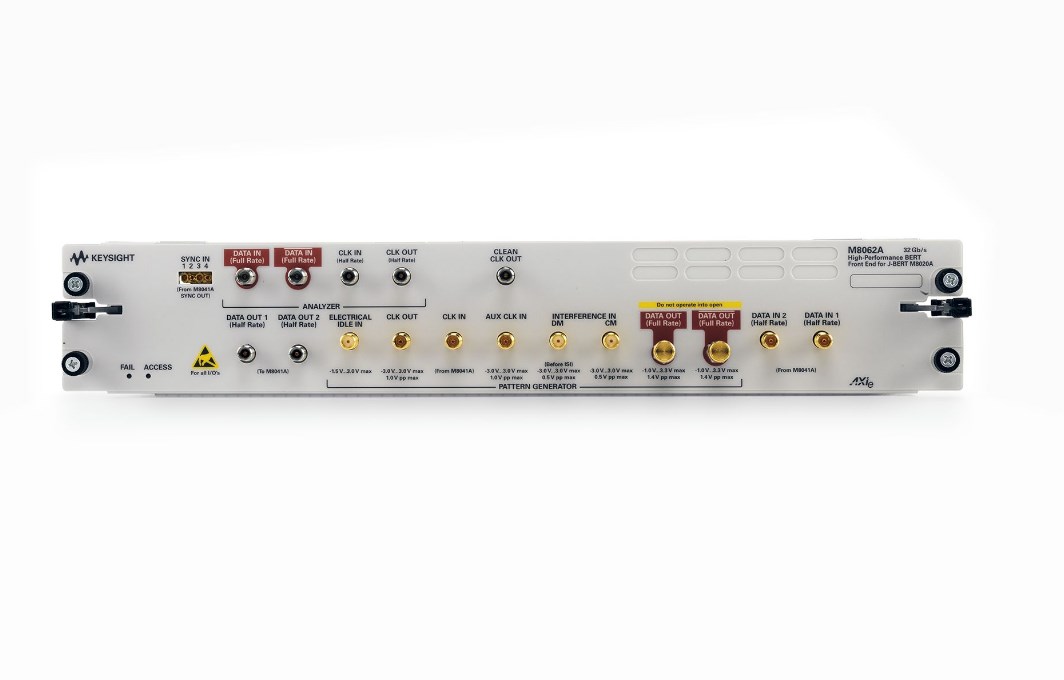

M8062A от Keysight — это критически важный элемент для проведения точной и эффективной аттестации и измерения коэффициента битовых ошибок (Bit Error Ratio, BER) устройств, работающих на скоростях, соответствующих современным стандартам 100G (100 Gigabit Ethernet) и выше. M8062A представляет собой 2-слотовый фронтальный модуль расширения Bit Error Ratio Tester (BERT) для системы J-BERT M8020A, который увеличивает её максимальную скорость передачи данных до впечатляющих 32.4 Гбит/с.
Преимущества Keysight M8062A
M8062A разработан для инженеров, занимающихся научно-исследовательскими и опытно-конструкторскими работами (НИОКР) и тестированием соответствия (compliance testing) компонентов и систем с полосовой скоростью (lane rate) до 32 Гбит/с.
- Увеличение скорости передачи данных: Основное преимущество M8062A — расширение возможностей базовой системы J-BERT M8020A до 32.4 Гбит/с, что необходимо для тестирования устройств в диапазоне скоростей 25–28 Гбит/с.
- Комплексное формирование сигнала стресса: Модуль обеспечивает полностью интегрированные функции для создания "стрессового" тестового сигнала, что значительно упрощает тестовую установку и повышает точность измерений. Встроенный генератор межсимвольной интерференции (Inter Symbol Interference, ISI) позволяет инженерам быстро эмулировать потери в канале без необходимости физической замены кабелей, обеспечивая широкий диапазон регулировок.
- Встроенная коррекция сигнала:
- Деэмфазис (De-emphasis): Интегрированный 8-отводный деэмфазис (до 24 дБ) позволяет точно эмулировать работу передатчика (TX) и компенсировать тестовую установку.
- Эквалайзер анализатора (Analyzer Equalization): Обеспечивает точные измерения BER за счет устранения ошибок, возникающих из-за закрытых глазковых диаграмм в тракте обратной петли (loop-back path), тем самым открывая "глазок" для измерений.
- Восстановление тактовой частоты (Clock Recovery, CR): Встроенный блок восстановления тактовой частоты повышает гибкость и точность анализатора.
- Встроенная инжекция джиттера (Jitter Injection): Калиброванная инжекция различных типов джиттера (RJ – Random Jitter, PJ – Periodic Jitter, SSC – Spread Spectrum Clocking и др.) позволяет проводить всестороннюю аттестацию устойчивости приемника к стрессовым сигналам.
Применение Keysight M8062A
Модуль M8062A незаменим при разработке и тестировании широкого спектра высокоскоростных устройств и стандартов:
- Оптические трансиверы: 100GBASE-SR4, LR4, ER4.
- Интерфейсы SERDES (Serializer/Deserializer): OIF CEI (Common Electrical Interface) с электрическими интерфейсами 19–28 Гбит/с.
- Системы объединительных плат (Backplanes) и кабели: Соответствие стандартам IEEE 802.3, включая 100GBASE-KR4.
- Тестирование приемников SAS-4 (Serial Attached SCSI).
- Thunderbolt 3 (20 Гбит/с) и активные оптические кабели (Active Optical Cables, AOC).
Использование M8062A позволяет значительно сократить время цикла разработки и обеспечить соответствие устройств строгим требованиям отраслевых стандартов.
Комплектация Keysight M8062A
Базовый модуль M8062A (в зависимости от приобретаемых опций) обычно включает:
- Сам модуль M8062A 32 Гбит/с (гигабит в секунду) Front-End.
- Соединительные кабели (например, набор кабелей MCLK/GCLK, фазосогласованные кабели).
- Набор терминаторов 50 Ом.
- USB-накопитель с программным обеспечением и документацией (руководствами пользователя, спецификациями).
Опции Keysight M8062A
| Наименование опции | Описание |
|---|---|
| M8062A | Высокопроизводительный модуль BERT, 32 Гбит/с, 2-слотовый AXIe |
| M8062A-G32 | Интерфейс генератора шаблонов 32 Гбит/с |
| M8062A-C32 | 32 Гбит/с BERT Front End |
| M8062A-0A3 | Лицензия на выравнивание анализатора |
| M8062A-0A4 | Лицензия на восстановление часов |
| M8062A-0G4 | Лицензия на многоточечную коррекцию акцентов |
| M8062A-0G5 | Лицензия на регулируемую межсимвольную интерференцию (ISI) |
| M8062A-0S6 | Обучение выравниванию передатчика SAS-3/4, лицензия на весь модуль |
| M8062A-0SC | Обучение выравниванию передатчиков 100GBASE-KR4 и 25GBASE-KR, лицензия на весь модуль |
| M8062A-801 | Сменный кабель синхронизации |
| M8062A-802 | Комплект сменных кабелей, полужесткий, генератор шаблонов |
| M8062A-803 | Сменный комплект кабелей, полужесткий, анализатор ошибок |
Технические характеристики Keysight M8062A
| Наименование характеристики | Описание |
|---|---|
| Линейное кодирование: | NRZ |
| Количество каналов: | 2 |
| Поддерживаемые скорости передачи данных: | 32 Гбит/с |
| Стандарты: | н/д |
| Тип: | BERT Front End |
