Keysight M8048A — это прецизионные каналы ISI (Inter Symbol Interference) для эмуляции потерь в высокоскоростных приемниках (до 16 Гбит/с). Содержат 8 каскадируемых дифференциальных линий (от 7.7 до 34.4 дюйма), позволяя точно задавать вносимое затухание (Insertion Loss) и джиттер.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

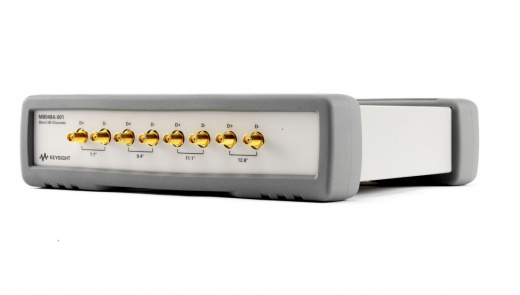

Keysight M8048A: Эмуляция потерь в высокоскоростных каналах до 16 Гбит/с
Keysight M8048A — это незаменимый инструмент, предоставляющий набор пассивных, высокоточных каналов межсимвольной интерференции (Inter Symbol Interference, ISI), необходимых для создания реалистичного тестового сигнала и измерения запаса устойчивости приемника.
Преимущества Keysight M8048A
M8048A разработан для максимально достоверной эмуляции потерь в печатных платах (Printed Circuit Board, PCB) и кабелях, которые неизбежно возникают в реальных системах, работающих на скоростях до 16 Гбит/с (гигабит в секунду).
- Высокая гибкость эмуляции потерь: M8048A предлагает набор из восьми дифференциальных трасс, выполненных на реальном материале Nelco FR4 с известными и документированными параметрами S21 (параметр передачи). Длины трасс варьируются от 7.7 дюйма (196 мм) до 34.4 дюйма (874 мм).
- Каскадируемость для точной настройки: Каналы M8048A спроектированы таким образом, что их можно последовательно соединять (каскадировать). Это позволяет инженерам достигать широкого диапазона потерь в канале с очень высокой степенью разрешения, имитируя требуемые условия ISI для тестирования на соответствие (compliance testing) стандартам.
- Достоверная имитация ISI: M8048A не просто вносит затухание; он имитирует ISI-джиттер (data-dependant jitter), который является функцией длины трассы, материала PCB и самой скорости передачи данных. Это ключевое отличие от простых аттенюаторов. Типичный собственный перекос между парами (Intra-pair skew) составляет менее 5 пикосекунд (пс), что гарантирует сохранение целостности дифференциального сигнала.
- Компактность и удобство размещения: Благодаря небольшим размерам, M8048A может быть расположен максимально близко к тестируемому устройству (DUT), минимизируя влияние соединительных кабелей и обеспечивая максимально чистую и точную тестовую установку.
Применение M8048A
Использование Keysight M8048A критически важно для проверки устойчивости приемников к потерям в канале, как того требуют современные высокоскоростные стандарты. Каналы ISI M8048A используются для:
- Тестирование на соответствие стандартам: Незаменим при верификации приемников в соответствии с требованиями стандартов SAS (Serial Attached SCSI), USB3 (Universal Serial Bus 3.0), SATA (Serial Advanced Technology Attachment), DisplayPort, PCI Express® (Peripheral Component Interconnect Express) и Thunderbolt.
- Характеризация приемников: Позволяет точно определять запас устойчивости приемника (receiver margin) при различных сценариях потерь в канале и различных уровнях ISI.
- Разработка компенсирующих схем: Служит эталонным каналом для разработки и отладки схем эквализации приемника (RX equalization).
Комплектация Keysight M8048A
Каналы ISI Keysight M8048A поставляются с необходимым набором для немедленного использования. Стандартная комплектация (в зависимости от выбранной опции) включает:
- Основной модуль M8048A с восемью дифференциальными трассами ISI.

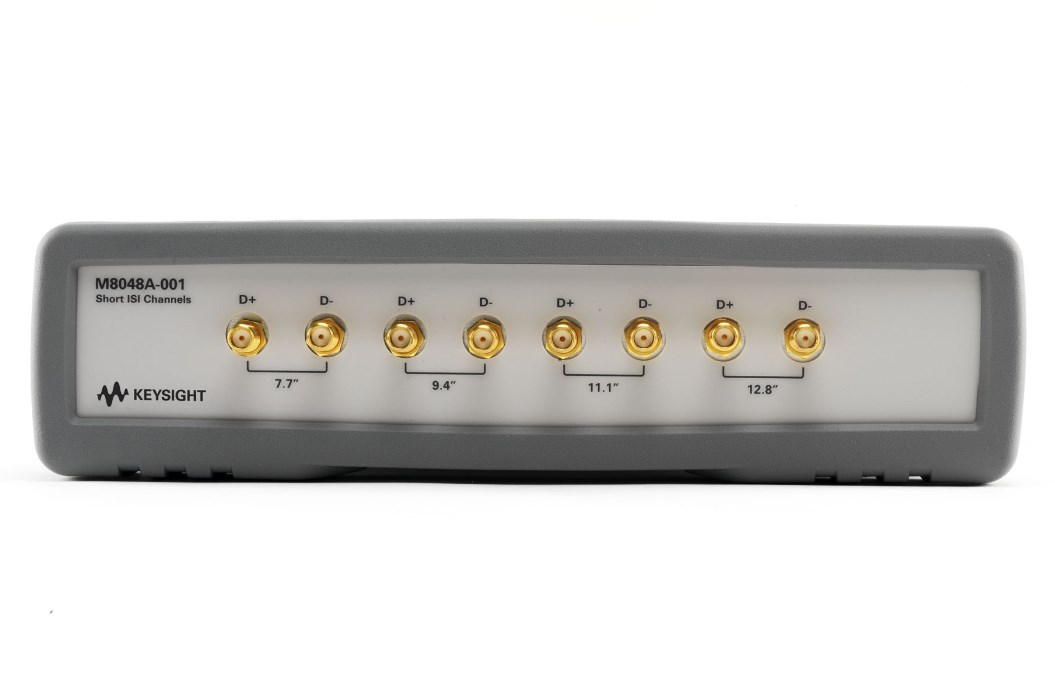

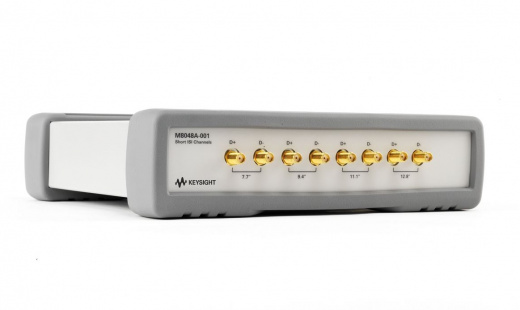

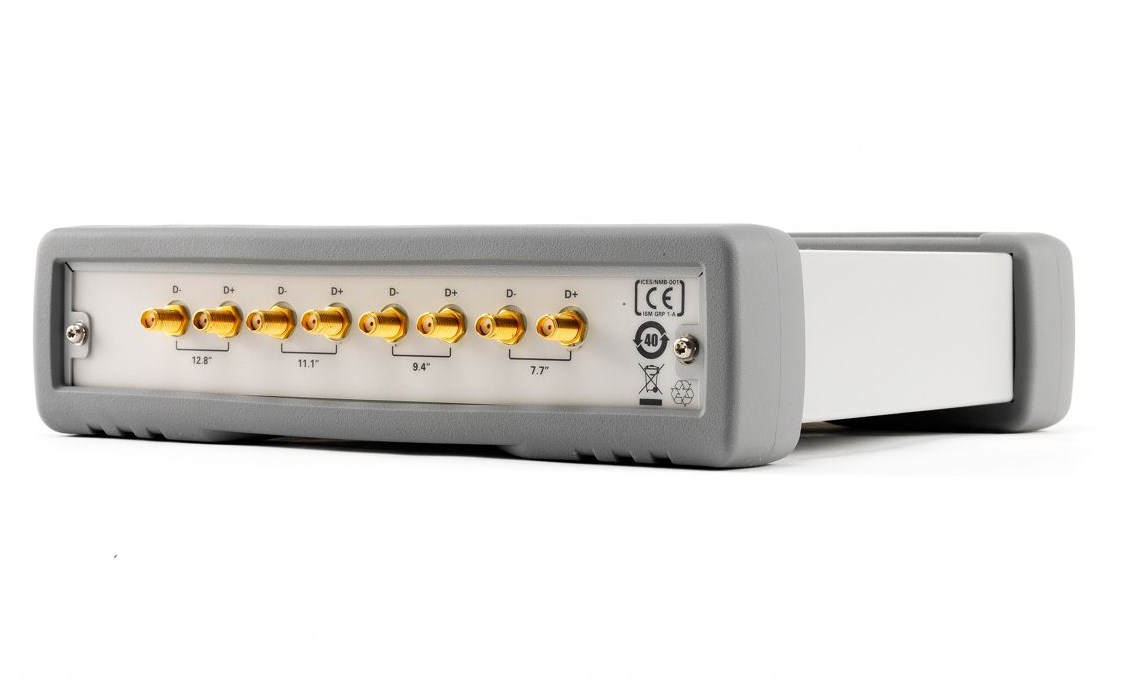

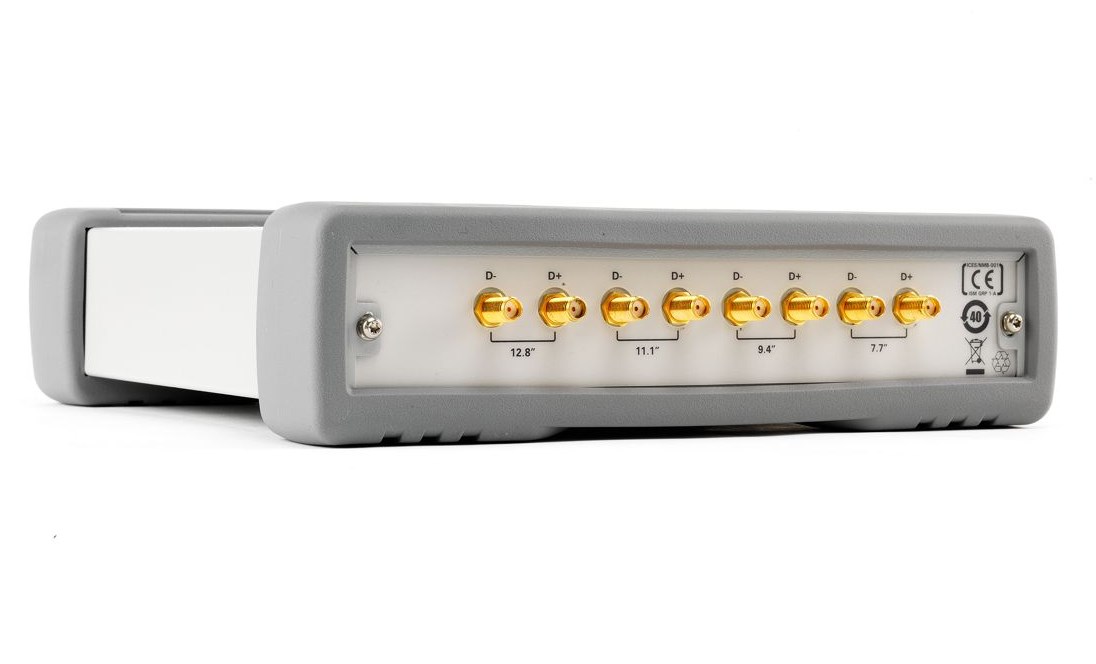

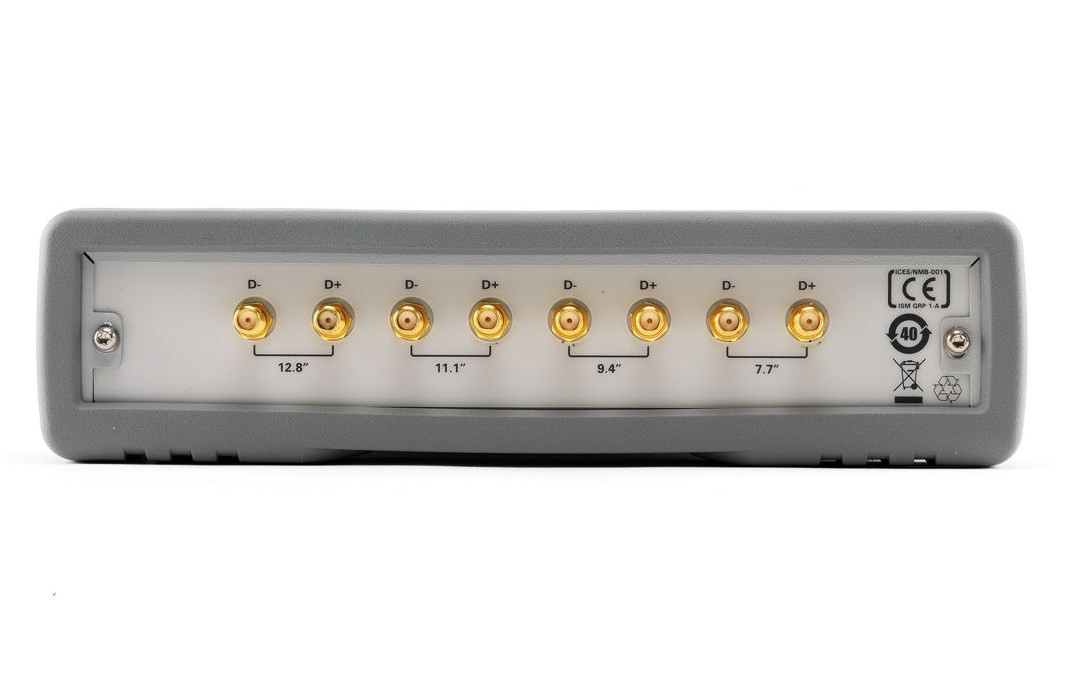

- Опция M8048A-001: Четыре короткие трассы ISI (от 7.7” до 12.8”).
- Опция M8048A-002: Четыре длинные трассы ISI (от 14.4” до 34.4”).
- Согласованная пара кабелей SMA для каскадирования каналов (например, M8048A-801), обеспечивающих минимальный перекос фаз (skew).
- Функциональный тестовый сертификат и сертификат соответствия.
- Тип разъемов: SMA (SubMiniature version A), female (гнездо).
- Входной импеданс: 100 Ом дифференциальный.
Опции Keysight M8048A
| Наименование опции | Описание |
|---|---|
| M8048A | Каналы ISI |
| M8048A-001 | Четыре коротких канала ISI от 8 до 13 дюймов |
| M8048A-002 | Четыре длинных канала ISI от 14 до 34 дюймов |
| M8048A-801 | Согласованная кабельная пара SMA(m) - SMA(m), +/- 5 пс, 0.4 м для каскадного соединения M8048A-001 с M8048A-002 |
| M8041A-801 | Совмещенная кабельная пара 2,92 мм для серии M8000 |
| R-51B-001-C | Возврат в Keysight Гарантия - 1 год. |
Технические характеристики Keysight M8048A
- Скорость передачи данных: 16 Гбит/с
- Количество дифференциальных трасс: 8
- Длина трасс (короткий набор, M8048A-001): 8, 9, 11, 13 дюймов
- Длина трасс (длинный набор, M8048A-002): 14, 16, 24, 34 дюйма
- Тип модуля: Платы межсимвольной интерференции (ISI)
