R&S ESW26 — высококлассный приёмник ЭМП (1 Гц–26,5 ГГц) для сертификации ЭМС. DANL (тип. –168 дБм) и FFT-сканирование (TDS) обеспечивают сверхбыструю и высокочувствительную проверку стандартов CISPR, MIL-STD и 5G.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

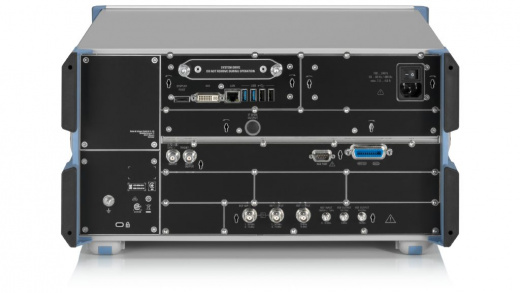

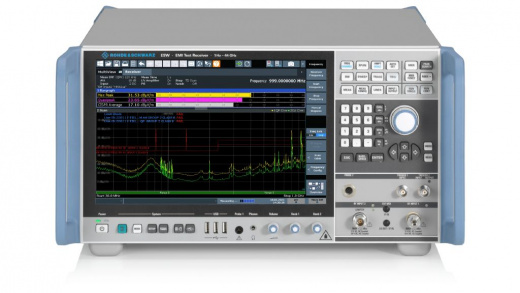

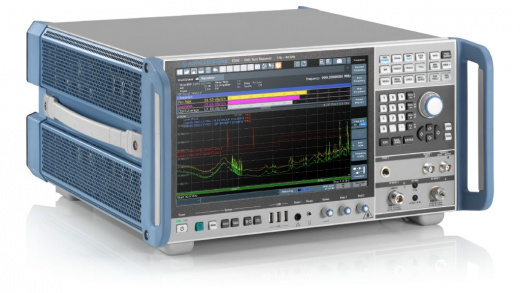

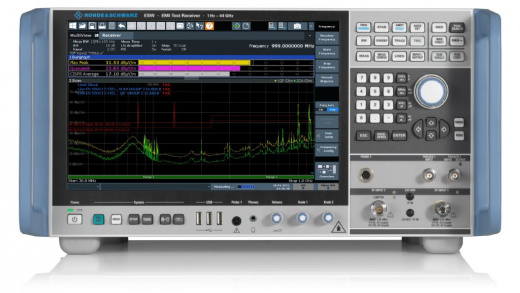

R&S ESW26 — Приемник ЭМП для 5G и военных стандартов
R&S ESW26 является ключевым инструментом для работы с самыми требовательными ЭМС-стандартами. Этот измерительный приемник электромагнитных помех (ЭМП) от Rohde & Schwarz разработан для покрытия расширенного частотного диапазона от 1 Гц до 26,5 ГГц. R&S ESW26 позволяет инженерам проводить сертификацию устройств, использующих передовые беспроводные технологии (5G, Wi-Fi 6/6E), а также тестировать компоненты для военной и аэрокосмической отраслей.
Расширенный до 26,5 ГГц диапазон R&S ESW26 критически важен для измерений излучаемых помех (Radiated Emissions) в полном соответствии с MIL-STD-461 и для покрытия верхних частот, определённых в CISPR 16-1-1. Выбор R&S ESW26 гарантирует высокую точность и повторяемость результатов, необходимых для прохождения аудита.
Технические преимущества R&S ESW26
Высочайшая производительность R&S®ESW26 достигается за счёт интеграции передовых РЧ-характеристик:
- широчайший частотный диапазон: от 1 Гц до 26,5 ГГц позволяет проводить комплексную сертификацию в соответствии с военными и коммерческими стандартами;
- исключительный динамический диапазон: низкий Средний Уровень Собственного Шума (DANL, типовое –168 дБм до 1 ГГц) и высокая Точка Компрессии 1 дБ (P1dB, до +15 дБм) обеспечивают точность даже при одновременном присутствии мощных и слабых сигналов;
- сверхбыстрое FFT-сканирование: использование Сканирования во Временной Области на основе Быстрого Преобразования Фурье (FFT-TDS) сокращает время измерения в десятки раз по сравнению с традиционными методами;
- полное соответствие CISPR: прибор оснащён всеми требуемыми детектирующими характеристиками и полосами пропускания (Resolution Bandwidths, RBW) для официальных сертификационных испытаний;
- анализ спектра в реальном времени: опциональный режим с полосой до 80 МГц позволяет детально анализировать кратковременные и нестационарные электромагнитные помехи, что незаменимо для диагностических работ.
Области применения R&S ESW26
Благодаря расширенному частотному диапазону, R&S®ESW26 является незаменимым решением в следующих областях:
- сертификация беспроводных технологий: тестирование устройств, работающих в диапазонах 5G и других высокочастотных системах связи до 26,5 ГГц;
- военная и аэрокосмическая ЭМС: проведение измерений по стандартам MIL-STD-461 и DO-160 для компонентов и систем, требующих высокой надёжности;
- разработка микроволнового оборудования: точная диагностика и локализация электромагнитных помех в процессе проектирования высокочастотных модулей;
- коммерческие ЭМС-лаборатории: предоставление широкого спектра услуг по сертификации продукции для мировых рынков.
Комплектация R&S ESW26
Базовая комплектация R&S ESW26 обеспечивает полную готовность к работе:
- ESW26 измерительный приемник ЭМП (1 Гц–26,5 ГГц);
- встроенный высокоэффективный преселектор с набором фильтров для обеспечения максимальной чистоты сигнала;
- функция FFT-TDS для ускоренного сканирования;
- съемный твердотельный накопитель (SSD) с операционной системой и программным обеспечением;
- сетевой кабель питания и документация.
Опции R&S ESW26
| Наименование аппаратной опции | Описание |
|---|---|
| R&S®ESW-B4 1328.5012.02 | Точная частотная ссылка OCXO |
| R&S®ESW-B8E 1345.0167.02 | Разрешающая полоса до 40 МГц |
| R&S®ESW-B8 1325.1474.26 | Разрешающая полоса до 80 МГц (аппаратная опция) |
| R&S®ESW-B10 1328.5006.02 | Управление внешним генератором |
| R&S®ESW-B18 1328.4997.21 | Запасной твердотельный накопитель (съемный жесткий диск) |
| R&S®ESW-B21 1331.6945.26 | Подключения LO/IF для внешних смесителей |
| R&S®ESW-B24 1328.4980.26 | Малошумящий усилитель, 150 кГц до 26,5 ГГц |
| R&S®FSW-B33 1313.3602.02 | Защита от записи USB накопителей |
| R&S®FSW-B350 1345.0438.02 | Полоса FFT 350 МГц, полоса реального времени: 170 МГц (аппаратная опция) |
| R&S®ESW-B350R 1351.1184.02 | Полоса FFT и полоса реального времени 350 МГц (аппаратная опция) |
| R&S®ESW-B1000 1345.0421.02 | Полоса FFT 970 МГц, полоса реального времени: 170 МГц (аппаратная опция) |
| R&S®ESW-B1000R 1351.1178.02 | Полоса FFT и полоса реального времени 970 МГц (аппаратная опция) |
| Наименование программной опции | Описание |
|---|---|
| R&S®ESW-K7 1331.6216.02 | Анализ модуляции AM/ЧМ/ФМ |
| R&S®ESW-K33 1328.4916.02 | Защита от записей для твердотельного накопителя |
| R&S®ESW-K55 1328.4968.02 | Применение для измерений в первом масштабе времени, 80 МГц, POI > 15 мкс |
| R&S®ESW-K58 1345.0150.02 |
Функция многоканального измерения Multi-CISPR APD Аналоговое усиление амплитудной функции возможно для более чем 67 каналов или диапазона в 20 МГц для СВЧ-технологий в соответствии с CISPR 11. |
| R&S®ESW-K980 1345.0221.02 |
Служба мониторинга работоспособности и использования (HUMS) Служба мониторинга работоспособности и использования для R&S®ESW |
