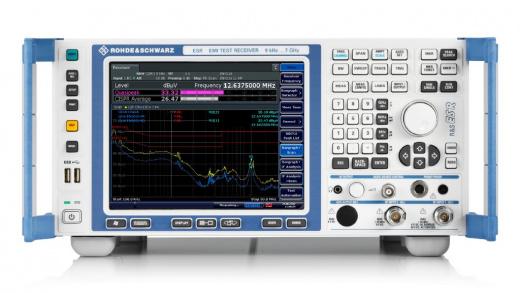

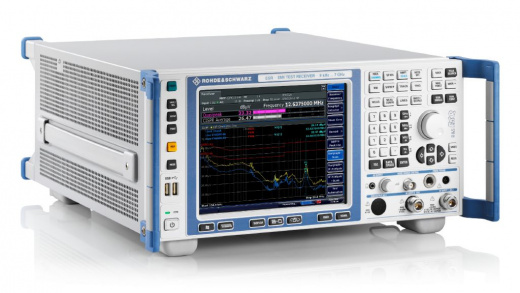

R&S ESR26 Приемник для тестирования ЭМП
Измерительный приемник R&S ESR26 – это флагманская модель в линейке, предлагающая экстремально широкий частотный охват от 9 кГц до 26,5 ГГц. Этот прибор предназначен для решения самых сложных задач в области электромагнитной совместимости, включая испытания современных систем связи 5G, радиолокационных комплексов и высокоскоростной цифровой электроники. Приемник устанавливает новый стандарт производительности, объединяя в одном корпусе мощный анализатор спектра реального времени и прецизионный измерительный приемник.
Архитектура прибора, основанная на самых современных ПЛИС и высокоскоростных АЦП, обеспечивает беспрецедентную скорость обработки и минимальные мертвые времена. Это позволяет не только обнаруживать, но и детально анализировать сверхкороткие импульсные помехи, которые часто являются наиболее сложными для диагностики. Благодаря исключительно низкому уровню фазового шума и высокому динамическому диапазону, устройство обеспечивает бескомпромиссную точность измерений во всем частотном диапазоне, что критически важно для исследований и разработки передовых технологий.
Технические характеристики R&S ESR26
| Наименование характеристики | Значение |
|---|---|
| Частотный диапазон | 9 кГц - 26,5 ГГц |
| Полоса измерения | от 10 Гц до 10 МГц, 40 МГц при нулевом диапазоне |
| Индикация шума | < -5 дБмкВ |
| Номинальная компрессия 1 дБ на частоте 1 ГГц | +10 дБмВт |
| Остаточные паразитные сигналы, 1 МГц ≤ f ≤ 1 ГГц | < -103 дБмВт |
| Вес | 12,8 кг |

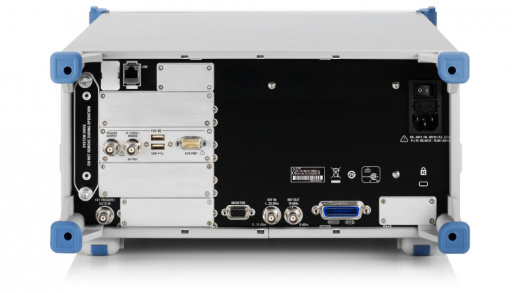

| Интерфейсы | LAN, USB, GPIB |
| Дисплей | 8,4" цветной TFT |
Области применения R&S ESR26
- Испытания оборудования высшего класса: Сертификация по стандартам DO-160 (авиация), MIL-STD-461 (военная техника), и др.
- Разработка систем 5G и КВ-диапазона: Анализ эмиссии и иммунности компонентов и базовых станций.
- Исследования в области радиолокации и ВЧ-электроники: Точные измерения параметров мощных ВЧ-сигналов.
- Критически важные приложения: Испытания медицинского, аэрокосмического и оборонного оборудования.
Ключевые особенности и преимущества R&S ESR26
- Соответствие требованиям. Устройство полностью соответствует требованиям стандарта CISPR 16‑1‑1, ANSI C63,2, MIL‑STD‑461 и FCC, что делает его пригодным для сертификационных испытаний на электромагнитную совместимость (ЭМС).
- Высокая скорость измерений. Прибор реализует два метода сканирования: классическое пошаговое по частоте и сверхбыстрое во временной области на базе БПФ (быстрого преобразования Фурье).

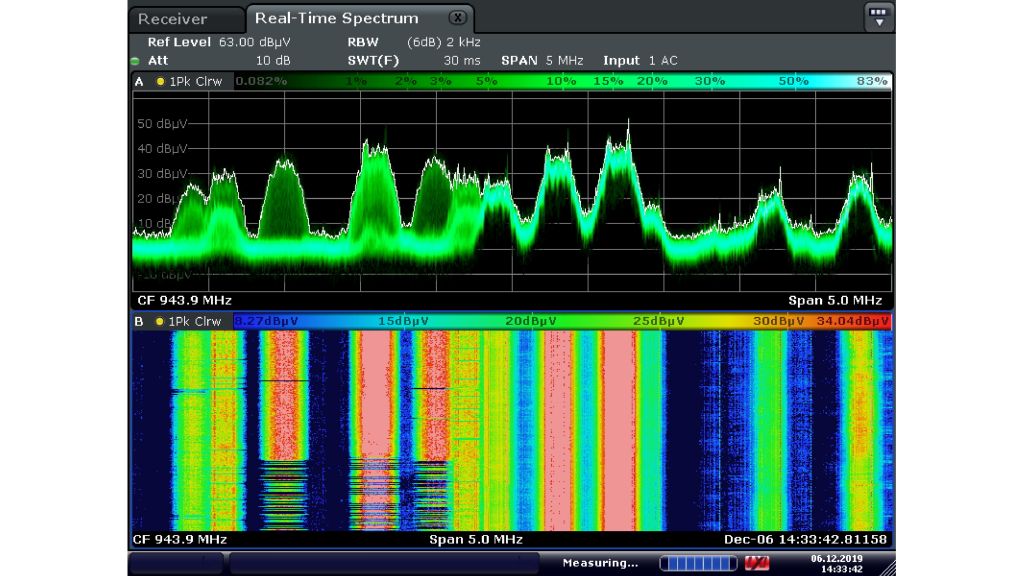

- Анализ в реальном времени. Функция реального спектра с полосой обзора до 40 МГц даёт возможность детально анализировать сигналы помех, выявляя их природу и источники.
- Удобство управления и визуализации. Интуитивный сенсорный экран и структурированное меню упрощают настройку и интерпретацию результатов. На дисплее одновременно отображаются до шести трасс, а комбинированное цифровое и аналоговое представление данных облегчает анализ.
- Хранение и экспорт данных. Результаты измерений и настройки прибора сохраняются на внутреннем жёстком диске или внешних носителях через USB и LAN. Данные можно экспортировать в формате ASCII, включающем трассировки и ключевые параметры прибора.

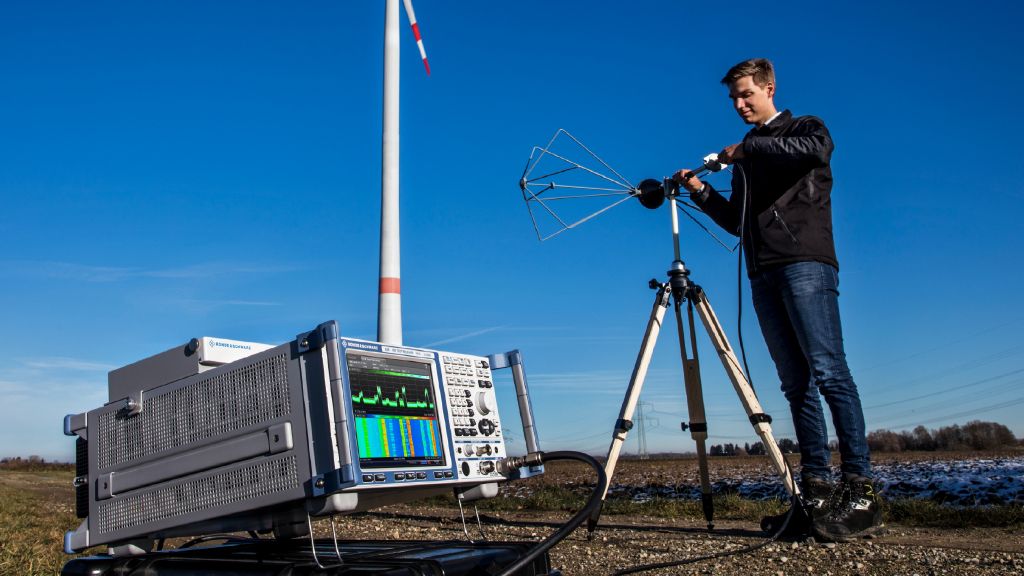

- Мобильность и интеграция. Компактные габариты, малый вес делают приемник удобным для полевых измерений. Прибор поддерживает удалённое управление через GPIB и LAN, а также совместим с драйверами LabView, LabWindows/CVI и VXI Plug & Play, что упрощает интеграцию в автоматизированные тестовые системы.

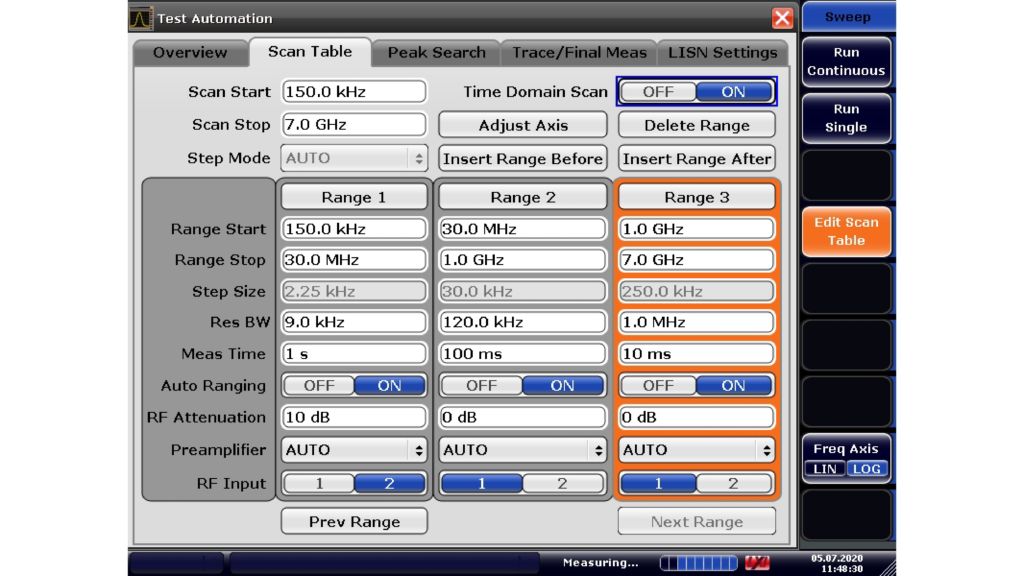

- Дополнительные функции. Автоматические тестовые процедуры, отображение во временной области с разрешением 50 мкс, детекторы взвешивания (CISPR‑average, RMS‑average) и настройка до десяти независимых поддиапазонов частот с индивидуальными параметрами.
Дополнительные опции R&S ESR26
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
| R&S®ESR-B1 (1316.4100.02) | Укрепленный корпус (защита углов и крышка передней панели) для R&S®ESR |
| R&S®FSV-B4 (1310.9522.02) | OCXO, прецизионный опорный источник |
| R&S®FSV-B4 (1310.9522.03) | OCXO, стабильность прецизионного опорного источника |
| R&S®FSV-B9 (1310.9545.02) | Следящий генератор: от 100 кГц до 4 ГГц/7 ГГц |
| R&S®ESR-B10 (1310.9551.03) | Внешнее управление генератором |
| R&S®FSV-B22 (1310.9600.02) | Предусилитель, от 9 кГц до 4 ГГц/7 ГГц |
| R&S®ESR-B29 (1316.3578.02) | Расширение диапазона частот 10 Гц, включая полосы пропускания ЭМП с декадными шагами |
| R&S®FSV-B30 (1329.0243.02) | Источник питания постоянного тока для подачи напряжения 12/24 В |
| R&S®FSV-B32 (1321.3750.04) | Литий-ионный аккумулятор (требуется R&S®FSV-B30 и R&S®FSV-B34) |
| R&S®FSV-B34 (1321.3950.02) | Зарядное устройство для литий-ионного аккумулятора R&S®FSV-B32 |
| R&S®ESR-B50 (1316.3584.02) | Оборудование для сканирования во временной области и анализа в реальном масштабе времени |
| Программные опции | |
| R&S®ESR-K53 (1316.3590.02) | Сканирование во временной области (требуется R&S®ESR-B50) |
| R&S®ESR-K55 (1316.3603.02) | Анализ в реальном масштабе времени (требуется R&S®ESR-B50) |
| R&S®ESR-K56 (1316.3610.02) | Анализ ПЧ |
