Techmize TH2690A: пикоамперметр и измеритель высокого сопротивления с разрешением 6.5 разрядов. Измеряет ток от 0.1 пА до 20 мА, R до 10 ПОм. Встроенный источник ±1000В, 5-дюймовый сенсорный экран. Идеален для анализа сверхмалых токов и сверхвысоких сопротивлений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Techmize TH2690A: Универсальный прецизионный измеритель
Приборы серии Techmize TH2690 — это высокочувствительные электроизмерительные устройства, предназначенные для измерения очень малых постоянных токов и сверхвысоких сопротивлений. Они объединяют функции миллиамперметра, фемтоамперметра, электрометра и мегомметра в одном устройстве, что позволяет выполнять широкий спектр задач.

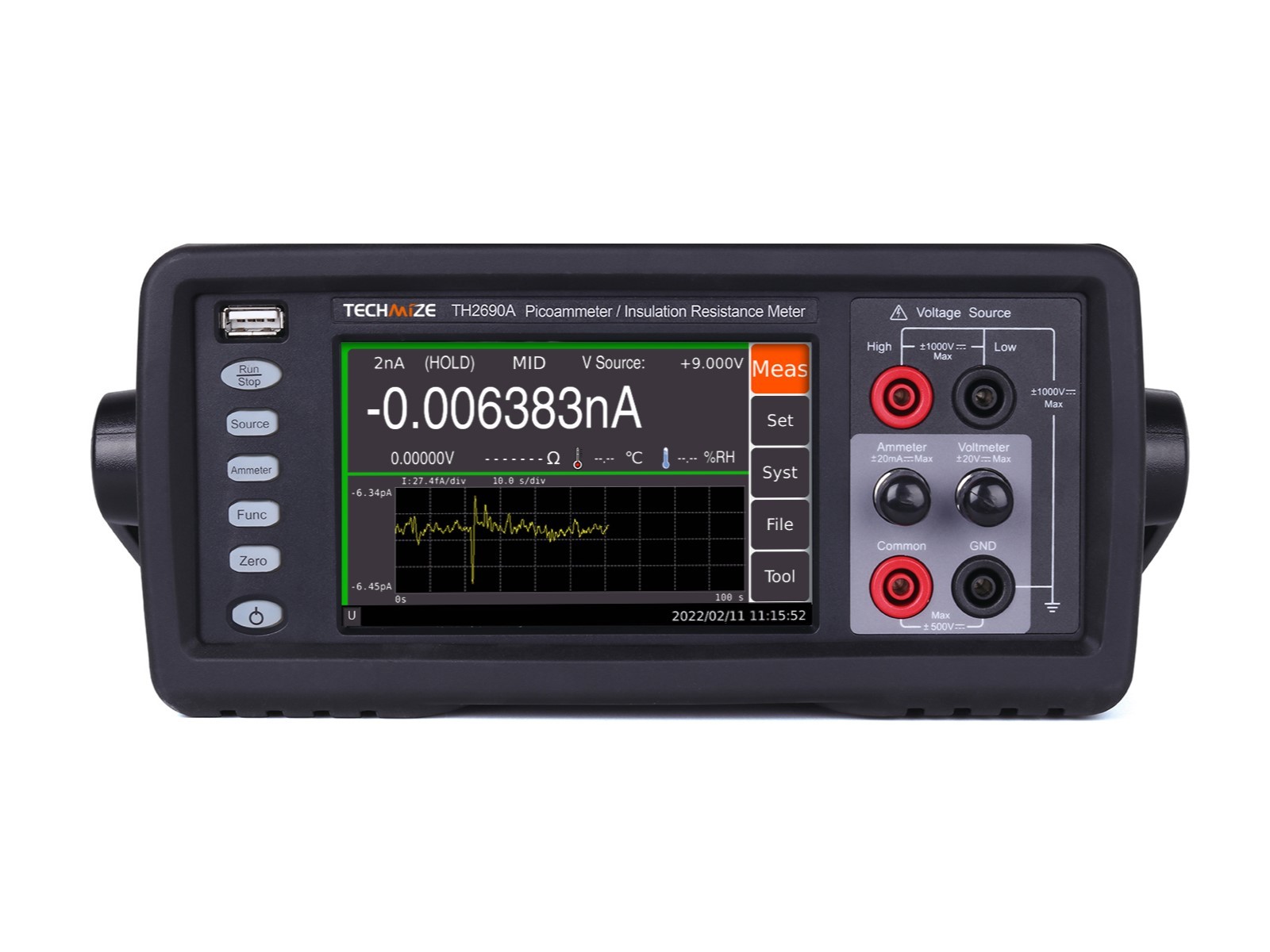

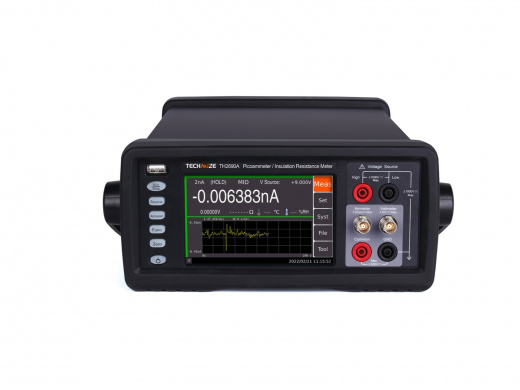

Все приборы оснащены 5-дюймовым цветным ЖК-дисплеем с сенсорным экраном для удобного управления и отображения результатов. Интуитивно понятный интерфейс позволяет легко выбирать режимы измерения и просматривать данные в цифровом виде или в виде графиков.
Приборы серии TH2690 поддерживают автоматизацию вычислений через интерфейсы RS-232, USB, GPIB и LAN с использованием стандартных команд SCPI.
Старшие модели серии (TH2690/TH2690A) позволяют измерять токи от долей фемтоампер и определять сопротивления изоляции величиной до 10^15–10^16 Ом. Младшие модели (TH2691/TH2691A) ориентированы только на вычисление тока, но обеспечивают ту же чувствительность по току. Встроенный источник напряжения в версиях TH2690/TH2690A способен выдавать стабилизированное постоянное напряжение до ±1000 В. Все модели имеют настраиваемую скорость интегрирования, что позволяет выбирать оптимальный режим вычисления.
Применение TH2690A
- Материаловедение и научные исследования. Определение электропроводности и удельного сопротивления материалов.
- Изучение свойств биоматериалов, керамики, полимеров, эластомеров, тонких плёнок, диэлектриков, электролитов, сегнетоэлектриков, графена, металлов, органических и наноматериалов.
- Электронные компоненты и приборы: Тестирование и отбраковка прецизионных электронных компонентов: конденсаторов, резисторов, диодов и транзисторов. Исследование современных компонентов на основе тонкоплёночных структур и нанотехнологий, таких как TFT-транзисторы и транзисторы на углеродных нанотрубках. Испытания оптоэлектронных приборов и солнечных элементов.
- Электронные и неэлектронные системы: Использование в научных установках и промышленности, таких как системы ионно-лучевой и электронно-лучевой литографии. Контроль малых токов пучка, высокочувствительных датчиков и детекторов. Применение в системах контроля заряда и электростатики, а также во встроенных прецизионных измерительных модулях для лабораторного оборудования.
- Другие области применения. Контроль утечки токов через изоляцию кабелей и подстанционного оборудования в энергетике и электроизоляционной промышленности. Медико-биологические исследования, включая измерение ионизационных токов и изучение биоэлектрических импедансов. Измерение токов от фемтоампер до миллиампер или сопротивлений от омов до петаом без замены прибора.
Преимущества TH2690A
- Приборы серии TH2690 измеряют постоянный ток от пикоамперных до десятков миллиамперных уровней. Максимальная чувствительность у моделей-фемтоамперметров (TH2690 и TH2691) составляет 0,1 фА, у пикоамперметров (TH2690A и TH2691A) — 1 фА. Максимальный предел измерения тока у всех моделей равен ±20 мА. Приборы автоматически или вручную переключают диапазоны измерения, используя интегрирование сигнала и цифровую фильтрацию для подавления шумов. Входная цепь амперметра имеет минимальное собственное падение напряжения — не более 20 мкВ на самом чувствительном диапазоне.
- Определение напряжения. Модели TH2690 и TH2690A могут выполнять функции высокоомного вольтметра с диапазоном измерения постоянного напряжения от 1 мкВ до 20 В при входном сопротивлении более 200 ТОм. Для подавления влияния паразитных токов утечки используется триаксиальное соединение с активным экранированием.
- Измерение электрического сопротивления. Старшие модели (TH2690 и TH2690A) измеряют сопротивления объектов в диапазоне от единиц мегом до экстремально высоких значений, используя встроенный источник регулируемого постоянного напряжения до ±1000 В. Максимально измеримое сопротивление достигает порядка 10^15 Ом для модели TH2690A и до 10^16 Ом для модели TH2690.
- Модель TH2690 измеряет накопленный электрический заряд в диапазоне от 2 фКл до 2 мкКл.
- Вычисление температуры и влажности. К приборам TH2690 и TH2690A можно подключать выносной датчик для измерения температуры и относительной влажности воздуха.
- Дополнительные функции обработки результатов. Во всех моделях реализованы функции математической обработки и контроля результатов измерений, включая режим Limit Test и статистический анализ.
- Графический интерфейс. Серия TH2690 оснащена цветным сенсорным дисплеем диагональю 5 дюймов, обеспечивающим визуализацию данных в реальном времени.

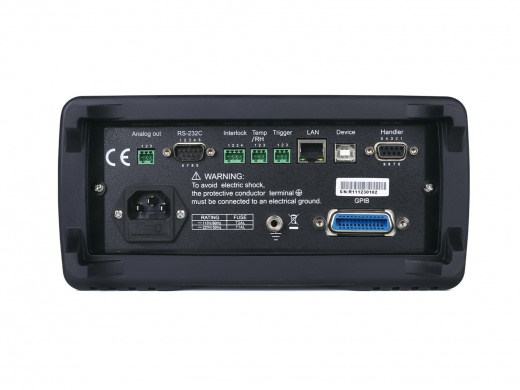

- Интерфейсы связи. Приборы серии TH2690 легко интегрируются в автоматизированные измерительные системы и оборудованы интерфейсами USB, LAN, GPIB и RS-232. Поддерживается протокол LXI для совместимости с сетевыми тестовыми системами.
Технические характеристики TH2690A
| Модель | TH2690 | TH2690A | TH2691 | TH2691A |
|---|---|---|---|---|
| Тип прибора (выполняемые функции) | Фемто/пикоамперметр, электрометр, петаомметр | Пикоамперметр, измеритель высокого сопротивления | Фемтоамперметр (прецизионный наноамперметр) | Пикоамперметр |
| Монитор | Цветной ЖК-дисплей с емкостным сенсорным экраном диагональю 5,0 дюйма | |||
| Количество разрядов | 6½ | |||
| Мин. разрешение по току | 0,1 фА | 1 фА | 0,1 фА | 1 фА |
| Диапазон измерения тока (DC) | 0,1 фА … 20 мА | 1 фА … 20 мА | 0,1 фА … 20 мА | 1 фА … 20 мА |
| Диапазон измерения напряжения (DC) | 1 мкВ … 20 В | 1 мкВ … 20 В | – | – |
| Макс. измеряемое сопротивление | до 10 ПОм (1×10^16 Ом) | до 10 ТОм (1×10^13 Ом) | – | – |
| Измерение заряда | 2 фКл … 2 мкКл | – | – | – |
| Датчики температуры/влажности | Есть | Есть | – / – | – / – |
| Встроенный источник напряжения | ±1000 В (шаг 0,7 мкВ) | ±1000 В (шаг 0,7 мкВ) | – | – |
| Скорость измерения | 20, 200, 2000 мс | |||
| Габариты | 215 (Ш) × 88 (В) × 412 (Г) мм | |||
| Вес | 3.5 кг | |||
