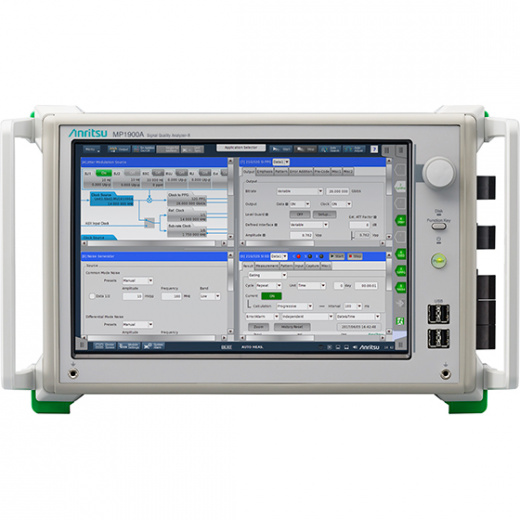

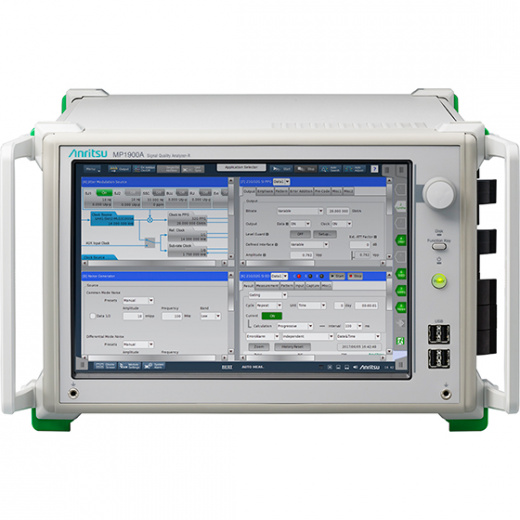

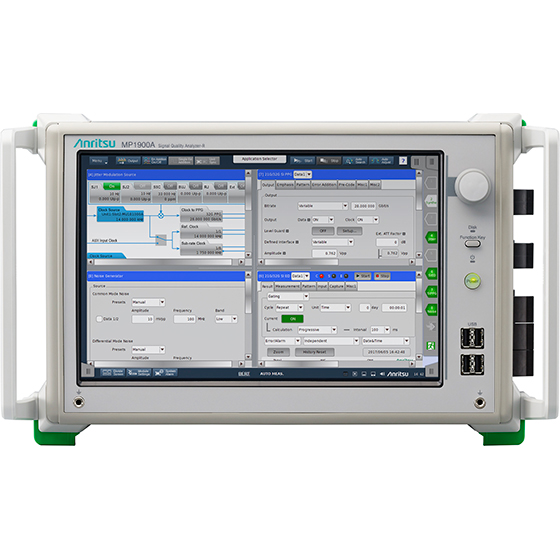

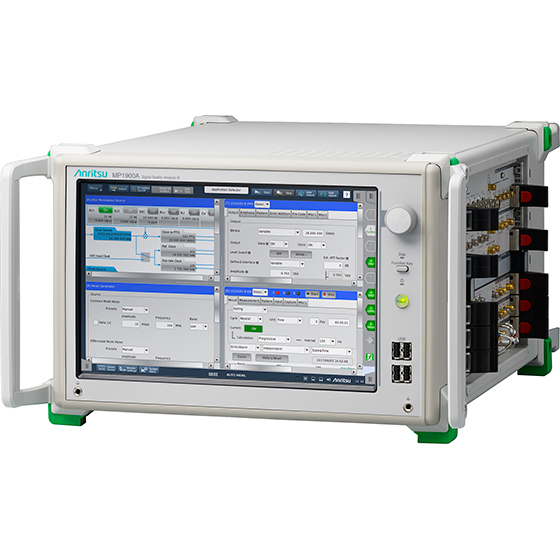

Anritsu MP1900A Анализатор качества сигнала-R

Anritsu MP1900A: Тестирование физического уровня до 64 Гбод (PAM4/NRZ)

MP1900A Анализатор качества сигнала-R (Signal Quality Analyzer-R) — модульный Тестер коэффициента битовых ошибок (BERT — Bit Error Rate Tester) нового поколения, разработанный для верификации и тестирования компонентов самых скоростных интерфейсов, включая 400GbE, 800GbE и шины PCI Express (PCIe) Gen 6.0.

Это не просто измерительный прибор, а комплексная, масштабируемая платформа, которая задает стандарты в области оценки целостности сигнала (Signal Integrity).

Анализатор качества сигнала Anritsu MP1900A — это высокопроизводительный bert (тестер коэффициента битовых ошибок), разработанный для оценки целостности сигнала (signal integrity) в новейших высокоскоростных устройствах. Благодаря модульной архитектуре с 8 слотами, он вмещает такие ключевые компоненты, как ppg (генератор паттернов), ed (детектор ошибок) и генераторы джиттера/шума. Эта универсальность позволяет MP1900A не только проводить измерения физического уровня для широкополосных сетевых интерфейсов, но и полноценно поддерживать тестирование шины pci express и других критически важных интерфейсов.

Преимущества Anritsu MP1900A

• MP1900A обеспечивает высочайшую точность и низкий уровень собственного шума (Low Intrinsic Jitter) — критически важные параметры для работы с высокими скоростями.
• Поддержка PAM4 и NRZ: Прибор полностью готов к работе с новейшей многоуровневой импульсно-амплитудной модуляцией PAM4 (Pulse Amplitude Modulation 4-Level), которая используется в сетях 400GbE и 800GbE, а также с традиционным форматом NRZ (Non-Return-to-Zero).
• Гибкий Диапазон Скоростей: Поддержка скоростей до 64 Гбод (Gbaud) и выше позволяет проводить тесты соответствия для PCI Express Gen 6.0 (64 GT/s), что делает Anritsu MP1900A незаменимым в разработке серверов и сетевого оборудования.
• Анализ FEC: Встроенные функции анализа FEC (Forward Error Correction — Прямое исправление ошибок) позволяют точно измерить частоту некорректируемых ошибок, что критически важно для оценки реального запаса по ошибкам в каналах с модуляцией PAM4.
• Благодаря 8 модульным слотам в основном блоке, MP1900A легко адаптируется к самым сложным многоканальным тестам и будущим требованиям:
• Многоканальные Тесты: Система легко масштабируется для тестирования многоканальных трансиверов и интерконнектов (например, QSFP-DD), обеспечивая до 16 каналов NRZ или 4 канала PAM4 в одном корпусе (в зависимости от конфигурации модулей).
• Генерация Стресс-Сигналов: Модули Генератора паттернов (PPG — Pulse Pattern Generator) и Детектора ошибок (ED — Error Detector) позволяют генерировать и анализировать сигналы с контролируемыми искажениями — джиттером (Jitter), перекрестными помехами (Crosstalk) и шумом (Voltage Noise Addition).
• MP1900A — это "все-в-одном" платформа для верификации физического уровня (Physical Layer):
• PCIe Link Training/LTSSM: Поддерживает Link Training (Тренировка линии связи) и анализ LTSSM (Link Training Status State Machine — Конечный автомат состояния тренировки линии связи) для высокоскоростных шин PCIe Gen 3.0 до Gen 6.0.
• Jitter Tolerance Test: Прецизионный генератор джиттера (Jitter Addition) и шума позволяет проводить полные тесты на устойчивость приемника (Receiver Tolerance Test) согласно отраслевым стандартам.

Комплектация Anritsu MP1900A

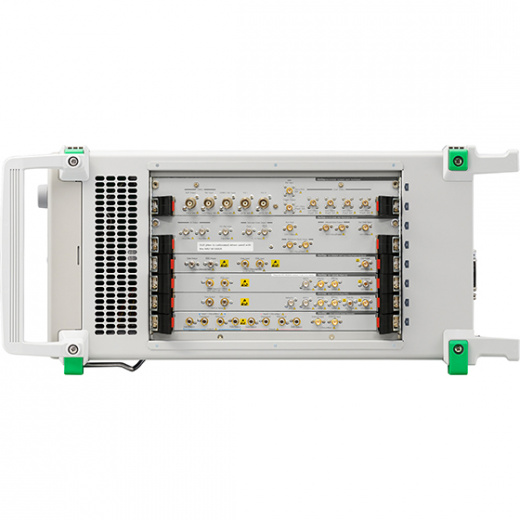

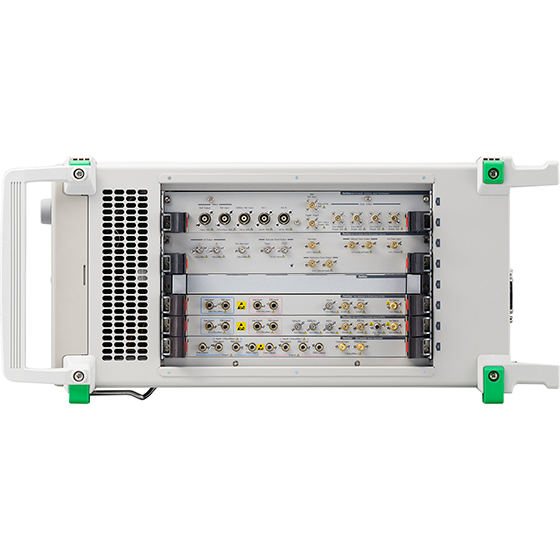

Базовый анализатор Anritsu MP1900A представляет собой модульный 8-слотовый корпус (Main Frame). Для создания рабочей измерительной системы необходима установка функциональных модулей:

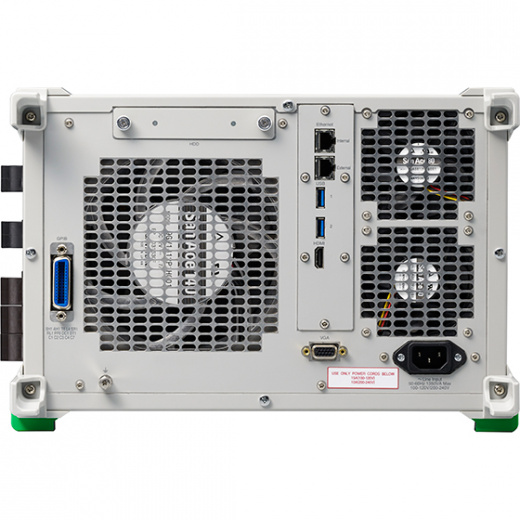

• Основной блок MP1900A: Шасси с 8 слотами, дисплеем 12.1 дюйма, интерфейсами LAN и GPIB (General Purpose Interface Bus).
• Модули Генератора Паттернов (PPG): Например, MU196020A для генерации высококачественных сигналов PAM4/NRZ до 64.2 Гбод.
• Модули Детектора Ошибок (ED): Например, MU196040A/B для высокочувствительного приема и анализа BER (Bit Error Rate).
• Модули Добавления Шума/Джиттера (Noise/Jitter Generator): Для создания контролируемых стресс-условий.
• Измерительное ПО (Software): Пакеты для автоматизации тестов (например, MX183000A High-Speed Serial Data Test Software) и специализированные приложения для стандартов PCIe и USB.

Применение Anritsu MP1900A

MP1900A Анализатор качества сигнала-R является основным инструментом для научно-исследовательских и опытно-конструкторских работ (R&D) и тестирования на соответствие (Compliance Test) в следующих областях:

• Центры Обработки Данных (ЦОД) и Облачные Сети:
• Разработка и тестирование оптических трансиверов (Optical Modules), таких как QSFP-DD и OSFP, для стандартов 100GbE, 400GbE, 800GbE.
• Оценка активных оптических кабелей (AOC — Active Optical Cables) и пассивных медных кабелей (DAC — Direct Attach Cables).
• Высокоскоростные Компьютерные Шины:
• Тестирование приемников (Rx Test) и передатчиков (Tx Test) для PCI Express Gen 5.0, Gen 6.0.
• Верификация интерфейсов USB3.2, USB4, Thunderbolt 3.
• Разработка Компонентов:
• Оценка высокоскоростных микросхем SERDES (Serializer/Deserializer), Gearbox/Retimer, а также драйверов и усилителей для оптических приемопередатчиков.

Технические характеристики Anritsu MP1900A
