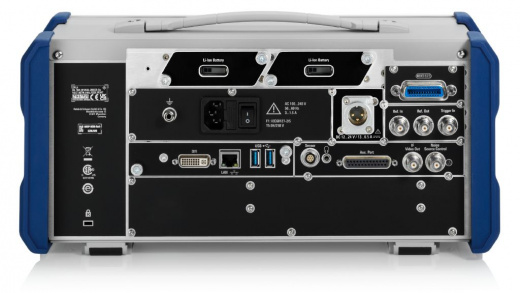

R&S ZNL6 Векторный анализатор цепей
Цена по запросу
Арт. ZNL6
Сетевой анализатор R&S ZNL6 предназначен для быстрого и точного измерения параметров сетей. Включает в себя опциональный анализатор спектра с независимым источником CW и поддержкой датчика мощности, позволяя глубоко анализировать и оптимизировать сетевую топологию.
Характеристики
Госреестр СИ
—
77623-20
Диапазон частот
—
5 кГц - 6 ГГц
Количество портов
—
2
Разъем
—
N-типа (розетка)
Дисплей
—
10,1" ЖК-дисплей WXGA
Динамический диапазон, дБ
—
120
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S ZNL6 Векторный анализатор цепей
Цена по запросу
Арт. ZNL6
#PROP_TITLE#
—
#PROP_VALUE#
R&S ZNL6: высокоточный векторный анализатор цепей для лабораторий и производства
R&S ZNL6 — компактный векторный анализатор цепей (VNA), предназначенный для измерений параметров ВЧ- и СВЧ-компонентов. Устройство применяется в разработке и тестировании антенн, фильтров, усилителей, кабельных сборок и других компонентов беспроводных систем. Благодаря высокой точности и скорости измерений ZNL6 востребован в телекоммуникациях, аэрокосмической отрасли, автомобильной электронике и научных исследованиях.Основные характеристики ZNL6
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 5 кГц до 6 ГГц |
| Динамический диапазон | до 120 дБ |
| Уровень шума | -110 дБн |
| Погрешность измерения | ±0,3 дБ |
| Количество портов | 2 |
Анализатор цепей ZNL6 предназначен для измерения параметров S, анализа характеристик устройств, исследования импеданса и измерения фазовых характеристик сигналов. Он поддерживает различные методы калибровки, включая Short-Open-Load-Thru, Thru-Reflect-Line и другие, что позволяет достигать высокой точности измерений.
Прибор имеет ряд функций и особенностей, включая широкий диапазон частот, дополнительный спектральный анализ и поддержку датчика мощности, опцию анализа спектра генератора сигналов CW, экономичный и портативный дизайн, а также точность и универсальность.
Ключевые преимущества ZNL6
- Компактность и мобильность — прибор занимает минимум места на рабочем столе, подходит для полевых измерений.
- Интуитивный интерфейс — сенсорный дисплей с логичной навигацией сокращает время настройки.
- Низкий уровень шума — точность ±0,03 дБ по коэффициенту передачи снижает погрешности при калибровке.
- Гибкость — поддержка внешних миксеров и опциональное увеличение диапазона частот.
R&S ZNL6 сочетает лабораторную точность с промышленной надежностью. Его ключевые преимущества — скорость, компактность и модульная архитектура — делают его оптимальным решением для задач, где критичны повторяемость и детализация результатов. Прибор интегрируется в автоматизированные тестовые системы через LAN, USB и GPIB, поддерживая стандарты SCIP и IVI.
Аппаратные опции ZNL6
| Продукт и номер заказа | Описание |
|---|---|
| Расширенный диапазон мощности | |
| R&S®ZNL3-B22 (1323.1860.02) | Расширенный диапазон мощности для R&S®ZNL3; Расширяет диапазон выходной мощности R&S®ZNL3 до -40 дБмВт. |
| R&S®ZNL4-B22 (1303.8118.02) | Расширенный диапазон мощности для R&S®ZNL4; Расширяет диапазон выходной мощности R&S®ZNL4 до -40 дБмВт |
| R&S®ZNL6-B22 (1323.2021.02) | Расширенный диапазон мощности для R&S®ZNL6; Расширяет диапазон выходной мощности R&S®ZN63 до -40 дБмВт |
| R&S®ZNL14-B22 (1303.8153.02) | Расширенный диапазон мощности для R&S®ZNL14; Расширяет диапазон выходной мощности R&S®ZNL4 до -40 дБмВт |
| R&S®ZNL20-B22 (1303.9089.02) | Расширенный диапазон мощности для R&S®ZNL20; Расширяет диапазон выходной мощности R&S®ZNL20 до -40 дБмВт |
| Ступенчатые аттенюаторы приемников | |
| R&S®ZNL3-B31 (1323.1848.02) | Ступенчатый аттенюатор приемника для R&S®ZNL3, порт 1; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| R&S®ZNL3-B32 (1323.1854.02) | Ступенчатый аттенюатор приемника для R&S®ZNL3, порт 2; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ |
| R&S®ZNL4-B31 (1303.8124.02) | Ступенчатый аттенюатор приемника для R&S®ZNL4, порт 1; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| R&S®ZNL4-B32 (1303.8130.02) | Ступенчатый аттенюатор приемника для R&S®ZNL4, порт 2; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| R&S®ZNL6-B31 (1323.2038.02) | Ступенчатый аттенюатор приемника для R&S®ZNL6, порт 1; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| R&S®ZNL6-B32 (1323.2044.02) | Ступенчатый аттенюатор приемника для R&S®ZNL6, порт 2; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| R&S®ZNL14-B31 (1303.8160.02) | Ступенчатый аттенюатор приемника для R&S®ZNL14, порт 1; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| R&S®ZNL14-B32 (1303.8176.02) | Ступенчатый аттенюатор приемника для R&S®ZNL14, порт 2; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| R&S®ZNL20-B31 (1303.9095.02) | Ступенчатый аттенюатор приемника для R&S®ZNL20, порт 1; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| R&S®ZNL20-B32 (1303.9108.02) | Ступенчатый аттенюатор приемника для R&S®ZNL20, порт 2; Для ступенчатого аттенюатора приемника может быть установлено значение до 30 дБ с шагом 10 дБ. |
| Анализ спектра | |
| R&S®ZNL3-B1 (1323.1802.02) | Функция анализатора спектра для R&S®ZNL3; Превращает R&S®ZNL2 в полнофункциональный анализатор спектра, добавляя набор функций R&S®FPL |
| R&S®ZNL4-B1 (1303.8099.02) | Функция анализатора спектра для R&S®ZNL4; Превращает R&S®ZNL4 в полнофункциональный анализатор спектра, добавляя набор функций R&S®FPL. |
| R&S®ZNL6-B1 (1323.2067.02) | Функция анализатора спектра для R&S®ZNL6; Превращает R&S®ZNL6 в полнофункциональный анализатор спектра, добавляя набор функций R&S®FPL |
| R&S®ZNL14-B1 (1303.8082.02) | Spectrum analyzer function for R&S®ZNL14; Transforms the R&S®ZNL14 into a full-featured spectrum analyzer by adding the R&S®FPL scope of functions |
| R&S®ZNL20-B1 (1303.8101.02) | Spectrum analyzer function for R&S®ZNL20; Transforms the R&S®ZNL20 into a full-featured spectrum analyzer by adding the R&S®FPL scope of functions |
| Прочее | |
| R&S®FPL1-B4 (1323.1902.02) | Точный термостатированный опорный кварцевый генератор; Прецизионный источник опорной частоты |
| R&S®FPL1-B5 (1323.1883.02) | Дополнительные интерфейсы; Выход видеосигнала, выход ПЧ, управление источником помех, порт AUX, разъем для датчиков мощности R&S®NRP |
| R&S®FPL1-B10 (1323.1890.02) | Интерфейс GPIB; Дополнительный интерфейс для дистанционного управления по GPIB, съемный блок |
| R&S®FPL1-B11 (1323.1619.02) | Обход ЖИГ-преселектора; Дает возможность использовать полную полосу анализа 40 МГц для частот до 26,5 ГГц |
| R&S®FPL1-B30 (1323.1877.02) | Источник питания постоянного тока для подачи напряжения 12/24 В |
| R&S®FPL1-B31 (1323.1725.02) | Литий-ионный аккумулятор |
| R&S®FPL1-B40 (1323.1931.02) | Ширина полосы анализа 40 МГц; Дает возможность использовать полосу пропускания 40 МГц для опции анализа спектра R&S®ZNLx-B1 |
| R&S®ZNL-B19 (1323.2938.02) | Дополнительная съемная плата ПК с SSD-накопителем; Дополнительный съемный твердотельный диск, устанавливаемый на плате ПК, содержащий встроенное ПО анализатора |
| R&S®FPL1-Z1 (1323.1960.02) | Прочная защитная крышка |
| R&S®FPL1-Z2 (1323.1977.02) | Сумка для транспортировки, с прозрачной крышкой |
| R&S®FPL1-Z3 (1323.1683.02) | Кобура для переноски |
| R&S®FPL1-Z4 (1323.1677.02) | Резервный аккумулятор |
| R&S®FPL1-Z6 (1323.1954.02) | Набор для монтажа на стойку (RAL 5014 голубино-синий) |
| R&S®FPL1-Z6B (1323.1954.03) | Набор для монтажа на стойку (RAL 5014 фиолетово-синий) |
| R&S®FS-SNS18 (1338.8008.18) | Интеллектуальный источник шума в диапазоне от 10 МГц до 18 ГГц |
| R&S®FS-SNS26 (1338.8008.26) | Интеллектуальный источник шума в диапазоне от 10 МГц до 26,5 ГГц |
| R&S®RT-ZA9 (1417.0909.02) | Адаптер типа N (вилка) для пробников R&S®RT-Zx; Для подключения пробников R&S®RT-Zx к анализаторам цепей и спектра с разъемами N (розетка); USB-разъем для питания и связи |
| R&S®RT-ZS30 (1410.4309.02) | Активный несимметричный пробник, 3 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZS60 (1418.7307.02) | Активный несимметричный пробник, 6 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZD30 (1410.4609.02) | Активный дифференциальный пробник, 3,0 ГГц, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZD40 (1410.5205.02) | Активный дифференциальный пробник, 4,5 ГГц, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZPR40 (1800.5406.02) | Пробник для шин питания, 4 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz |
Основная информация
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
77623-20
Тип анализатора
Лабораторный
Размер (ВхШхГ), см
18,6х40,8х23,5
Вес, кг
6
Страна производства
Германия
Технические характеристики
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
5 кГц - 6 ГГц
Количество портов
2
Разъем
N-типа (розетка)
Дисплей
10,1" ЖК-дисплей WXGA
Динамический диапазон, дБ
120
Вид измерений
Анализ цепей
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN
