R&S ZNB4 Векторный анализатор цепей
Цена по запросу
Арт. ZNB4
Векторный анализатор цепей R&S ZNB4 - идеальный инструмент для измерения и анализа радиочастотных цепей в диапазоне до 4,5 ГГц. Прибор имеет два или четыре порта. Обеспечивает возможность анализировать импеданс, модульную и фазовую характеристики с высокой точностью и скоростью.
Характеристики
Госреестр СИ
—
49105-12
Диапазон частот
—
9 кГц - 4,5 ГГц
Количество портов
—
2/4
Разъем
—
N-типа (розетка)
Дисплей
—
12,1 дюйма WXGA (1280х800 пикселей)
Уровень собственных шумов, дБм
—
-130
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S ZNB4 Векторный анализатор цепей
Цена по запросу
Арт. ZNB4
#PROP_TITLE#
—
#PROP_VALUE#
R&S ZNB4 - профессиональное решение для различных задач
Векторный анализатор цепей R&S ZNB4 – это высокоточный прибор для анализа ВЧ- и СВЧ-компонентов, отличающийся широкой полосой частот, низким уровнем шумов и высокой скоростью измерений. Устройство применяется в разработке, производстве и тестировании радиочастотных компонентов, антенн, фильтров, усилителей и других устройств.R&S ZNB4 позволяет проводить комплексные измерения характеристик различных радиотехнических устройств с минимальной погрешностью. Прибор является надежным инструментом для решения самых сложных измерительных задач, обеспечивая высокую точность и скорость проведения исследований.
Анализатор представлен в двух вариантах:
- Двухпортовая модель -1334.3330.22 (номер заказа)

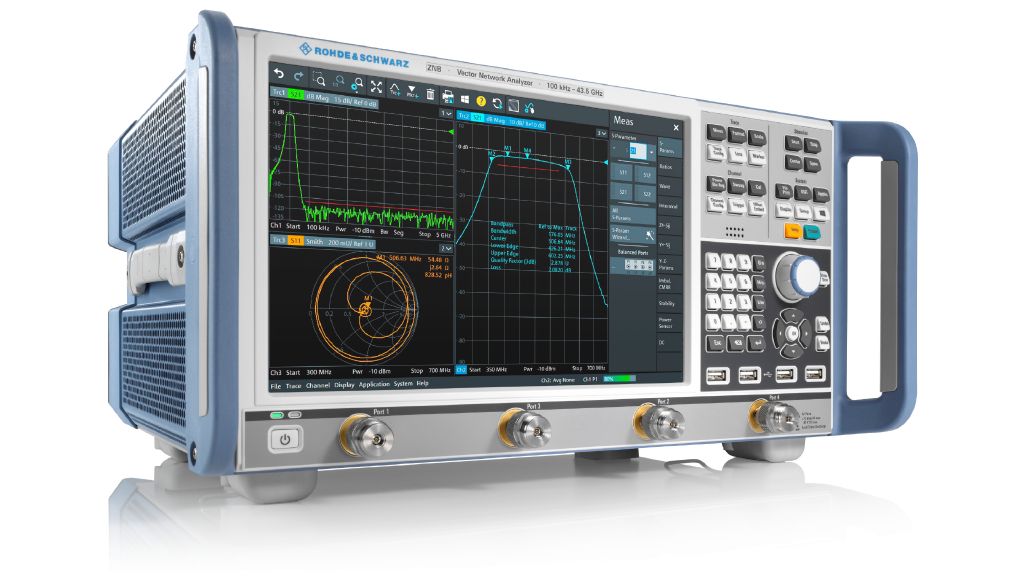

- Четырехпортовая модель -1334.3330.24 (номер заказа)
Основные характеристики ZNB4
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 4,5 ГГц |
| Динамический диапазон | до 140 дБ |
| Количество портов | 2 или 4 |
| Диапазон развертки по мощности | 98 дБ |
| DANL на частоте 1 ГГц | 130 дБм |
| Время развертки | 4 мс для 401 точки |
Ключевые возможности ZNB4
- S-параметры и импедансный анализ – точные измерения коэффициентов передачи, отражения, групповых задержек.
- Непрерывный и дискретный режимы – гибкость при тестировании узкополосных и широкополосных компонентов.
- Встроенный генератор сигналов – возможность совмещения анализа и генерации без внешних приборов.
- Автоматические калибровки – TRL, SOLT, ECal для минимизации погрешностей.
Особенности и преимущества R&S ZNB4
- Низкая погрешность: высокая повторяемость результатов благодаря цифровой обработке сигналов;
- Гибкость конфигурации: поддержка опциональных модулей (увеличение частотного диапазона, дополнительные порты).

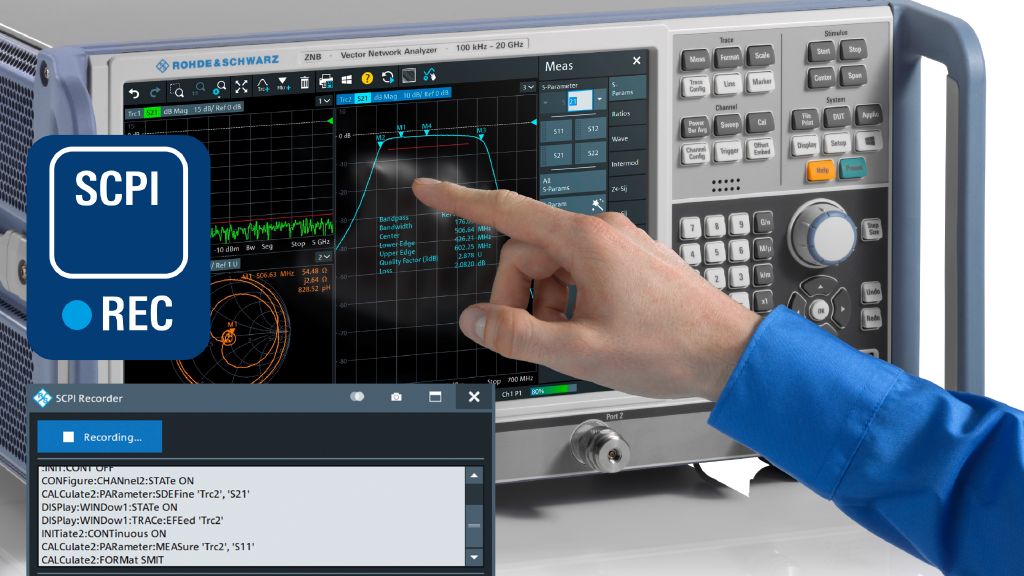

- Интуитивный интерфейс: сенсорный дисплей и ПО с возможностью автоматизации (SCPI, LabVIEW, Python).
- Компактность и энергоэффективность: прибор подходит для лабораторных и производственных условий.
Особенностью прибора является его высокодинамичный диапазон и низкий уровень шума, что особенно важно при работе с высокочувствительными устройствами. Это позволяет проводить точные измерения даже при наличии сильных внешних помех, что часто встречается в лабораторных и производственных условиях.
Области применения ZNB4
- Разработка РЧ-компонентов – антенны, фильтры, дуплексеры, усилители.
- Производственный контроль – быстрый тест параметров на линии сборки.
- Академические исследования – изучение материалов, проектирование микрополосковых структур.
- Спутниковая и радиолокационная техника – анализ широкополосных сигналов.
Аппаратные опции R&S ZNB
| Продукт и номер заказа | Описание |
|---|---|
| Ступенчатые аттенюаторы приемников | |
| R&S®ZNB4-B31 (1316.0185.02) | Ступенчатый аттенюатор приемника, порт 1, для R&S®ZNB4; Диапазон частот: от 9 кГц до 4,5 ГГц |
| R&S®ZNB4-B32 (1316.0179.02) | Ступенчатый аттенюатор приемника, порт 2, для R&S®ZNB4; Диапазон частот: от 9 кГц до 4,5 ГГц |
| R&S®ZNB4-B33 (1316.0262.02) | Ступенчатый аттенюатор приемника, порт 3, для R&S®ZNB4; Диапазон частот: от 9 кГц до 4,5 ГГц |
| R&S®ZNB4-B34 (1316.0433.02) | Ступенчатый аттенюатор приемника, порт 4, для R&S®ZNB4; Диапазон частот: от 9 кГц до 4,5 ГГц |
| R&S®ZNB8-B31 (1316.0191.02) | Ступенчатый аттенюатор приемника, порт 1, для R&S®ZNB8; Диапазон частот: от 9 кГц до 8,5 ГГц |
| R&S®ZNB8-B32 (1316.0204.02) | Ступенчатый аттенюатор приемника, порт 2, для R&S®ZNB8; Диапазон частот: от 9 кГц до 8,5 ГГц |
| R&S®ZNB8-B33 (1316.0162.02) | Ступенчатый аттенюатор приемника, порт 3, для R&S®ZNB8; Диапазон частот: от 9 кГц до 8,5 ГГц |
| R&S®ZNB8-B34 (1316.0440.02) | Ступенчатый аттенюатор приемника, порт 4, для R&S®ZNB8; Диапазон частот: от 9 кГц до 8,5 ГГц |
| Внутренние источники | |
| R&S®ZNB-B2 (1317.7954.02) | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB4/R&S®ZNB8 (требуется четырехпортовая модель) |
| R&S®ZNB20-B2 (1317.8980.02) | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB20 (требуется четырехпортовая модель) |
| R&S®ZNB26-B2 (1350.5470.02) | Second Internal Generator for Four-Port R&S®ZNB26 (требуется четырехпортовая модель) |
| R&S®ZNB40-B2 (1332.8129.02) | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB40 (требуется четырехпортовая модель) |
| R&S®ZNB43-B2 (1334.4343.02) | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB43 (требуется четырехпортовая модель) |
| Расширенный диапазон мощности | |
| R&S®ZNB4-B22 (1316.0210.02) | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB4; Диапазон частот: от 9 кГц до 4,5 ГГц |
| R&S®ZNB4-B24 (1316.0233.02) | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB4; Диапазон частот: от 9 кГц до 4,5 ГГц |
| R&S®ZNB8-B22 (1316.0227.02) | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB8 |
| R&S®ZNB8-B24 (1316.0240.02) | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB8 |
| R&S®ZNB20-B22 (1317.8950.02) | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB20; Диапазон частот: от 100 кГц до 20 ГГц |
| R&S®ZNB20-B24 (1317.8967.02) | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB20; Диапазон частот: от 100 кГц до 20 ГГц |
| R&S®ZNB26-B22 (1350.5457.02) | Extended power range for Two-Port R&S®ZNB26; Frequency range: 100 kHz to 26.5 GHz |
| R&S®ZNB26-B24 (1350.5463.02) | Extended power range for Four-Port R&S®ZNB26; Frequency range: 100 kHz to 26.5 GHz |
| R&S®ZNB40-B22 (1317.8973.02) | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB40; Диапазон частот: от 100 кГц/10 МГц до 40 ГГц |
| R&S®ZNB40-B24 (1332.8112.02) | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB40; Диапазон частот: от 100 кГц до 40 ГГц |
| R&S®ZNB43-B22 (1334.4320.02) | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB43; Диапазон частот: от 100 кГц до 43,5 ГГц |
| R&S®ZNB43-B24 (1334.4337.02) | Extended power range for Four-Port R&S®ZNB43; Frequency range: 100 kHz to 43.5 GHz |
| Расширенный динамический диапазон | |
| R&S®ZNB4-B52 (1319.4975.02) | Расширенный динамический диапазон для двухпортового прибора R&S®ZNB4; Диапазон частот: от 9 кГц до 4,5 ГГц |
| R&S®ZNB4-B54 (1319.4981.02) | Расширенный динамический диапазон для четырехпортового прибора R&S®ZNB4; Диапазон частот: от 9 кГц до 4,5 ГГц |
| R&S®ZNB8-B52 (1319.4998.02) | Расширенный динамический диапазон для двухпортового прибора R&S®ZNB8; Диапазон частот: от 9 кГц до 8,5 ГГц |
| R&S®ZNB8-B54 (1319.5007.02) | Расширенный динамический диапазон для четырехпортового прибора R&S®ZNB8; Диапазон частот: от 9 кГц до 8,5 ГГц |
| Прочее | |
| R&S®ZNB-B1 (1316.1700.02) | Тройник смещения для двухпортового анализатора R&S®ZNB8; Диапазон частот: от 100 кГц до 4,5/8,5 ГГц |
| R&S®ZNB-B1 (1316.1700.04) | Тройник смещения для четырехпортового анализатора R&S®ZNB8; Диапазон частот: от 100 кГц до 4,5/8,5 ГГц |
| R&S®ZNB-B4 (1316.1769.02) | Прецизионный кварцевый термостат опорной частоты (аппаратная опция) |
| R&S®ZNB-B10 (1311.5995.02) | Интерфейс GPIB (только для 1-го поколения ZNB) |
| R&S®ZNB-B10 (1311.5995.04) | Интерфейс GPIB |
| R&S®ZNB-B12 (1319.5088.02) | Управление устройством (требуется для непосредственного управления коммутационными матрицами) |
| R&S®ZN-B121 (1323.9290.00) | Кабель для прямого управления |
| R&S®ZN-B14 (1316.2459.05) | Вход/выход обработчика (Универсальный интерфейс) |
| R&S®ZN-B15 (1323.9355.02) | GPIO-интерфейс входного ВЧ-каскада (несовместим с R&S®ZNB-B1 и ZNB 2-го поколения) |
| R&S®ZN-B15 (1323.9355.03) | GPIO-интерфейс входного ВЧ-каскада (несовместим с R&S®ZNB-B1 и ZNB 2-го поколения) |
| R&S®ZNB-B81 (1316.0004.02) | Входы постоянного тока |
| R&S®ZNB40-B73 (1338.1903.02) | Внутренний ограничитель электростатического разряда (только для R&S®ZNB40 модель 1311.6010.72) |
| R&S®ZNB-B19 (1323.9490.07) | Дополнительный 64-разрядный съемный жесткий диск (Windows Embedded Standard 64 bit) |
| R&S®ZNB-B19 (1323.9490.10) | Дополнительный 64-разрядный съемный жесткий диск для LPW11 (Windows Embedded Standard 7 64 bit) |
| R&S®ZNB-B19 (1334.3860.02) | Дополнительный 64-разрядный съемный твердотельный диск (SSD) для LPW11 (Windows 10 IoT Enterprise 2016 LTSB 64 bit) |
| R&S®ZNB-B19 (1334.3860.03) | Дополнительный 64-разрядный съемный твердотельный диск (SSD) с Win10 (для второго поколения R&S®ZNB) |
| R&S®ZNB-B19 (1334.3860.04) | Дополнительный съемный твердотельный накопитель для R&S®ZNB с LPW11 Windows 10 IoT Enterprise 2021 LTSC (64-битная версия) |
| R&S®ZNB-B19 (1334.3860.05) | Дополнительный съемный твердотельный накопитель для R&S®ZNB с IPS14 Windows 10 IoT Enterprise 2021 LTSC (64-битная версия) |
| R&S®ZNB40-U73 (1338.1910.02) | Комплект для модернизации ограничителя электростатического разряда (только для R&S®ZNB40 модель 1311.6010.72) |
| R&S®ZNB-U64 (1326.8066.64) | Комплект для обновления, 64-разрядный |
| R&S®ZN-Z15 (1325.5905.02) | Внешний GPIO-интерфейс входного ВЧ-каскада (MIPI) (включает переходники) |
| R&S®ZN-Z15 (1325.5905.03) | Внешний GPIO-интерфейс входного ВЧ-каскада (MIPI) (включает измерения напряжения и тока и переходники) |
| R&S®ZN-Z25 (1334.3424.02) | Дополнительный интерфейсный кабель для GPIO-интерфейса входного ВЧ-каскада (R&S®ZN-Z15) (включая переходники) |
| R&S®ZZA-KN5 (1175.3040.00) | Держатель для 19-дюймовой стойки |
| R&S®ZN-Z28 (1326.6605.02) | Полужесткие кабели N (вилка) - 3,5 мм (вилка) для подключения блоков R&S®ZN-Z84 к 4-портовому прибору R&S®ZNB4/8 |
| R&S®ZNB-U21 (1338.9240.02) | Windows upgrade for R&S®ZNB with LPW11, incl. 512 GB SSD (для R&S®ZNB с номером материала 1311.6010.xx) |
| R&S®ZNB-U20 (1338.9233.02) | Windows upgrade for R&S®ZNB with LPW10, incl. 512 GB SSD and LPW11 (для R&S®ZNB с номером материала 1311.6010.xx) |
| R&S®ZNB-U22 (1338.9256.02) | Windows upgrade for R&S®ZNB with LPW11, incl. 512 GB SSD (для R&S®ZNB с номером материала 1334.3330.xx) |
Основная информация
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
49105-12
Тип анализатора
Лабораторный
Размер (ВхШхГ), см
23,96х46,25х36,15
Вес, кг
16
Страна производства
Германия
Технические характеристики
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
9 кГц - 4,5 ГГц
Количество портов
2/4
Разъем
N-типа (розетка)
Дисплей
12,1 дюйма WXGA (1280х800 пикселей)
Уровень собственных шумов, дБм
-130
Динамический диапазон, дБ
140
Вид измерений
Анализ цепей

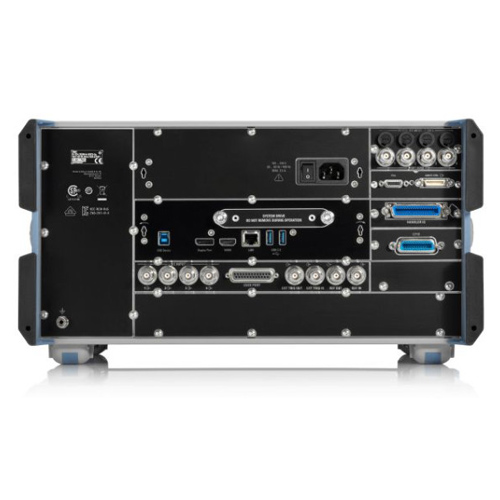

Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN, GPIB
