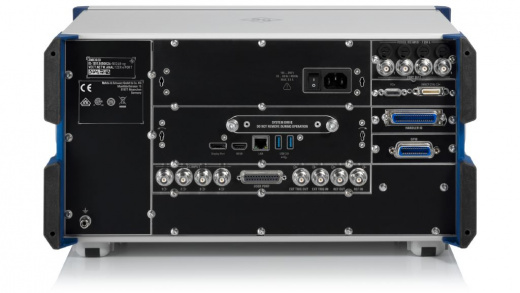

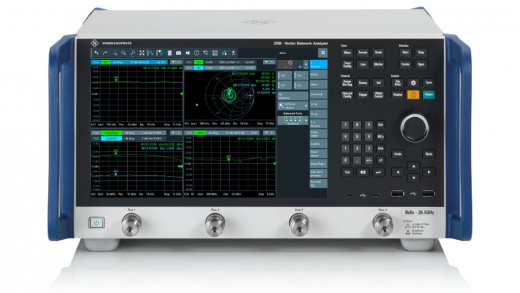

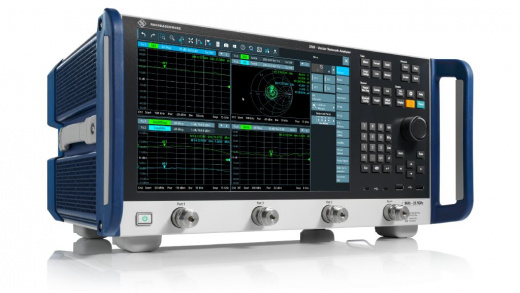

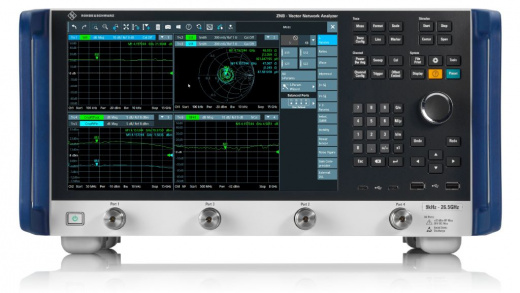

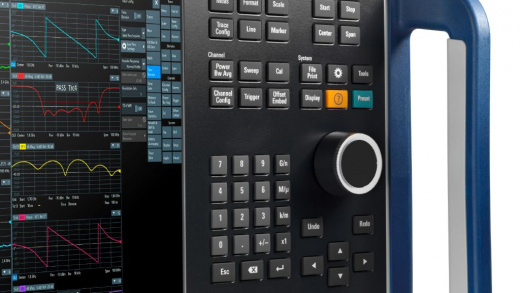

R&S ZNB3020 Векторный анализатор цепей

R&S ZNB3020 - инновационное решение для точных измерений

ZNB3020 представляет собой современный векторный анализатор цепей (VNA) производства Rohde & Schwarz, который устанавливает новые стандарты точности и производительности в области высокочастотных измерений. Этот прибор разработан для инженеров и технологов, работающих с радиочастотными (ВЧ) и сверхвысокочастотными (СВЧ) компонентами в диапазоне до 20 ГГц. Благодаря передовой архитектуре и инновационным алгоритмам обработки сигналов анализатор обеспечивает исключительную точность измерений при анализе таких параметров, как S-параметры, импеданс, коэффициент стоячей волны (КСВ), групповое время задержки и многие другие ключевые характеристики ВЧ-устройств.

Анализатор ZNB3020 представлен в двух вариантах:

1. Двухпортовая модель -1351.5050.22 (номер заказа)
2. Четырехпортовая модель -1351.5050.24 (номер заказа)

Основные характеристики ZNB3020

Наименование характеристики	Значение
Диапазон частот	от 9 кГц до 20 ГГц
Количество портов	2 или 4
Динамический диапазон	до 150 дБ
Разрешение по частоте	1 Гц
Время развертки	11,8 мс (1601 точка, от 1 МГц до 26,5 ГГц)
Выходная мощность	11 дБмВт на частоте 26,5 ГГц

Основные функции ZNB3020

• Анализ параметров передачи и отражения сигналов;
• Векторная оценка амплитудных и фазовых характеристик;
• Измерение характеристик импеданса и адмиттанса;
• Тестирование компонентов радиочастотных цепей;
• Калибровка устройств и систем

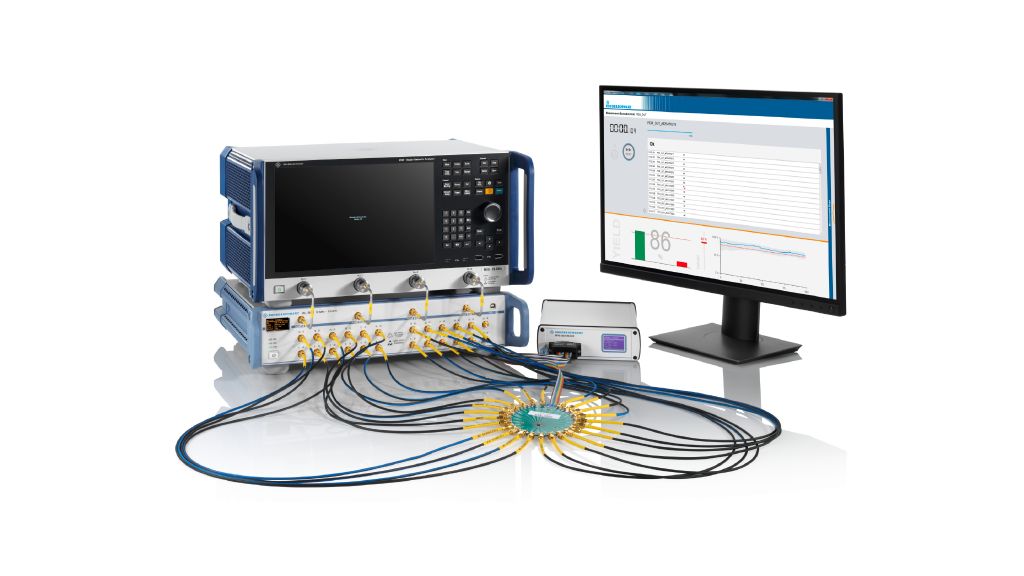

Анализатор ZNB3020 отличается стабильностью в условиях длительных измерений благодаря термостабилизированному гетеродину. Встроенная система самодиагностики минимизирует downtime. Поддержка удаленного управления (SCPI, LabVIEW, Python) интегрирует прибор в автоматизированные тестовые стенды.

Преимущества R&S ZNB3020

1. Гибкость настройки – пользовательские калибровки (SOLT, TRL, ECal) и возможность автоматической компенсации потерь в фидерах.
2. Интуитивный интерфейс – сенсорный дисплей и логичная навигация.
3. Расширенные математические функции – преобразования импеданса, групповой задержки, декомпозиция режимов.
4. Высокая чувствительность для работы со слабыми сигналами

R&S ZNB3020 – решение для задач, требующих высокой точности и повторяемости результатов. Сочетание широкого функционала, модульной архитектуры и надежности делает его инструментом выбора в индустрии RF-технологий.

Аппаратные опции ZNB3020

Продукт (Номер заказа)	Описание
Общие
R&S®ZNB3-B1 (1351.5115.02)	Тройники смещения для 2-портового базового блока R&S®ZNB3004. Диапазон частот: от 100 кГц до 4,5/9 ГГц
R&S®ZNB3-B1 (1351.5121.02)	Тройники смещения для 4-портового базового блока R&S®ZNB3004. Диапазон частот: от 100 кГц до 4,5/9 ГГц
R&S®ZNB3-B2 (1351.5138.02)	Второй внутренний генератор для 4-портового R&S®ZNB3004. Требуется 4-портовая модель R&S®ZNB3004
R&S®ZNB3-B2 (1351.5144.02)	Второй внутренний генератор для 4-портового R&S®ZNB3020. Требуется 4-портовая модель R&S®ZNB3020
R&S®ZNB-B4 (1316.1769.02)	Прецизионный кварцевый термостат опорной частоты (аппаратная опция)
R&S®ZNB-B10 (1311.5995.04)	Интерфейс GPIB
R&S®ZNB-B12 (1319.5088.02)	Управление устройством. Требуется для непосредственного управления коммутационными матрицами
R&S®ZN-B14 (1316.2459.05)	Вход/выход обработчика (Универсальный интерфейс)
R&S®ZNB-B81 (1316.0004.02)	Входы постоянного тока
R&S®ZNB3-B19 (1351.5821.02)	Дополнительный съемный жесткий диск для R&S®ZNB3000 с IPS15, Windows 11 512 ГБ
Расширения диапазона частот
R&S®ZNB3-B082 (1351.5067.02)	Расширение диапазона частот для 2-портового R&S®ZNB3004. Увеличение частоты с 4,5 ГГц до 9 ГГц
R&S®ZNB3-B084 (1351.5067.04)	Расширение диапазона частот для 4-портового R&S®ZNB3004. Увеличение частоты с 4,5 ГГц до 9 ГГц
R&S®ZNB3-B262 (1351.5073.02)	Расширение диапазона частот для 2-портового R&S®ZNB3020. Увеличение частоты с 20 ГГц до 26,5 ГГц
R&S®ZNB3-B264 (1351.5073.04)	Расширение диапазона частот для 4-портового R&S®ZNB3020. Увеличение частоты с 20 ГГц до 26,5 ГГц
Расширенный диапазон мощности
R&S®ZNB3-B22 (1351.5173.02)	Расширение диапазона мощности до -60 дБмВт для 2-портового базового блока R&S®ZNB3004
R&S®ZNB3-B24 (1351.5180.02)	Расширение диапазона мощности до -60 дБмВт для 4-портового базового блока R&S®ZNB3004
R&S®ZNB3-B22 (1351.5196.02)	Расширение диапазона мощности до -60 дБмВт для 2-портового базового блока R&S®ZNB3020
R&S®ZNB3-B24 (1351.5209.02)	Расширение диапазона мощности до -60 дБмВт для 4-портового базового блока R&S®ZNB3020
Ступенчатые аттенюаторы приемников
R&S®ZNB3-B31 (1351.5250.02)	Ступенчатый аттенюатор приемника, электронный порт 1, 30 дБ, шаги 10 дБ для R&S®ZNB3004
R&S®ZNB3-B32 (1351.5267.02)	Ступенчатый аттенюатор приемника, электронный порт 2, 30 дБ, шаги 10 дБ для R&S®ZNB3004
R&S®ZNB3-B33 (1351.5273.02)	Ступенчатый аттенюатор приемника, электронный порт 3, 30 дБ, шаги 10 дБ для R&S®ZNB3004
R&S®ZNB3-B34 (1351.5280.02)	Ступенчатый аттенюатор приемника, электронный порт 4, 30 дБ, шаги 10 дБ для R&S®ZNB3004
Расширенный динамический диапазон
R&S®ZNB3-B52 (1351.5296.02)	Расширение динамического диапазона для 2-портового базового блока R&S®ZNB3004
R&S®ZNB3-B54 (1351.5309.02)	Расширение динамического диапазона для 4-портового базового блока R&S®ZNB3004
