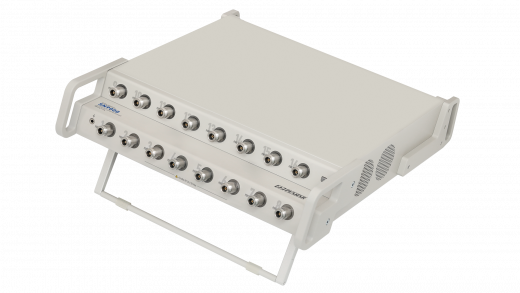

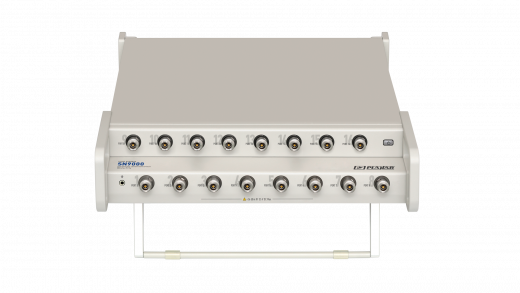

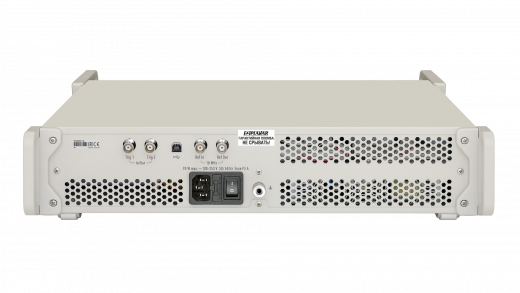

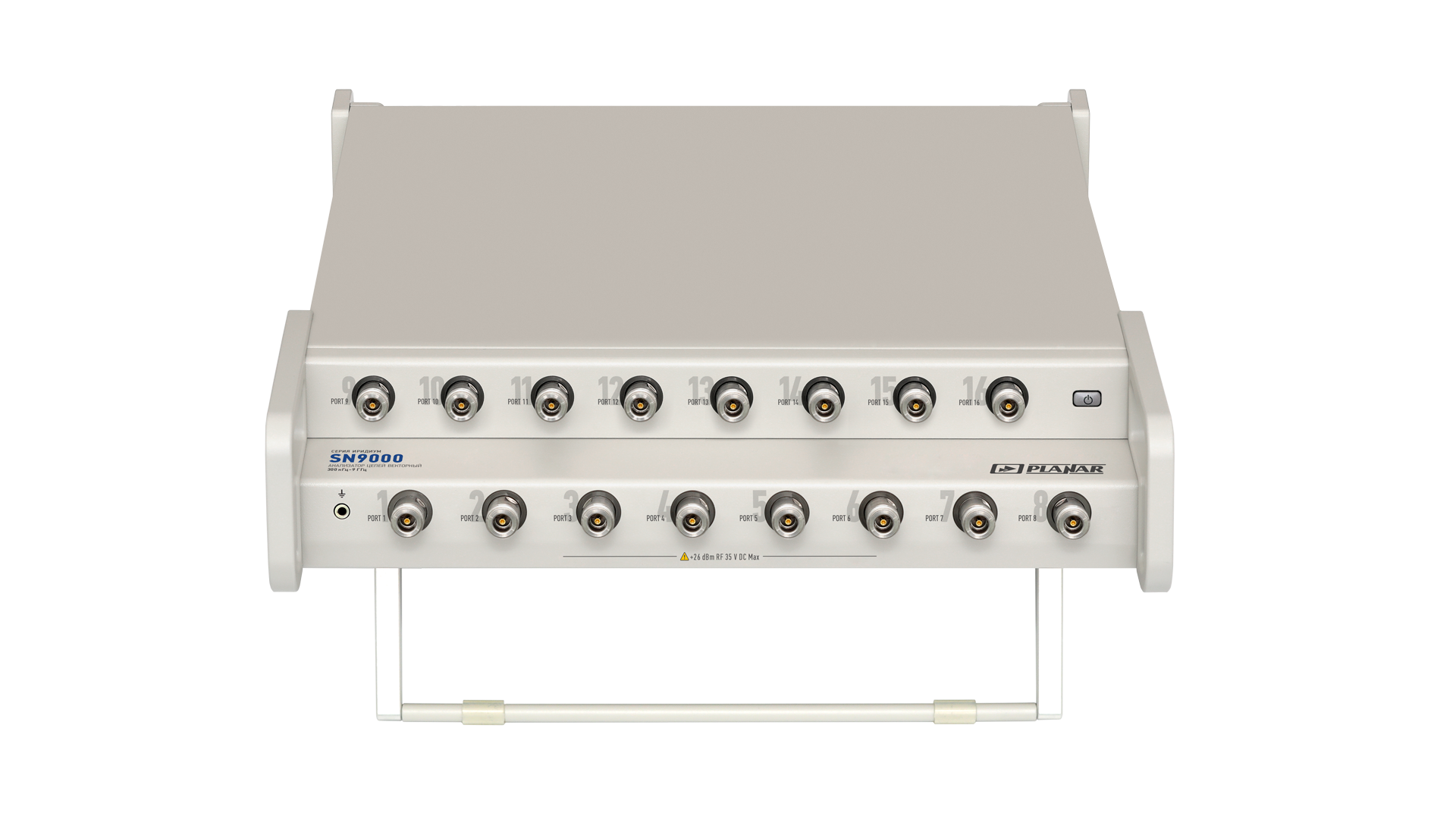

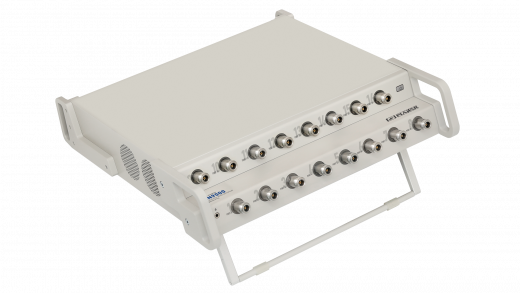

Многопортовый векторный анализатор цепей SN9000 представляет собой высокопроизводительное измерительное устройство, предназначенное для комплексного анализа электрических цепей, компонентов и устройств, особенно в тех случаях, когда требуется исследование многопортовых систем. SN9000 обеспечивает точные измерения параметров рассеяния (S-параметров) в широком диапазоне частот, что делает его незаменимым инструментом в разработке, производстве и тестировании радиоэлектронных устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Многопортовый векторный анализатор цепей SN9000 представляет собой высокопроизводительное измерительное устройство, предназначенное для комплексного анализа электрических цепей, компонентов и устройств, особенно в тех случаях, когда требуется исследование многопортовых систем. SN9000 обеспечивает точные измерения параметров рассеяния (S-параметров) в широком диапазоне частот, что делает его незаменимым инструментом в разработке, производстве и тестировании радиоэлектронных устройств.
Ключевые особенности и преимущества SN9000
- Многопортовость: SN9000 обладает возможностью подключения большого числа портов (от 6 до 16), что позволяет анализировать сложные многополюсники, такие как антенные решетки, многоканальные усилители, фильтры и другие устройства, без необходимости многократного переключения.
- Широкий диапазон частот: Поддержка широкого диапазона частот (от 300 кГц до 9 ГГц) обеспечивает возможность анализа различных типов устройств, от низкочастотных до высокочастотных.
- Высокая скорость измерений: Благодаря современной архитектуре и алгоритмам обработки сигналов, SN9000 обеспечивает высокую скорость измерений, что сокращает время, необходимое для тестирования и отладки устройств.
- Широкий динамический диапазон: SN9000 обладает широким динамическим диапазоном, что позволяет измерять как малые, так и большие сигналы с высокой точностью.
- Различные варианты конфигурации: SN9000 может поставляться в различных конфигурациях, что позволяет выбрать оптимальный вариант для конкретных задач и бюджета.
- Программное обеспечение: В комплекте с анализатором поставляется мощное программное обеспечение, обеспечивающее удобный интерфейс для управления прибором, обработки результатов измерений и создания отчетов.
Области применения SN9000
Многопортовый векторный анализатор цепей SN9000 находит применение в различных областях, включая:
- Разработка и производство радиоэлектронной аппаратуры: Тестирование и настройка усилителей, фильтров, антенн, смесителей и других компонентов.
- Телекоммуникации: Измерение параметров кабелей, антенн, усилителей и других устройств, используемых в системах связи.
- Аэрокосмическая промышленность: Тестирование бортовой радиоэлектронной аппаратуры, включая радары, системы навигации и связи.
- Научные исследования: Проведение экспериментов и анализ характеристик различных материалов и устройств.
Технические характеристики SN9000
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | от 0,3 МГц до 9,0 ГГц |
| Динамический диапазон, не менее, дБ | 138 дБ тип |
| Диапазон регулирования выходной мощности, дБ/мВт | от -45 до +10 * |
| Минимальный шаг установки частоты, Гц | 1 |
| Минимальное время измерения на одной частоте, мкс | 24 |
| Количество точек измерения за одно сканирование | от 2 до 200 001 |
| Импеданс, Ω | 50 |
| Число портов, шт | 6...16 |
| Измеряемые параметры | S11, S21, …, S15 16, S16 16 |
| Питание | от 100 до 253 В 50/60 Гц |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 440х430х96 |
| Максимальный вес полного 16-портового прибора, кг | 14 |
Комплектация SN9000
| Наименование | Кол-во, шт |
|---|---|
| Анализатор цепей векторный | 1 |
| Кабель USB | 1 |
| Кабель сетевой | 1 |
| USB flash накопитель с программным обеспечением, руководством по эксплуатации и методикой поверки (для анализаторов утвержденного типа) | 1 |
| Формуляр | 1 |
Опции SN9000
| Опция | Описание |
|---|---|
| 6550F09(-M/-F) | наборы калибровочных мер для тракта типа № («вилка»/«розетка») |
| 6650F09(-M/-F)- | наборы калибровочных мер для тракта 3,5 мм («вилка»/«розетка») |
| ACM2509(-011/-012) | автоматические двухпортовые калибровочные модули для тракта типа № («розетка-розетка»/«вилка-розетка») |
| ACM2509(-111/-112) | автоматические двухпортовые калибровочные модули для тракта 3,5 мм («розетка-розетка»/«вилка-розетка») |
