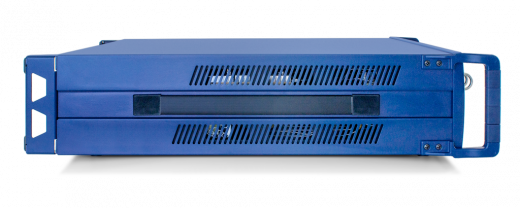

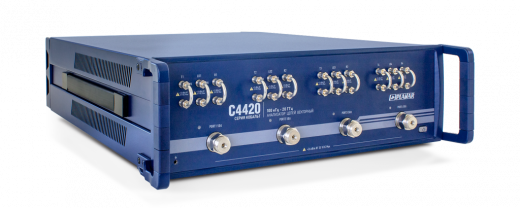

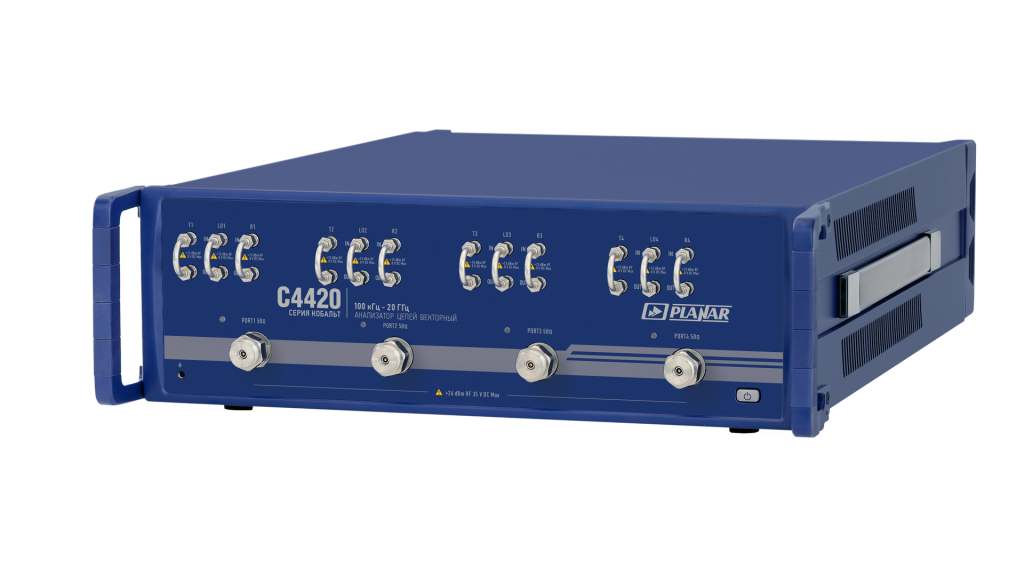

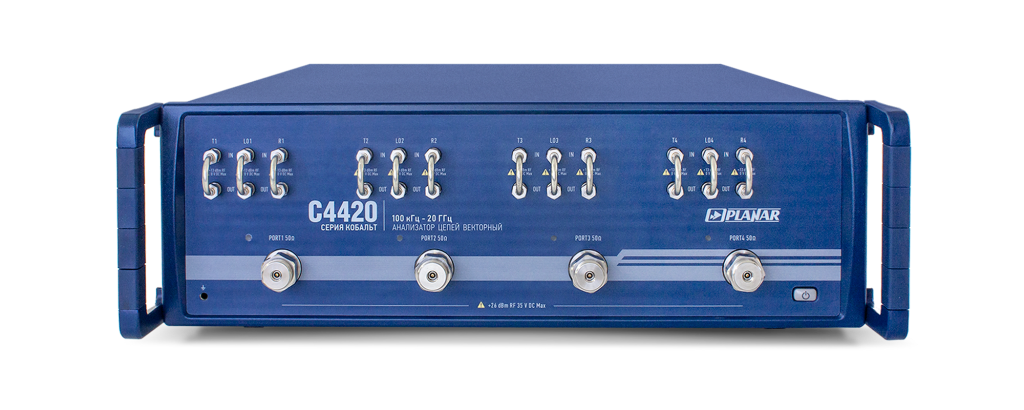

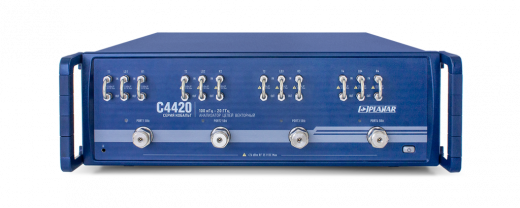

ПЛАНАР C4420 Анализатор цепей векторный

Анализатор цепей векторный C4420 – это высокоточный измерительный прибор, предназначенный для комплексного анализа электрических цепей в широком диапазоне частот. Он обеспечивает глубокое исследование параметров цепей, включая амплитудно-частотные характеристики, фазовые характеристики, коэффициенты отражения и передачи, а также многие другие важные параметры.

Ключевые особенности и преимущества C4420

• Широкий диапазон частот: ВЦА C4420 работает в диапазоне частот от 100 кГц до 20 ГГц, что позволяет использовать его для анализа различных типов электрических цепей, от низкочастотных до высокочастотных.
• Высокая точность измерений: Прибор обеспечивает высокую точность измерений благодаря использованию современных технологий и прецизионных компонентов.
• Широкий динамический диапазон: ВЦА C4420 обладает широким динамическим диапазоном, что позволяет измерять как слабые, так и мощные сигналы.
• Высокое быстродействие: Прибор обеспечивает высокую скорость измерений, что значительно сокращает время, необходимое для анализа цепей.
• Универсальность: ВЦА C4420 может использоваться для решения широкого спектра задач, включая разработку, производство, тестирование и обслуживание электронных устройств.
• Простота использования: Прибор имеет интуитивно понятный интерфейс, что делает его простым в использовании даже для начинающих специалистов.
• Четырехпортовый: C4420 - четырехпортовый анализатор, что позволяет проводить измерения более сложных схем.
• Прямой доступ к приемникам: Архитектура C4420 обеспечивает прямой доступ к приемникам, что улучшает динамический диапазон и точность измерений.

Области применения C4420

• Разработка и производство радиоэлектронной аппаратуры: ВЦА C4420 используется для измерения параметров усилителей, фильтров, антенн и других радиоэлектронных компонентов.
• Телекоммуникации: Прибор применяется для анализа параметров кабельных линий, антенн и других компонентов телекоммуникационных систем.
• Аэрокосмическая промышленность: ВЦА C4420 используется для тестирования бортового оборудования, включая радиолокационные системы и системы связи.
• Научные исследования: Прибор применяется для проведения научных исследований в области электроники и радиотехники.

Опции C4420

Опция исключения измерительной оснастки

AFR – программная опция исключения измерительной оснастки. (Ранее ПР-002)

Эта опция играет решающую роль в компенсации влияния измерительной оснастки на точность результатов. В реальных условиях часто возникают ситуации, когда невозможно подключить исследуемое устройство (ИУ) непосредственно к портам ВАЦ из-за конструктивных особенностей ИУ или отсутствия подходящих калибровочных мер. В таких случаях применяется измерительная оснастка, которая неизбежно вносит искажения в результаты измерений.

AFR позволяет эффективно решить эту проблему путем точного определения параметров используемой оснастки и последующего смещения плоскости калибровки ВАЦ непосредственно к контактам ИУ. Программа выполняет следующие ключевые функции:

• Вычисление импульсной и переходной характеристик: Этот этап позволяет определить электрическую длину оснастки и детально проанализировать ее импеданс вдоль всей длины.
• Преобразование импеданса: Обеспечивает получение S-параметров ИУ с заданным системным импедансом (Z0).
• Вычисление S-параметров оснастки: Использует три независимых метода (на основе данных частотной, временной областей или их комбинации) для максимально точного определения параметров оснастки.
• Отображение результатов: Визуализирует результаты расчета, включая электрическую длину, окно фильтрации, импеданс и S-параметры оснастки.
• Тонкая настройка и перенос плоскости калибровки: Предоставляет возможность точной настройки электрической длины оснастки и переноса плоскости калибровки непосредственно к контактам ИУ.

Программа реализована в виде интуитивно понятного пошагового мастера измерений (6 шагов), что значительно упрощает процесс и сводит к минимуму вероятность ошибок оператора. Интерактивные подсказки и функция контроля текущих настроек ВАЦ делают работу с программой максимально удобной и эффективной.

Опция анализа во временной области

TD-9 - для приборов с диапазоном рабочих частот до 9 ГГц

TD-20 - для приборов с диапазоном рабочих частот до 20 ГГц

Эта опция предоставляет доступ к анализу измеренных частотных характеристик ИУ во временной области, что открывает дополнительные возможности для диагностики и исследования цепей. Преобразование частотных характеристик во временную область позволяет получить отклики, визуализированные в масштабе времени или расстояния.

Временная селекция:

Функция позволяет выделять полезные сигналы или устранять нежелательные отклики с последующим отображением результата в частотной области.

Типичные области применения анализа во временной области:

• Контроль качества передающего тракта: Выявление неоднородностей и определение их типа (емкостный, индуктивный, резистивный), настройка фильтров, устранение переотражений.
• Определение расстояния до повреждения кабеля: Точная локализация дефектов в кабеле по времени отражения сигнала.
• Оптимизация параметров предыскажений и коррекции: Настройка параметров канала связи для достижения оптимальных характеристик.
• Анализ характеристик компонентов: Исследование измерительной оснастки, кабелей и разъемов.
• Характеризация импеданса линии передачи: Изучение свойств проводников на печатной плате.
• Измерение параметров антенн: Анализ характеристик антенн во временной области.

Опция измерения параметров преобразователей

MXR-9 - для приборов с диапазоном рабочих частот до 9 ГГц

MXR-20 - для приборов с диапазоном рабочих частот до 20 ГГц

Данная опция предназначена для измерения параметров устройств с преобразованием частоты, таких как смесители и конверторы. Для измерений применяются два основных метода: скалярный и векторный.

Скалярный метод:

Обеспечивает точные измерения модуля коэффициента передачи и комплексных параметров отражения с использованием режима смещения частоты.

Векторный метод:

Позволяет измерять в векторной форме как параметры отражения, так и параметры передачи, включая фазу и групповое время запаздывания. Требует дополнительного оборудования (внешний смеситель и источник сигнала гетеродина).

Функция автоматической подстройки частоты смещения

Данная функция значительно упрощает процесс измерений, особенно в случаях, когда синхронизация внешнего источника гетеродина и ВАЦ затруднена.

Типичные области применения измерения параметров преобразователей:

• Измерение параметров смесителей (повышающие и понижающие преобразователи частоты, многоступенчатые преобразователи).
• Измерение параметров умножителей/делителей частоты.
• Анализ гармоник.
• Измерение интермодуляционных искажений.

Технические характеристики C4420

Характеристика	Значение
Диапазон рабочих частот	от 0,1 МГц до 20,0 ГГц
Импеданс	50 Ω
Тип портов	NMD 3,5 мм, вилка
Динамический диапазон измерений	145 дБ тип
Диапазон регулирования выходной мощности	от -60 до +10 дБ / мВт
Время измерения на одной частоте	12 мкс
Количество точек измерения за одно сканирование	от 1 до 500 001
Число каналов	до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты	1 Гц
Погрешность установки частоты	±5x10–6

Комплектация C4420

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Кабель питания	1
Программное обеспечение	1
Руководство по эксплуатации	1
Методика поверки	1
Формуляр	1
