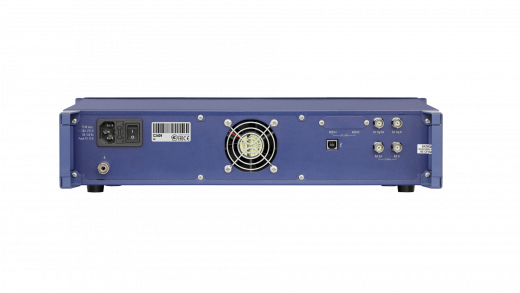

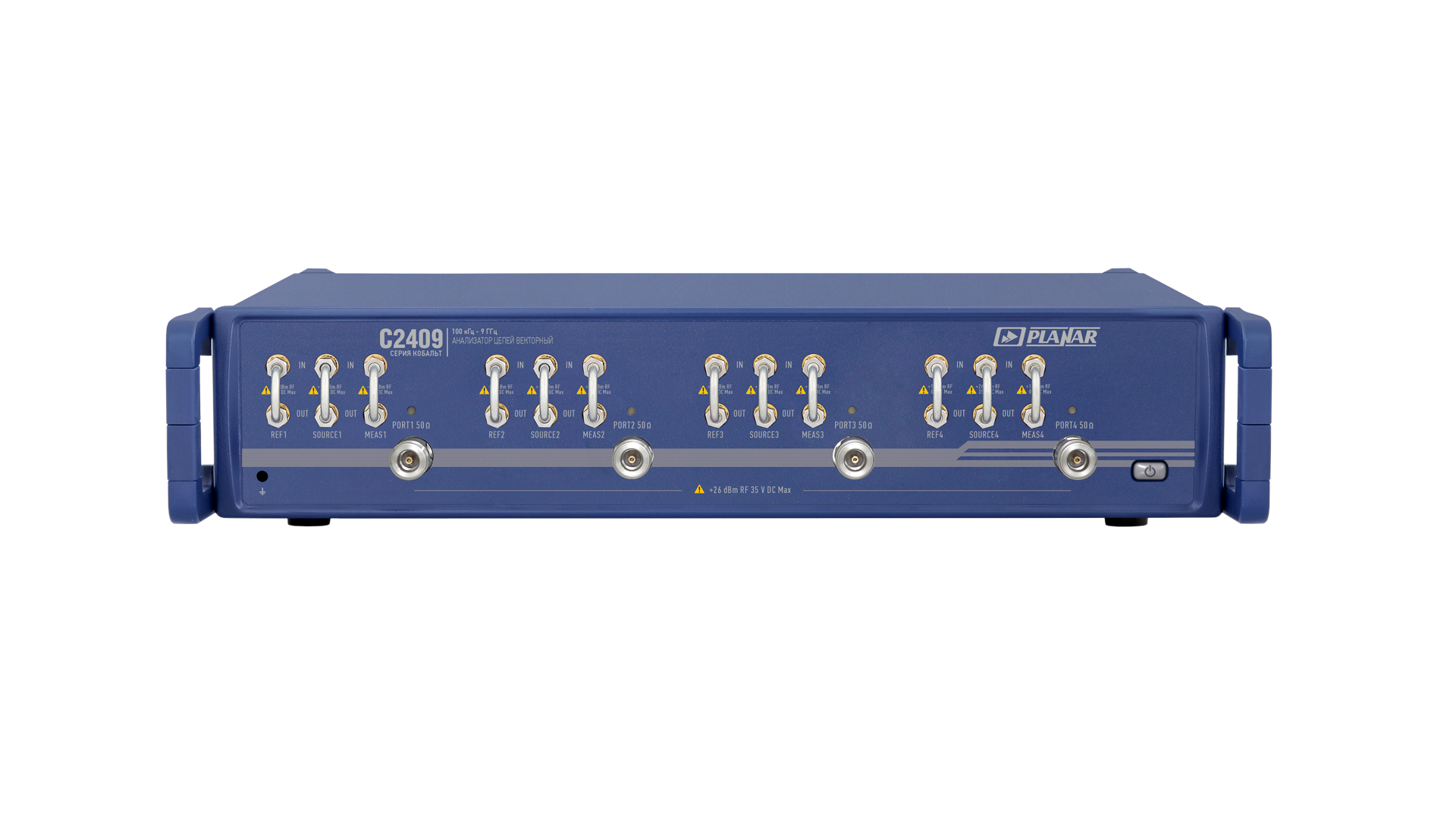

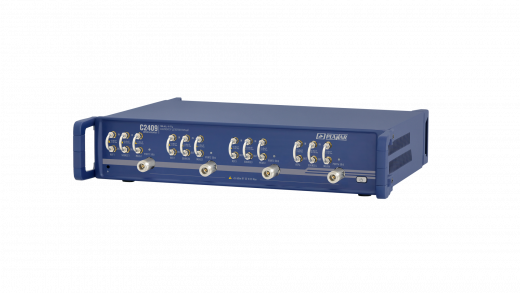

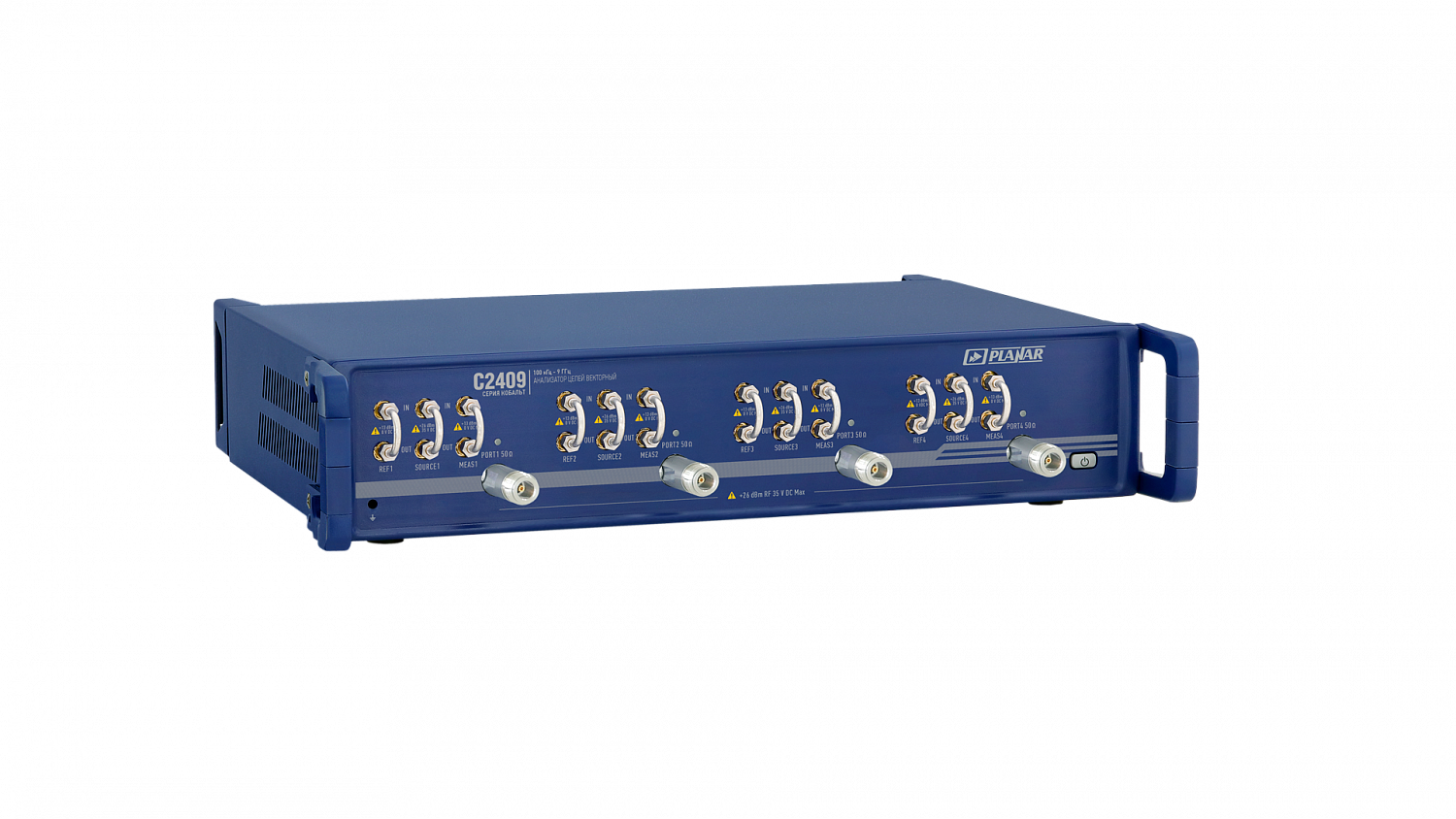

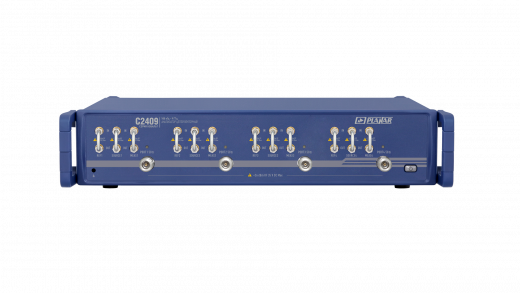

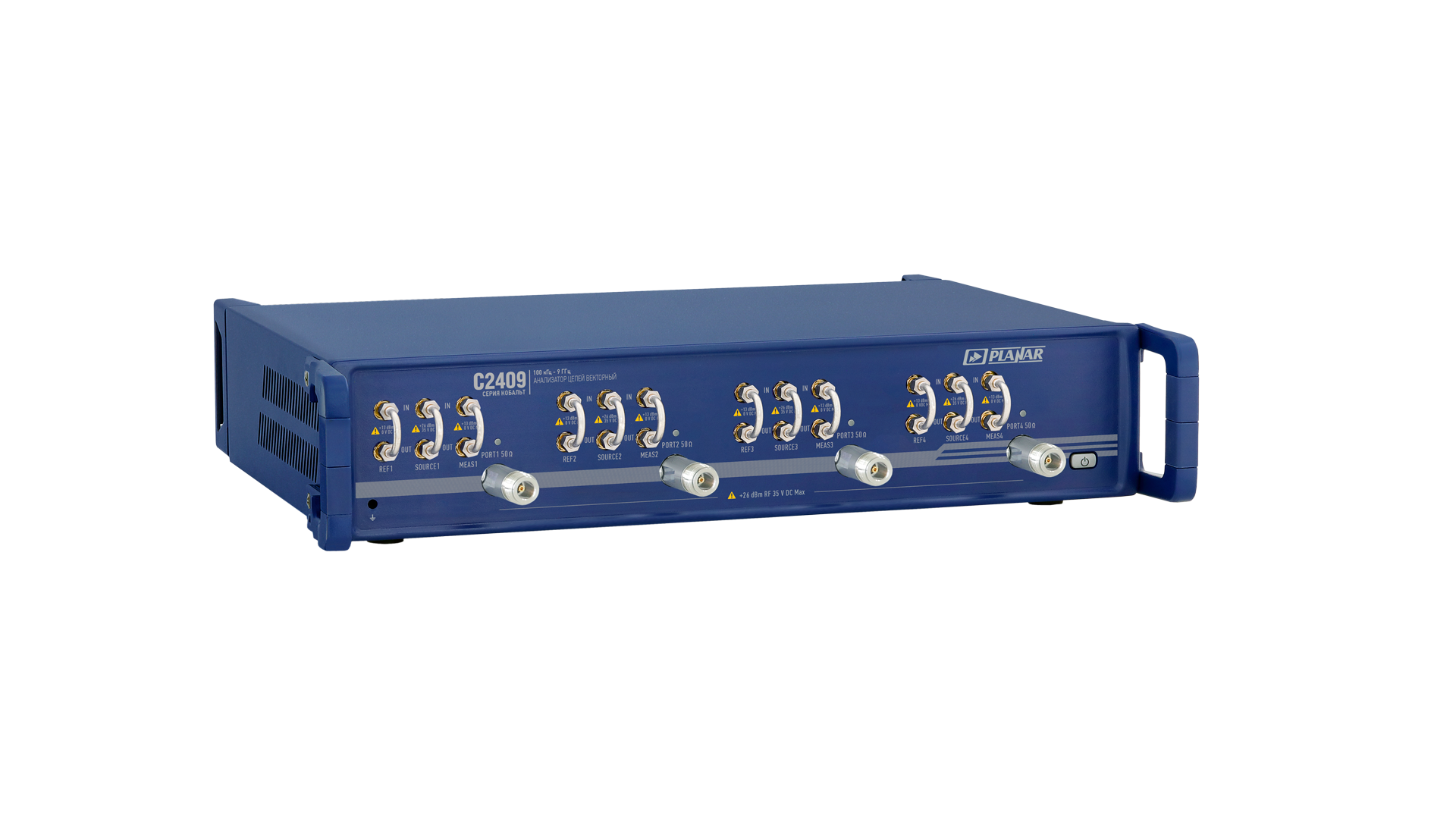

Векторный анализатор цепей C2409 – это высокопроизводительный измерительный прибор, предназначенный для точного и комплексного анализа электрических цепей в широком диапазоне частот. Он обеспечивает измерение S-параметров (параметров рассеяния), которые наиболее полно характеризуют поведение электрической цепи при воздействии на нее электромагнитного сигнала. C2409 является оптимальным решением для специалистов, работающих в области разработки, производства и тестирования радиоэлектронных устройств, телекоммуникационных систем и микроэлектроники.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Ключевые особенности и преимущества C2409
- Широкий частотный диапазон От 0,1МГц до 9,0 ГГц C2409 охватывает широкий спектр частот, позволяя проводить измерения различных типов устройств и компонентов, от пассивных до активных.
- Высокая точность и стабильность: Прибор обеспечивает высокую точность измерений благодаря применению современной элементной базы и передовых технологий обработки сигналов.
- Четырехпортовый анализ: C2409 оснащен четырьмя портами, что позволяет проводить измерения сложных схем и устройств, включая дифференциальные цепи.
- Широкий динамический диапазон: Динамический диапазон C2409 превышает 160 дБ, что обеспечивает высокую точность измерений даже при наличии слабых сигналов.
- Мощное программное обеспечение: В комплекте с анализатором поставляется специализированное программное обеспечение, которое предоставляет широкие возможности для обработки, анализа и визуализации результатов измерений.
- Удобный интерфейс: Интуитивно понятный интерфейс пользователя обеспечивает простоту и удобство работы с прибором.
Области применения C2409
- Разработка и производство радиоэлектронных устройств: Анализ характеристик усилителей, фильтров, антенн, смесителей, кабелей и других компонентов.
- Телекоммуникации: Измерение параметров компонентов и систем передачи данных, таких как усилители мощности, фильтры, антенны и кабельные сборки.
- Микроэлектроника: Исследование характеристик интегральных схем, микроволновых устройств и других компонентов.
- Научные исследования: Проведение экспериментов и изучение свойств различных материалов и структур.
Опции C2409
Опция исключения измерительной оснастки
Данная опция позволяет компенсировать влияние измерительной оснастки (fixture) на результаты измерений. Оснастка – это приспособление, используемое для подключения компонентов к ВАЦ. Она может вносить искажения в результаты из-за своих параметров (электрическая длина, импеданс и т.д.).
Функции программы:
- Расчет параметров оснастки: Программа вычисляет электрическую длину и импеданс оснастки, используя измерения в режиме отражения или прохождения сигнала.
- Компенсация влияния оснастки: На основе полученных данных программа исключает влияние оснастки из результатов измерений, перенося плоскость калибровки ВАЦ непосредственно к контактам исследуемого устройства.
- Различные методы расчета: Программа использует несколько методов расчета S-параметров оснастки, комбинируя данные из частотной и временной областей.
- Визуализация результатов: Результаты расчета (электрическая длина, импеданс, S-параметры) отображаются в графическом виде.
- Мастер измерений: Программа содержит встроенный мастер, состоящий из 6 шагов, который помогает оператору выполнить измерения правильно и избежать ошибок.
- Интерактивные подсказки: Программа предоставляет подсказки и предупреждения, помогая оператору на всех этапах измерений.
Преимущества:
- Повышение точности измерений: Исключение влияния оснастки позволяет получить более точные результаты измерений.
- Упрощение измерений: Программа автоматизирует процесс компенсации оснастки, снижая нагрузку на оператора.
- Возможность изучения свойств оснастки: Полученные параметры оснастки могут быть использованы для ее анализа и оптимизации.
Области применения:
- Измерения на печатных платах и пластинах.
- Измерения компонентов с нестандартными выводами.
- Исследование свойств измерительной оснастки.
Опция анализа во временной области
TD-9 - для приборов с диапазоном рабочих частот до 9 ГГц
TD-20 - для приборов с диапазоном рабочих частот до 20 ГГц
Данная опция позволяет преобразовывать частотные характеристики, измеренные ВАЦ, во временную область. Это открывает новые возможности для анализа сигналов и устройств.
Временная селекция:
Функция временной селекции позволяет выделять или исключать определенные отклики во временной области, что может быть полезно для устранения помех или выделения полезного сигнала.
Области применения:
- Диагностика кабелей и линий передачи.
- Анализ характеристик фильтров и других устройств.
- Оптимизация параметров каналов связи.
- Измерение параметров антенн.
- Характеризация импеданса линии передачи (проводника на плате).
Опция измерения параметров преобразователей
-
MXR-9 - для приборов с диапазоном рабочих частот до 9 ГГц
MXR-20 - для приборов с диапазоном рабочих частот до 20 ГГц
Данная опция предназначена для измерения параметров устройств с преобразованием частоты, таких как смесители и конверторы.
Скалярный метод измерений:
Обеспечивает измерение модуля коэффициента передачи и комплексных параметров отражения с использованием режима смещения частоты.Векторный метод измерений:
Позволяет измерять как параметры отражения, так и параметры передачи в векторной форме, включая фазу и групповое время запаздывания.Автоматическая подстройка частоты смещения:
Обеспечивает автоматическую настройку частоты смещения порта ВАЦ на выходную частоту исследуемого устройства.
Преимущества:
- Измерение параметров преобразователей: Опция позволяет измерять все необходимые параметры преобразователей, включая потери на преобразование, развязку, компрессию и т.д.
- Различные методы измерений: Поддерживаются как скалярный, так и векторный методы измерений, что позволяет выбрать оптимальный метод для каждой конкретной задачи.
- Автоматизация измерений: Функция автоматической подстройки частоты смещения упрощает процесс измерений и снижает вероятность ошибки.
Области применения:
- Измерение параметров смесителей, конверторов и других устройств с преобразованием частоты.
- Измерение параметров умножителей/делителей частоты.
- Измерение гармоник и интермодуляционных искажений.
Технические характеристики C2409
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | От 0,1МГц до 9,0 ГГц |
| Динамический диапазон, не менее, дБ | 160 дБ тип |
| Выходная мощность, дБм | -60 до +15 |
| Минимальный шаг установки частоты, Гц | 1 |
| Время измерения на одной частоте, мкс | 10 |
| Импеданс, Ω | 50 |
| Число портов, шт | 4 |
| Измеряемые параметры | S11, S12, S21… S44 |
| Питание | ~ 220В |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 355×440×96 |
| Вес, кг | 10 |
Комплектация C2409
| Наименование | Колв-во, шт |
|---|---|
| Анализатор цепей векторный | 1 |
| Кабель USB | 1 |
| Кабель питания | 1 |
| Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Формуляр | 1 |
