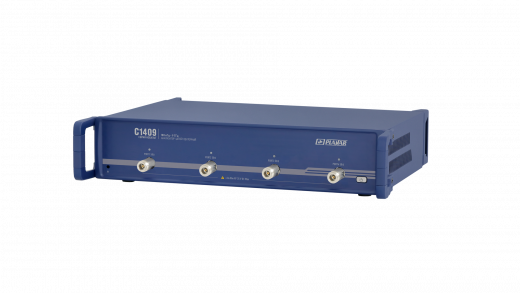

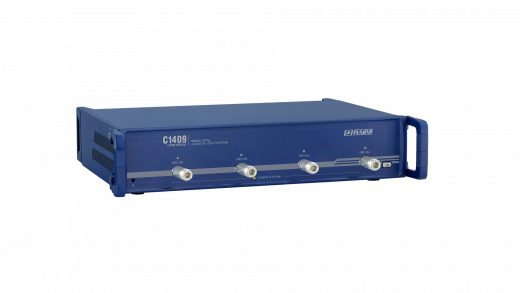

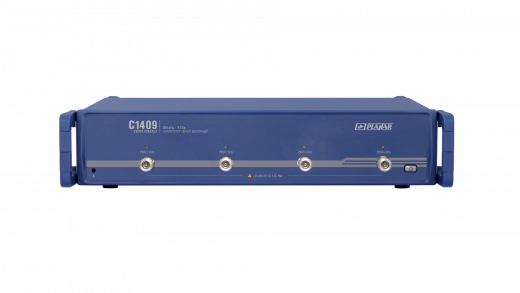

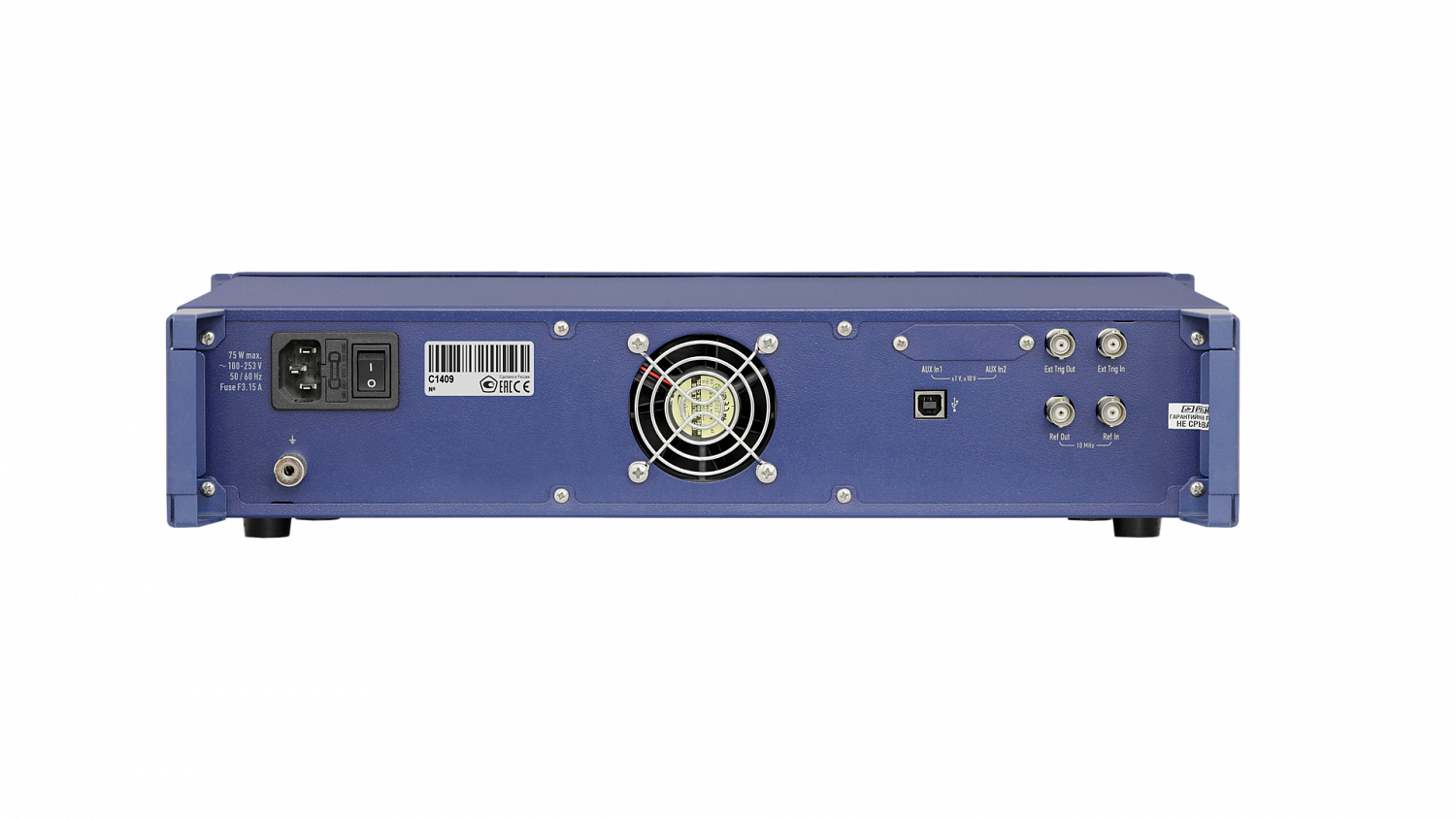

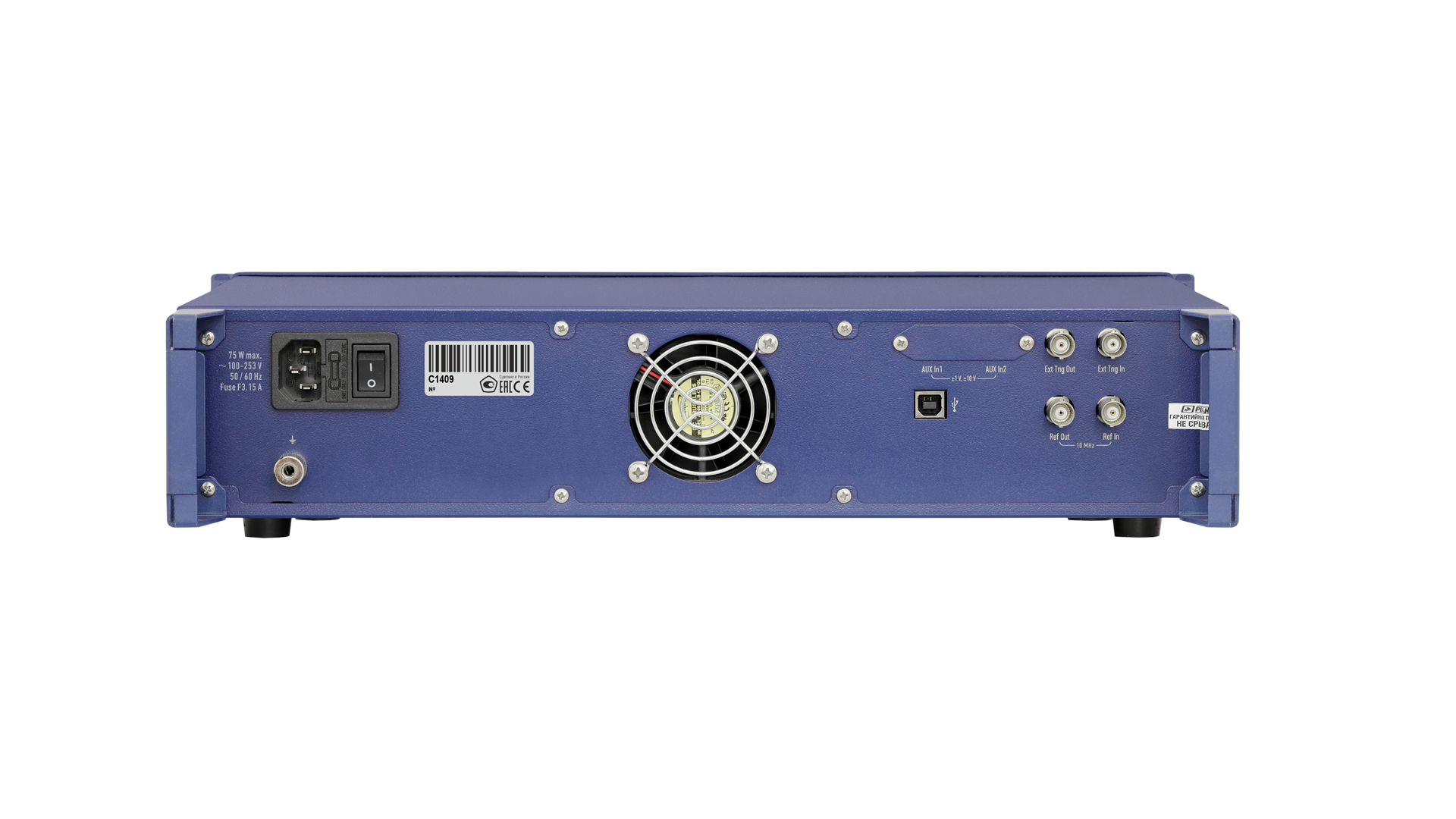

ПЛАНАР С1409 Анализатор цепей векторный

Анализатор цепей векторный C1409 – это высокоточный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Он обеспечивает получение полной информации о параметрах цепи, включая амплитудные и фазовые характеристики, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих в области радиоэлектроники, телекоммуникаций и микроэлектроники.

Ключевые особенности и преимущества C1409

• Широкий диапазон частот: ВЦА C1409 работает в широком диапазоне частот, что позволяет анализировать различные типы цепей и устройств.
• Высокая точность измерений: Прибор обеспечивает высокую точность измерений, что гарантирует достоверность получаемых результатов.
• Полный анализ параметров цепи: ВЦА C1409 позволяет измерять все необходимые параметры цепи, включая S-параметры, импеданс, фазовые искажения и другие.
• Удобство использования: Прибор имеет интуитивно понятный интерфейс и прост в использовании, что делает его доступным для специалистов разного уровня квалификации.
• Надежность и долговечность: ВЦА C1409 отличается высокой надежностью и долговечностью, что обеспечивает его длительную и бесперебойную работу.

Области применения C1409

• Разработка и тестирование радиоэлектронных устройств: ВЦА C1409 используется для разработки и тестирования различных радиоэлектронных устройств, включая усилители, фильтры, антенны и другие.
• Измерение параметров телекоммуникационных систем: Прибор применяется для измерения параметров телекоммуникационных систем, таких как сотовые сети, Wi-Fi и другие.
• Анализ характеристик микроэлектронных компонентов: ВЦА C1409 используется для анализа характеристик микроэлектронных компонентов, включая транзисторы, диоды и другие.
• Контроль качества продукции: Прибор применяется для контроля качества продукции в радиоэлектронной промышленности.

Опции C1409

Опция исключения измерительной оснастки

AFR – программная опция исключения измерительной оснастки. (Ранее ПР-002)

Функциональность:

• Вычисление импульсной и переходной характеристик для анализа электрической длины и импеданса оснастки.
• Преобразование импеданса для получения S-параметров устройства с заданным системным импедансом (Z0).
• Вычисление S-параметров оснастки тремя различными методами, комбинируя данные частотной и временной областей.
• Отображение результатов расчета, включая электрическую длину, окно фильтрации, импеданс и S-параметры оснастки.
• Тонкая настройка электрической длины и перенос плоскости калибровки к контактам устройства.
• Расчет параметров оснастки по результатам измерений в режиме отражения или прохождения.

Преимущества:

• Упрощает измерения при отсутствии подходящих мер калибровки.
• Компенсирует влияние оснастки на результаты измерений.
• Позволяет изучать свойства самой оснастки.

Программа AFR реализована в виде мастера измерений, состоящего из 6 шагов, со встроенными инструкциями и интерактивными подсказками, что снижает вероятность ошибок при выполнении измерений.

Опция анализа во временной области

TD-9 - Опция для приборов с диапазоном рабочих частот до 9 ГГц

TD-20 - Опция для приборов с диапазоном рабочих частот до 20 ГГц

Временная селекция:

Метод временной селекции дает возможность убрать ненужные или выделить нужные отклики в анализируемой цепи и продемонстрировать полученный результат в частотной области.

Типовые применения:

• Проверка качества передающего тракта.
• Определение неоднородностей и их характера (емкостный, индуктивный, резистивный).
• Настройка многозвенных фильтров.
• Фильтрация во времени для исключения переотражений.
• Определение дистанции до места повреждения кабеля.
• Определение оптимальных установок предыскажений и коррекции.
• Измерения характеристик компонентов (оснастка, кабели, разъемы).
• Характеризация импеданса линии передачи.
• Измерение параметров антенн.

Опция измерения параметров преобразователей

• MXR-9 Опция для приборов с диапазоном рабочих частот до 9 ГГц
• MXR-20 Опция для приборов с диапазоном рабочих частот до 20 ГГц

Методы измерений:

Скалярный метод:

Данный метод обеспечивает точные измерения модуля коэффициента передачи и комплексных параметров отражения с использованием режима смещения частоты. Преимуществом является простота схемы измерения.

Векторный метод:

Метод позволяет измерять в векторной форме параметры отражения и передачи, включая фазу и групповое время запаздывания. Требует дополнительного оборудования (калибровочный смеситель и источник сигнала гетеродина).

Автоматическая подстройка частоты смещения

Типовые применения:

• Испытания основных рабочих параметров смесителей (согласование, потери на преобразование, компрессия, развязка).
• Измерение параметров умножителей/делителей частоты.
• Измерения гармоник (включая возможность просмотра побочных гармоник).
• Измерения интермодуляционных искажений.

Технические характеристики C1409

Комплектация C1409
