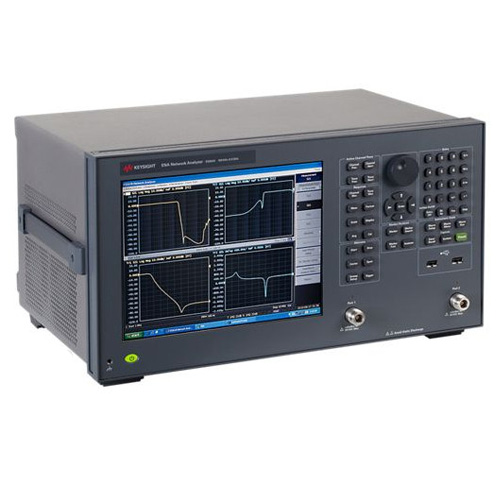

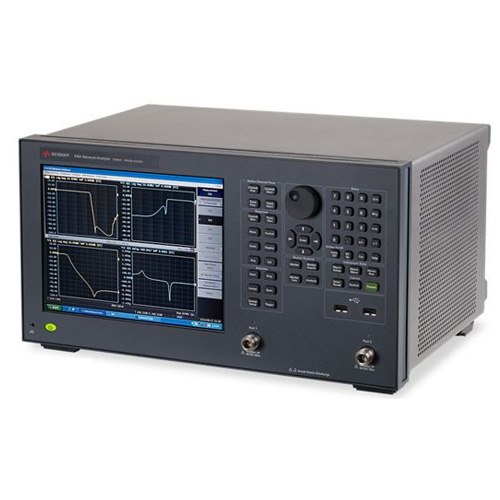

Keysight E5063A Векторный анализатор цепей от 100 кГц до 18 ГГц

Надежный векторный анализатор цепей для эффективных измерений до 18 ГГц

В современной разработке и производстве радиочастотных и микроволновых компонентов, где требуется доступный, но высокоточный и надежный измерительный инструмент, Keysight E5063A из серии ENA (E5063A) является оптимальным выбором. Этот векторный анализатор цепей (Vector Network Analyzer - VNA) охватывает широкий диапазон частот от 100 кГц до 18 ГГц, предоставляя инженерам и специалистам базовые, но при этом мощные возможности для характеризации различных пассивных и простых активных компонентов. E5063A, разработанный Keysight Technologies, известным своим опытом в области измерительного оборудования, обеспечивает достоверность и повторяемость результатов, необходимых как для образовательных учреждений, так и для производственных линий и отделов исследований и разработок.

Преимущества Keysight E5063A ENA

Keysight E5063A выделяется на рынке благодаря своим ключевым преимуществам и техническим характеристикам, обеспечивающим универсальность и высокую производительность для широкого круга задач:

• Универсальный частотный диапазон: Диапазон от 100 кГц до 18 ГГц делает анализатор E5063A универсальным инструментом, подходящим для характеризации компонентов, используемых в различных сферах – от низкочастотных приложений (например, фильтры, трансформаторы, кабельные сборки) до высокочастотных (например, Wi-Fi, Bluetooth, RFID, сотовая связь, спутниковые коммуникации). Он охватывает ключевые частоты для тестирования устройств в телекоммуникациях, потребительской электронике, автомобильной промышленности и образовании.
• Высокая точность и стабильность: Прибор обеспечивает хорошую точность измерений S-параметров (параметров рассеяния) благодаря низкому уровню собственного шума и стабильной работе. Это критически важно для надежной характеризации цепей, фильтров, антенн и других ВЧ-компонентов.
• Широкий динамический диапазон: С типичным динамическим диапазоном, достигающим более 120 дБ (при 10 Гц ПЧП), E5063A способен проводить точные измерения компонентов с умеренным и высоким затуханием, что позволяет эффективно тестировать различные пассивные и активные устройства.
• Высокая скорость измерений: Оптимизированная архитектура и программное обеспечение позволяют Keysight E5063A выполнять быстрые измерения, что существенно сокращает время цикла тестирования на производственных линиях и ускоряет процесс разработки в научно-исследовательских центрах.
• Двухпортовая конфигурация: E5063A чаще всего поставляется в двухпортовой конфигурации, что является оптимальным для тестирования большинства пассивных компонентов (например, фильтров, аттенюаторов, кабелей) и простых активных устройств. Для многопортовых устройств можно использовать внешние переключатели или переподключения.
• Гибкие возможности калибровки: Прибор поддерживает все стандартные методы калибровки, включая ECal (электронная калибровка), SOLT (Short-Open-Load-Through) и TRL (Through-Reflect-Line), обеспечивая максимальную гибкость и точность для различных типов соединителей и тестовых приспособлений.
• Функции анализа: Программное обеспечение ENA предоставляет базовые и расширенные инструменты для анализа данных, включая преобразование во временную область (Time-Domain Analysis) для анализа целостности сигнала и локализации неоднородностей, что полезно для тестирования кабелей и печатных плат.
• Сопротивление входа/выхода: Стандартное характеристическое сопротивление всех портов составляет 50 Ом, что является общепринятым стандартом в ВЧ/СВЧ-технике для обеспечения согласования.
• Тип разъемов: На тестовых портах прибора обычно используются надежные коаксиальные разъемы типа N-type (Female - розетка) или 3.5 мм (Female - розетка), обеспечивающие стабильное соединение до 18 ГГц.

Комплектация Keysight E5063A ENA

Стандартная комплектация Keysight E5063A ENA обычно включает:

• Базовый блок E5063A: Основной измерительный прибор со встроенными генераторами, приёмниками и процессором.
• Программное обеспечение ENA: Лицензия на программное обеспечение, предоставляющее интуитивно понятный интерфейс для управления прибором, конфигурирования измерений, анализа данных и создания отчётов.
• Техническая документация: Подробные руководства пользователя, программирования и обслуживания.
• Набор тестовых кабелей и адаптеров: Высококачественные кабели и прецизионные адаптеры, необходимые для надёжного и точного подключения к измеряемым устройствам и калибровочным комплектам.
• Сетевые кабели и аксессуары: Включает кабель питания, кабель локальной сети (LAN) для удаленного управления и другие вспомогательные принадлежности.
• Калибровочный комплект (опционально): Для достижения максимальной точности измерений в рабочем диапазоне частот рекомендуется приобретение соответствующего калибровочного комплекта (например, ECal-модуля или механического набора) для разъемов N-type или 3.5 мм.

Применение Keysight E5063A ENA

Векторный анализатор цепей Keysight E5063A является универсальным инструментом и находит широкое применение в следующих областях:

• Разработка и производство ВЧ-компонентов: Тестирование пассивных компонентов, таких как фильтры, аттенюаторы, резонаторы, трансформаторы, а также кабелей и разъемов для различных беспроводных систем.
• Тестирование антенн: Базовая характеризация антенн в заданном частотном диапазоне.
• Образование и научно-исследовательские учреждения: Использование в университетских лабораториях для обучения студентов основам ВЧ/СВЧ-измерений и проведения исследовательских работ.
• Производственный контроль: Контроль качества и тестирование компонентов на различных этапах производства благодаря его скорости и надежности.
• Автомобильная электроника: Тестирование компонентов для автомобильных коммуникационных систем и датчиков.
• Телекоммуникации: Диагностика и обслуживание оборудования в инфраструктуре мобильной связи и широкополосного доступа.

Технические характеристики Keysight E5063A ENA

Опции Keysight E5063A ENA
