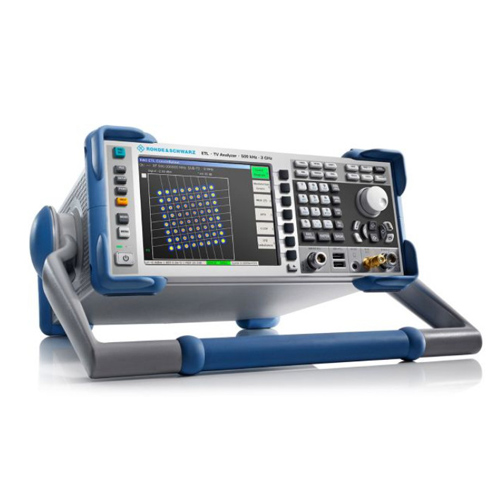

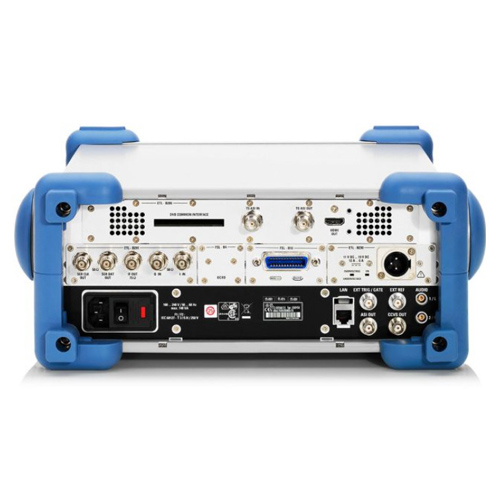

R&S ETL Анализатор телевизионных сигналов

Р&S® ETL - анализатор телевизионных сигналов - универсальный эталонный приемник для анализа широковещательных сигналов. Этот комплексное решение объединяет функциональные возможности анализатора телевизионного сигнала, ЧМ-сигнала (радио), видеосигнала, транспортного потока MPEG и анализатора спектра. Аппарат также содержит генераторы для формирования аналоговых видеосигналов, аудиосигналов и транспортных потоков MPEG-2.

Ключевые особенности:

* Демодуляция в реальном масштабе времени
* Усовершенствованный входной каскад и демодуляция на основе ПЛИС
* Предварительный выбор с дополнительным ВЧ-входом 75 Ом
* Встроенный анализатор спектра
* Видеодекодер для MPEG-2, H.264 (MPEG-4), HEVC и AVS/AVS+

Всесторонний анализ цифровых телевизионных сигналов:

* Обзор наиболее важных параметров
* Быстрое обнаружение паразитных излучений с использованием встроенного анализатора спектра
* Диаграмма сигнального созвездия с быстрой обработкой для обнаружения кратковременных помех
* Измерения для оптимизации передатчиков и модуляторов

Функции анализа телевизионных стандартов второго поколения:

* Анализ сигналов DVB-T2 в реальном масштабе времени
* Широкий спектр функций анализа
* Готовность для работы с мульти-PLP и MISO
* Анализ сигналов ATSC MDTV в реальном масштабе времени
* Анализ параметров передачи сигналов и услуг
* Измерения для оптимизации одночастотных сетей

Всесторонний анализ аналоговых телевизионных сигналов:

* Идеально подходит для перехода от аналогового к цифровому телевидению
* Обзор наиболее важных параметров
* Измерения для оценки качества модуляции на передатчике или головном узле кабельной сети
* Телевизионное изображение для быстрой визуальной проверки каналов передачи

Высокоэффективный анализ ЧМ-сигналов (радио):

* Анализ сигналов ВЧ и MPX на передатчике или в полевых условиях
* Высококачественное измерение отношения сигнал/шум с использованием входного каскада с высоким значением этого параметра
* Встроенный анализ аудиосигналов

Измерения в сетях кабельного телевидения:

* CSO, CTB и C/N
* Измерение частотной характеристики
* Измерение на входе для обнаружения источников помех

Аппаратные опции:

* R&S®ETL-B110 - Входной тракт ЧМ с низким уровнем шума
* R&S®ETL-B210 - Цифровой демодулятор для одной несущей
* R&S®ETL-B300 - Плата расширения ПЛИС
* R&S®ETL-B310 - Плата расширения ПЛИС, ЧМ с высоким отношением сигнал/шум

Программные опции:

* R&S®ETL-K110 - Встроенное ПО для ЧМ (радио)
* R&S®ETL-K112 - Измерение отклонения MPX для ЧМ (радио)
* R&S®ETL-K208 - Журнал измерений
* R&S®ETL-K210 - Встроенное ПО для DVB-C
* R&S®ETL-K213 - Встроенное ПО для J.83/B
* R&S®ETL-K220 - Встроенное ПО для ATSC/8VSB
* R&S®ETL-K221 - Сдвиг по частоте в SFN согласно ATSC/8VSB
* R&S®ETL-K240 - Встроенное ПО для DVB-T, DVB-H
* R&S®ETL-K241 - Сдвиг по частоте в SFN для DVB-T, DVB-H
* R&S®ETL-K250 - Встроенное ПО для T-DMB/DAB
* R&S®ETL-K251 - Сдвиг по частоте в SFN для T-DMB/DAB
* R&S®ETL-K260 - Встроенное ПО для ISDB-T
* R&S®ETL-K261 - Сдвиг по частоте в SFN для ISDB-T
* R&S®ETL-K320 - ATSC MDTV, встроенное ПО ATSC/8VSB
* R&S®ETL-K321 - ATSC MCTV, сдвиг по частоте в SFN согласно ATSC/8VSB
* R&S®ETL-K340 - Встроенное ПО для DVB-T2
* R&S®ETL-K341 - Сдвиг по частоте в SFN для DVB-T2
* R&S®ETL-K370 - Встроенное ПО для DTMB
* R&S®ETL-K371 - Сдвиг по частоте в SFN для DTMB
* R&S®ETL-K372 - Расширенные измерения параметров передачи DTMB
* R&S®ETL-K470 - ПО для многоканального анализа сигналов CDR

Датчики мощности:

* R&S®FSL-K9 - Поддержка датчиков мощности
* R&S®NRP8S - 3-канальный диодный датчик мощности
* R&S®NRP18T - Тепловой датчик мощности
* R&S®NRP-ZKU - Интерфейсный кабель USB-A
* R&S®NRP-ZK6 - 6-контактный интерфейсный кабель

Краткая спецификация R&S® ETL:

* Частотный диапазон: от 500 кГц до 3 ГГц
* Разрешение: 1 Гц
* Выдержка в год: 1 × 10^–6
* Температурный дрейф: 1 × 10^–6
* Достижимая точность начальной калибровки: 5 × 10^–7
* Опорная частота, внутренняя, номинальная: Опция опорной частоты R&S®FSL-B4 OCXO
* Выдержка в год: 1 × 10^–7
* Температурный дрейф: 1 × 10^–7
* Достижимая точность начальной калибровки: 5 × 10^–8
* Общая референсная погрешность: (время с момента последней корректировки × скорости старения) + температурный дрейф + погрешность калибровки
* Спектральная чистота SSB-фазового шума: f = 500 МГц
* Смещение несущей: типичное значение –90 дБн (1 Гц)
