S412E – портативный LMR Master для LMR и АФТ. Анализатор спектра до 1,6 ГГц (6 ГГц опционально), DANL до -152 дБм. Вес 3,6 кг. Объединяет VNA, генератор и анализ P25/TETRA для полевой работы.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

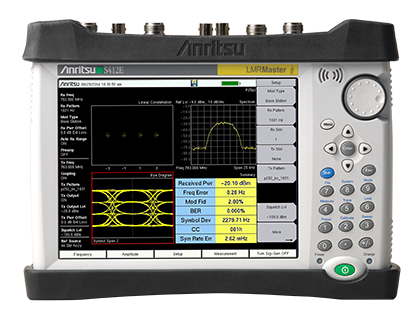

Anritsu S412E: LMR анализ нового поколения. Ваша автономная лаборатория.
S412E портативный анализатор S412E Anritsu представляет собой многофункциональный измерительный комплекс, разработанный для специалистов по установке и обслуживанию систем общественной безопасности и наземной подвижной радиосвязи (LMR). S412E объединяет в одном прочном корпусе высокопроизводительный анализатор спектра, векторный анализатор цепей (VNA), измеритель мощности и генератор сигналов, обеспечивая непревзойденную эффективность в полевых условиях. S412E построен на проверенной аппаратной платформе девятого поколения Anritsu, что гарантирует достоверность и надежность измерений.
Преимущества Anritsu S412E
Главное преимущество анализатора S412E заключается в его многофункциональности (S412E – «все в одном»). Он заменяет несколько отдельных приборов, сокращая время настройки и вес переносимого оборудования.
- Комплексный LMR анализ S412E: S412E является единственным портативным прибором, который предлагает анализ и картирование покрытия для таких стандартов как P25 TDMA Phase 2, NXDN, TETRA, DMR (MotoTRBO) и NBFM (узкополосная частотная модуляция).
- Высокая надежность S412E: S412E имеет высокий предел защиты РФ (РФ – радиочастотный) входа, что позволяет напрямую тестировать передатчики без риска повреждения прибора.
- Картирование покрытия S412E: Опциональный GPS-приемник (S412E-0031) позволяет инженерам создавать точные карты RSSI (Received Signal Strength Indicator) и SINAD (отношение сигнал/шум плюс искажения), выявляя пробелы в покрытии внутри и вне помещений.
- Анализ помех S412E: S412E оснащен встроенными функциями анализа интерференции, включая спектрограмму и регистратор сигналов, для быстрого обнаружения и устранения источников помех.
- Встроенный генератор S412E: S412E содержит генератор сигналов CW (CW – непрерывная волна) и модулированных сигналов (P25/NXDN/DMR), что позволяет тестировать чувствительность приемников и проверять целостность каналов.
Применение Anritsu S412E
Портативный анализатор S412E незаменим для специалистов, работающих с критически важными системами связи.
- Обслуживание LMR систем: S412E используется для установки и технического обслуживания сетей общественной безопасности, таких как пожарные, полицейские и скорая помощь, а также систем частной мобильной связи.
- Тестирование антенно-фидерных трактов (АФТ): S412E в режиме VNA измеряет КСВН, обратные потери и DTF для диагностики состояния кабелей и антенн.
- Создание карт покрытия: Применяется для верификации зон радиопокрытия, что критически важно для сетей, использующих P25 и другие цифровые стандарты.
- Поиск и устранение помех: S412E помогает быстро локализовать источники радиочастотных помех, снижающих качество связи.
- Измерение параметров передатчиков/приемников: Анализатор S412E позволяет измерять мощность передатчика, точность частоты, маски излучения и параметры модуляции.
Комплектация Anritsu S412E
Стандартный комплект поставки LMR Master S412E включает все необходимое для немедленной работы в полевых условиях:
- Портативный анализатор Anritsu S412E (конкретная модель S412E).
- Перезаряжаемая, заменяемая в полевых условиях батарея.
- Сетевой адаптер переменного/постоянного тока.
- Адаптер для автомобильного прикуривателя 12 В.
- Мягкий футляр для переноски S412E.
- Программное обеспечение для анализа данных.
- Руководство пользователя и техническая документация S412E.
Опции Anritsu S412E
| Наименование опции | Описание |
|---|---|
| S412E-0010 |
Тройник переменного смещения 12–24 В Дополнительный тройник смещения интегрирован в LMR Master и предназначен для приложений, в которых на тестируемое устройство, например на усилитель, монтируемый на башне (TMA), необходимо подавать как сигналы постоянного тока, так и радиочастотные сигналы. |
| S412E-0006 | Покрытие 6 ГГц на анализаторе спектра |
| S412E-0016 | Покрытие 6 ГГц на векторном сетевом анализаторе |
| S412E-0015 | Векторный вольтметр |
| S412E-0019 |
Высокоточный измеритель мощности (требуется датчик PSN50) Датчик PSN50 обеспечивает высокоточные измерения мощности в диапазоне от 50 МГц до 6 ГГц. |
| S412E-0025 |
Анализ помех Спектрограмма обеспечивает трехмерное отображение частоты, мощности и времени, что полезно для определения местоположения мешающего сигнала. Измерение RSSI полезно для наблюдения за силой сигнала одной частоты с течением времени. |
| S412E-0027 |
Сканер каналов Опция «Сканер каналов» измеряет мощность нескольких передаваемых сигналов. |
| S412E-0031 |
GPS-приемник (требуется подходящая GPS-антенна) GPS предоставляет данные о местоположении (широте, долготе, высоте) и времени UTC. LMR Master может добавлять к каждому треку информацию о местоположении, чтобы проверить, были ли измерения сделаны в нужное время и в нужном месте. |
| S412E-0037 | Измерения OTA мобильного WiMAX (для полной функциональности требуется опция 31) |
| S412E-0046 | Измерения радиочастот фиксированного WiMAX |
| S412E-0047 | Демодуляция фиксированного WiMAX |
| S412E-0066 | Радиочастотные измерения мобильного WiMAX |
| S412E-0067 | Демодуляция мобильного WiMAX |
| S412E-0431 | Картографирование покрытия (требуется опция 0031) |
| S412E-0444 | Измерения ЭМП (требуется изотропная антенна Anritsu) |
| S412E-0509 | Анализатор AM/FM/PM с картографированием покрытия (для использования функции картографирования покрытия требуются опции 0031 и 0431) |
| S412E-0521 | Анализатор фазы 2 P25 и P25 |
| S412E-0522 | Картирование покрытия P25 и P25, фаза 2 (требуются опции 0031 и 0521) |
| S412E-0531 | Анализатор NXDN™ |
| S412E-0532 | Картографирование покрытия NXDN™ (требуются опции 0031 и 0531) |
| S412E-0541 | Измерения радиочастот LTE (требуется опция 0031) |
| S412E-0542 | Качество модуляции LTE (требуется опция 0031) |
| S412E-0546 | Измерения LTE OTA (для полной функциональности требуется опция 31) |
| S412E-0551 | Измерения радиочастот TDD LTE (требуется опция 541) |
| S412E-0552 | Качество модуляции TDD LTE (требуется опция 542) |
| S412E-0556 | Измерения TDD LTE OTA (для полной функциональности требуются опции 31 и 546) |
| S412E-0886 | Демодуляция 256 QAM для качества модуляции LTE (требуется опция 542) |
| S412E-0572 | Картирование покрытия dPMR (требуются опции 573 и 31) |
| S412E-0573 | Анализатор dPMR |
| S412E-0581 | Анализатор TETRA |
| S412E-0582 | Картографирование покрытия TETRA |
| S412E-0591 | Анализатор DMR2 |
| S412E-0592 | Картографирование покрытия DMR2 (требуются опции 0031 и 0591) |
| S412E-0721 | Анализатор PTC-ITCR |
| S412E-0722 | Картографирование покрытия PTC-ITCR (требуются опции 0031 и 0721) |
| S412E-0731 | Анализатор PTC-ACSES |
| S412E-0733 | Картографирование покрытия PTC-ACSES (требуются опции 0031 и 0731) |
| S412E-0880 | Измерения GSM/GPRS/EDGE |
| S412E-0098 | Стандартная калибровка (ANSI Z540-1-1994) |
| S412E-0099 | Премиальная калибровка (ANSI Z540-1-1994 плюс данные испытаний) |
Технические характеристики Anritsu S412E
Анализатор S412E изначально охватывает основные диапазоны LMR, с возможностью расширения частотных пределов для покрытия СВЧ (СВЧ – сверхвысокие частоты) приложений.
| Технический параметр S412E | Значение S412E |
|---|---|
| Анализатор спектра | 9 кГц – 1,6 ГГц (опционально до 6 ГГц) |
| Векторный анализатор цепей | 500 кГц – 1,6 ГГц (опционально до 6 ГГц) |
| Динамический диапазон | > 95 дБ (в полосе 10 Гц) |
| DANL | До -152 дБм (в полосе 10 Гц) |
| Фазовый шум | -100 дБн на Гц (при отстройке 10 кГц, 1 ГГц) |
| Разрешение RBW | 10 Гц – 3 МГц |
| Сенсорный экран | Цветной, диагональ 21 см, 800х600 |
| Защита РФ входа | До 125 Вт |
| Габариты | 273 мм x 199 мм x 91 мм |
| Вес | 3,6 кг (включая батарею) |
| Автономная работа | Не менее 3,6 часа |
