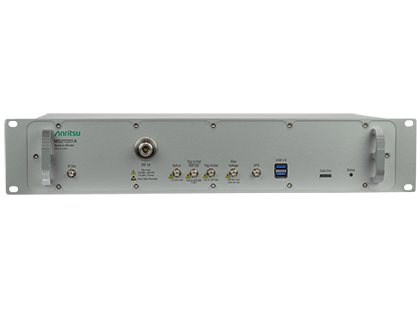

Удаленный монитор спектра Anritsu MS27201A (2U, 19"). Диапазон до 54 ГГц. DANL до -164 дБм. Полоса АСРВ до 150 МГц. Идеален для непрерывного контроля и сбора IQ-данных через Ethernet.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Anritsu MS27201A: Идеальный модуль для систем мониторинга. Анализ 5G-NR и LTE в компактном корпусе 2U.
MS27201A — это стационарный монитор спектра удаленного доступа (Remote Spectrum Monitor), разработанный Anritsu для непрерывного, длительного и высокопроизводительного контроля радиочастотной (РЧ) обстановки в широком географическом диапазоне. Данный монитор спектра представляет собой высококлассный анализатор, оптимизированный для установки в стандартные 19-дюймовые стойки, что позволяет легко интегрировать его в существующие центры сбора данных и управления.
MS27201A является ключевым компонентом современных систем радиомониторинга, требующих высокой чувствительности и большой полосы анализа. Устройство охватывает частотный диапазон от 9 кГц до 54 ГГц, предлагая опциональную полосу анализа в реальном времени (АСРВ, Real-Time Spectrum Analysis) до 150 МГц. Это позволяет с высокой вероятностью обнаружения захватывать кратковременные и импульсные сигналы.
Преимущества Anritsu MS27201A
- Высочайшая РЧ-производительность для удаленного мониторинга: MS27201A демонстрирует лабораторные характеристики, необходимые для критически важных приложений. Уровень собственных шумов (DANL) достигает минус 164 дБм при включенном предусилителе, а точка пересечения третьего порядка (TOI, Third Order Intercept Point) типично составляет плюс 20 дБм. Такое сочетание гарантирует обнаружение самых слабых сигналов и минимизацию внутренних интермодуляционных искажений при работе в многосигнальной среде.
- Непрерывный и надежный контроль: Будучи разработанным для долговременного мониторинга, монитор спектра MS27201A имеет встроенные функции восстановления, включая "сторожевой таймер" (watchdog timer), который автоматически перезапускает прибор после сбоя программного обеспечения или кратковременного сбоя питания. Это обеспечивает максимальное время непрерывной работы.
- Гибкость интеграции и управления: Управление Anritsu MS27201A осуществляется полностью удаленно через интерфейс Ethernet с использованием стандартных команд для программируемых приборов (SCPI, Standard Commands for Programmable Instruments). Для расширенного мониторинга и анализа Anritsu предлагает программное обеспечение Vision Monitor, которое позволяет создавать настраиваемые маски, устанавливать тревоги по нарушению спектральных ограничений и архивировать данные.
- Широкие возможности анализа сигналов: MS27201A поддерживает широкий набор опциональных измерительных функций. С опцией АСРВ он способен анализировать широкополосные сигналы до 150 МГц. Кроме того, доступен векторный анализ сигналов (VSA, Vector Signal Analysis) для стандартов 5G-NR (пятое поколение сетей) и LTE (долгосрочное развитие), что необходимо для оценки качества передатчиков и поиска несанкционированных вещателей. Поддерживается опция захвата и потоковой передачи IQ-данных (In-phase and Quadrature data) через Ethernet или USB.
Комплектация Anritsu MS27201A
Базовый комплект поставки MS27201A включает:
- Монитор спектра Anritsu MS27201A в 19-дюймовом корпусе высотой 2U.
- Внешний блок питания (75 Ватт) для минимизации тепловыделения внутри стойки.
- Кабель питания и документация.
- Базовое программное обеспечение для удаленного управления.
Монитор спектра поставляется без встроенного экрана и клавиатуры, поскольку предназначен для удаленного управления. Дополнительные функции, такие как ГНСС-приемник (глобальная навигационная спутниковая система, GNSS), сканер каналов, функции Pulse Analyzer, а также опции для увеличения полосы анализа до 150 МГц, заказываются отдельно.
Применение Anritsu MS27201A
MS27201A является идеальным решением для стационарных систем, где требуется постоянный и высокочувствительный мониторинг спектра:
- Очистка и совместное использование спектра: Проведение длительных обследований выделяемых частотных блоков для гарантирования отсутствия старых пользователей или оценки доступности общего спектра (например, для CBRS).
- Мониторинг критической инфраструктуры и безопасности: Непрерывный контроль РЧ-обстановки вокруг аэропортов, военных объектов, спутниковых наземных станций и других критических объектов для обнаружения дронов, несанкционированных передатчиков или устройств наблюдения.
- Регуляторные органы: Создание сетей удаленных станций мониторинга для автоматического контроля соответствия частотного распределения и обнаружения нелицензированного вещания.
- Научно-исследовательские работы: Сбор и анализ больших объемов IQ-данных для разработки и тестирования новых систем связи, включая 5G и выше.
Технические характеристики Anritsu MS27201A
- 19-дюймовый корпус для монтажа в стойку
- Пользовательский интерфейс приложения для ПК
- Демодуляция: 5GNR, LTE FDD, RF и качество модуляции, а также анализ сигнала SSB
- Нулевой диапазон с минимальным диапазоном 60 нс
- Захват и трансляция IQ
- Измерения качества модуляции AM/FM
- Анализ спектра в реальном времени (RTSA) полоса пропускания 110 МГц
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | от 9 кГц до 9/14/20/26,5/32/43,5/54 ГГц |
| Анализ полосы пропускания | 110 МГц |
| Точка пересечения третьего порядка | +20 дБм |
| DANL (с предусилителем) | –164 дБм |
| Диапазон амплитуды | DANL до +30 дБм |
| Фазовый шум на частоте 1 ГГц | -110 дБн/Гц при смещении 100 кГц (типичное значение) |
| RBW/VBW | от 1 Гц до 10 МГц |
| Точность амплитуды | < 14 ГГц ±1,3 дБ (типичное значение ±0,5 дБ) |
Опции Anritsu MS27201A
