МНИПИ Анализатор спектра С4-101

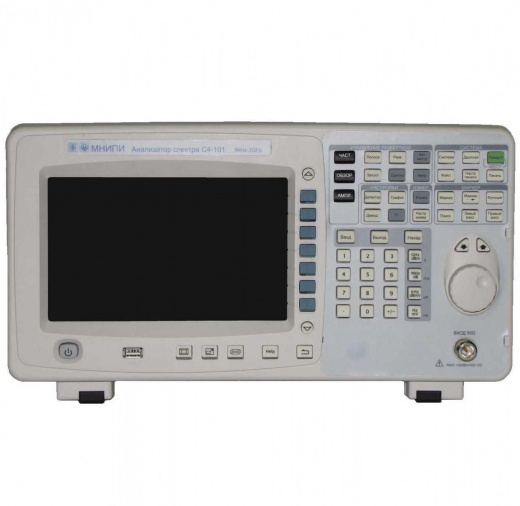

Анализатор спектра С4-101 - надежный партнер для эксплуатационного контроля и испытаний СВЧ-изделий. Прибор оснащен функциями анализа периодических сигналов, измерения частоты, уровня напряжения и мощности, а также параметров модуляции и фазовых шумов.

Диагностика оборудования операторов сотовой связи, каналов телевидения и радиовещания автоматики, вычислительной техники и связи - область применения анализатора. Прибор также используется для обучения и проведения экспериментов.

Средства анализа:

* Диапазон рабочих частот контролируемых сигналов - от 9 кГц до 3 ГГц
* Нулевая полоса и полоса обзора - от 100 Гц до 3 ГГц
* Пределы допускаемой погрешности установки полосы обзора - ±1 %
* Развертки - от 10 мс до 3000 с (исключая нулевую полосу обзора) и от 20 мкс до 3000 с в режиме нулевой полосы обзора
* Полоса пропускания ФПЧ - от 100 Гц до 1 МГц с шагом 1, 3, 10
* Коэффициент прямоугольности ФПЧ - не более 5:1
* Диапазон установки опорных уровней - от плюс 30 дБм до минус 100 дБм с шагом 1 дБ
* Пределы допускаемой основной погрешности установки опорного уровня - ±1 дБ
* Пределы неравномерности АЧХ анализатора - ±1 дБ в диапазоне частот от 100 кГц до 3 ГГц
* Максимально допустимая входная мощность - 30 дБм (1 Вт)
* Пределы допускаемой основной погрешности измерения уровня сигнала из-за нелинейности логарифмической шкалы - ±1 дБ
* Пределы допускаемой основной погрешности измерения уровня сигнала из-за переключения входного аттенюатора - ±1 дБ
* Пределы погрешности измерения уровня сигнала, обусловленной переключением фильтров - ±0,2 дБ относительно фильтра 1 кГц
* Средний уровень собственных шумов при полосе пропускания ФПЧ 100 Гц, полосе видеофильтра 10 Гц и входном аттенюаторе 0 дБ:
  - в диапазоне от 100 кГц до 20 МГц - минус 75 дБм
  - в диапазоне от 20 МГц до 1,5 ГГц - минус 110 дБм
  - в диапазоне от 1,5 до 3 ГГц - минус 105 дБм

Характеристики анализатора:

* Входное сопротивление - 50 Ом
* Коэффициент стоячей волны по напряжению (КСВН) входа при входном аттенюаторе больше 10 дБ, не более:
  - 1,5 в диапазоне частот от 10 МГц до 2,5 ГГц
  - 1,8 в диапазоне частот от 2,5 ГГц до 3 ГГц
* Размер экрана по диагонали - 21,5 см
* Разрешение экрана - 800х480
* Интерфейс - USB
* Габаритные размеры - 398х220х150 мм
* Масса - не более 6,5 кг
