Keysight S9130A 5G Многодиапазонный векторный приемопередатчик

S9130A Keysight: Высокопроизводительный многодиапазонный векторный приемопередатчик для 5G

S9130A Keysight technologies — это высокопроизводительный 5G performance multi-band vector transceiver, разработанный для ускоренной и точной верификации оборудования 5G NR (new radio), включая инфраструктурные компоненты и базовые станции gNB. Система S9130A обеспечивает комплексное тестирование в обоих критически важных частотных диапазонах: FR1 (Frequency Range 1, суб-6 ГГц) и FR2 (Frequency Range 2, миллиметровый диапазон). S9130A является ключевым инструментом для производителей, которым требуется бескомпромиссная точность измерений в сочетании с высокой пропускной способностью производственной линии.

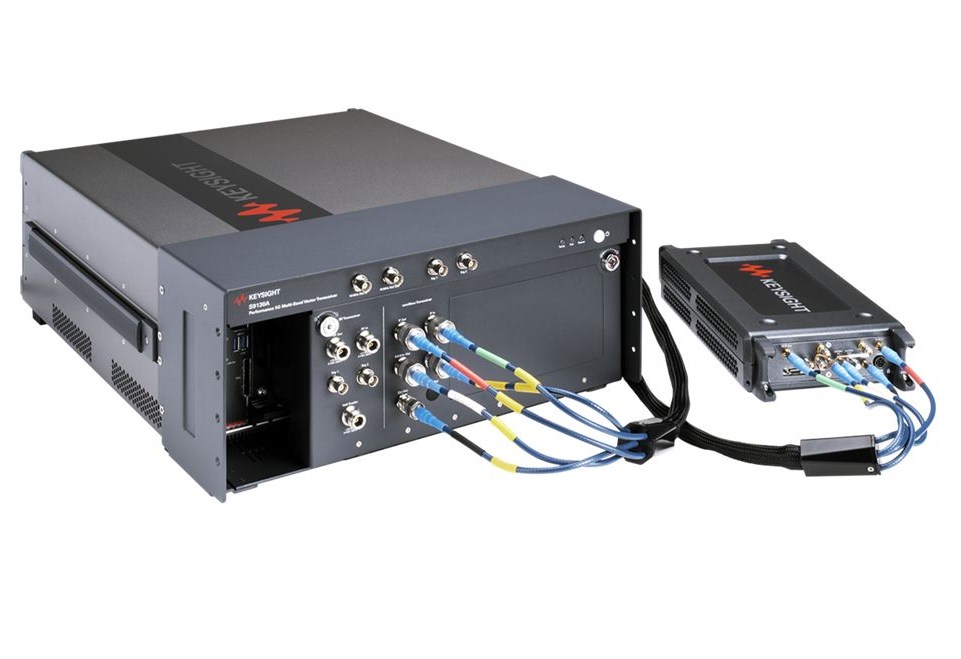

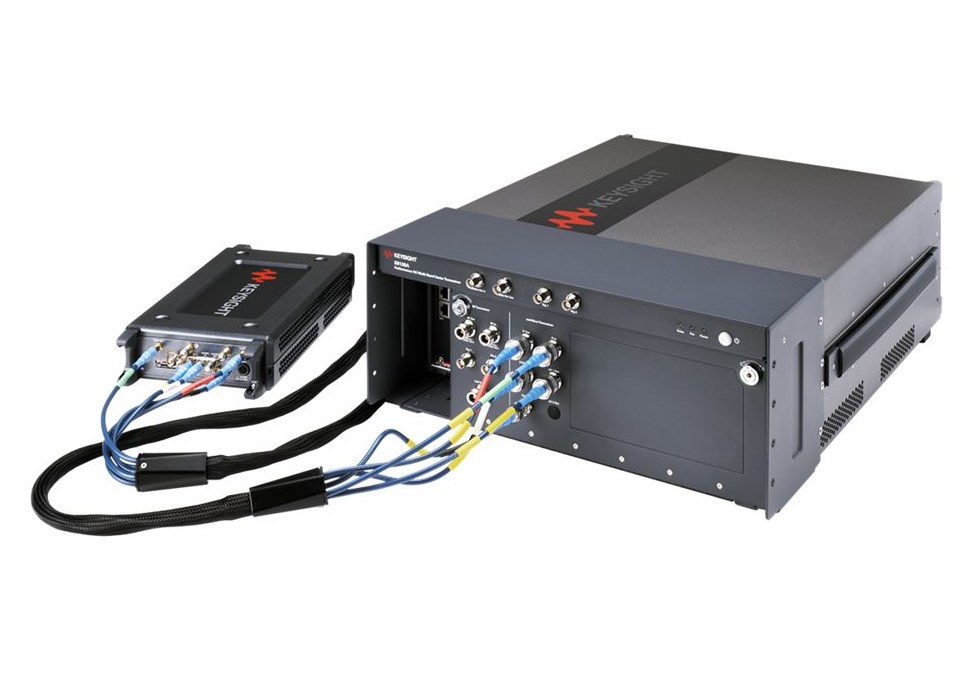

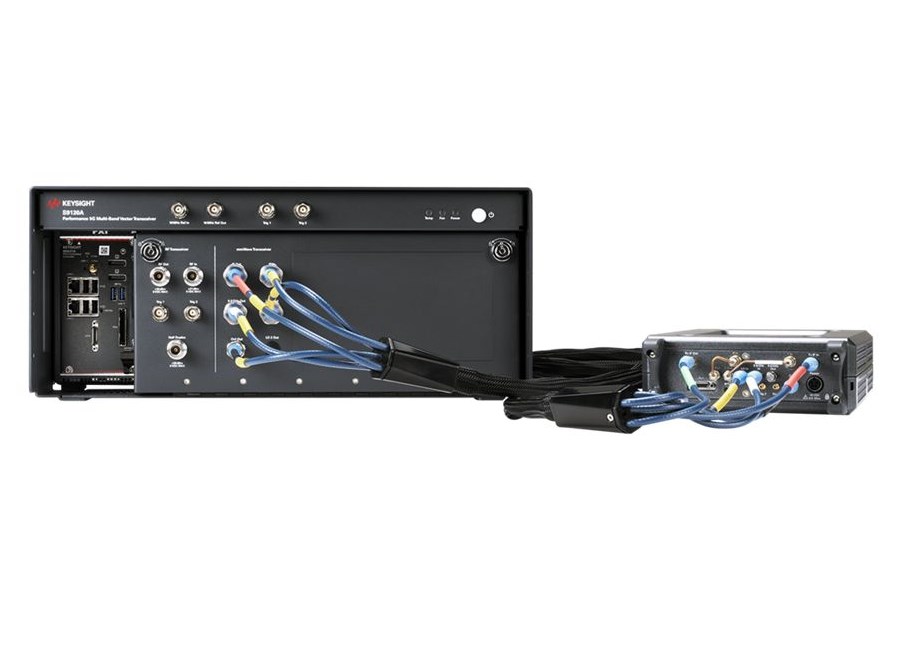

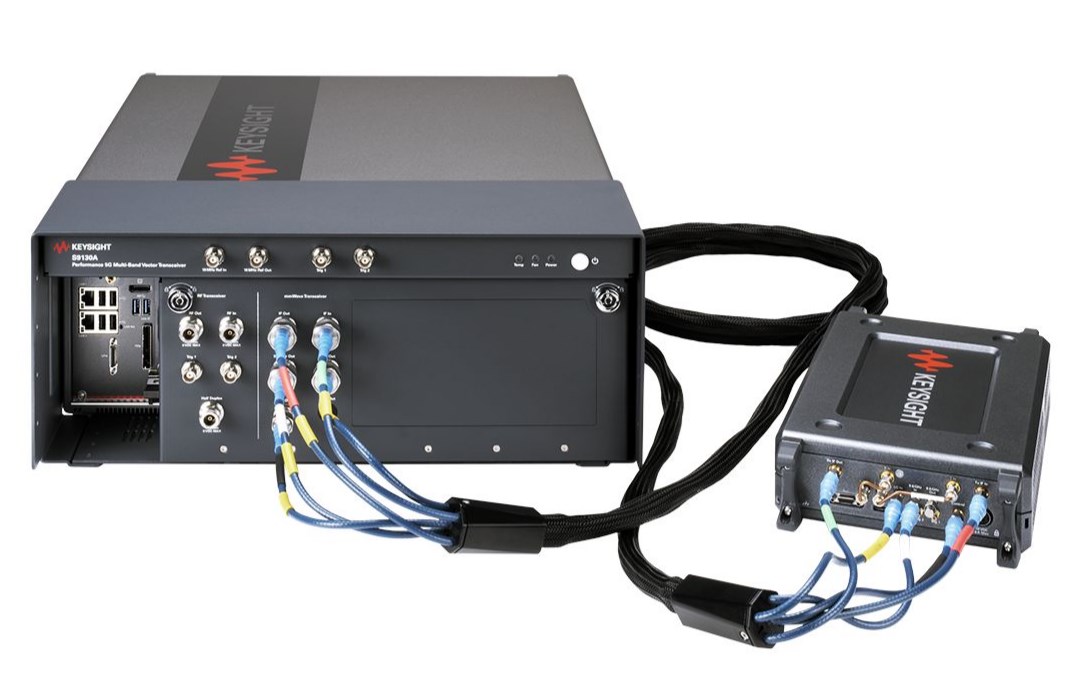

Архитектура S9130A сочетает стационарный настольный форм-фактор с модульными компонентами PXIe (PCI eXtensions for Instrumentation), такими как высокопроизводительный векторный приемопередатчик M9415A VXT, и удаленным mmWave-трансивером (M1741A). S9130A обеспечивает исключительную гибкость и минимизацию потерь, что критически важно для точных измерений на миллиметровых волнах.

Преимущества Keysight S9130A

Ключевые технические преимущества S9130A напрямую влияют на достоверность результатов и эффективность производственного цикла:

• Двухдиапазонный охват: S9130A обеспечивает тестирование в диапазоне FR1 от 380 МГц до 8 ГГц (с опцией расширения до 12 ГГц) и в диапазоне FR2 от 24.25 ГГц до 43.5 ГГц. Эта мультидиапазонность позволяет использовать S9130A для верификации всех основных 5G-продуктов.
• Широкая полоса пропускания: S9130A поддерживает мгновенную полосу анализа и генерации сигналов до 1.2 ГГц (1200 МГц). Эта характеристика жизненно важна для точного тестирования широкополосных агрегированных несущих и сигналов 5G NR (3GPP Release 16 и выше).
• Лидирующая производительность: S9130A демонстрирует исключительные РЧ-характеристики. Типичные показатели S9130A включают низкий уровень EVM (Error Vector Magnitude) от 0.23 до 0.74% и высокий ACLR (Adjacent Channel Leakage Ratio) до –67 дБн. Высокая точность S9130A (±0.85 дБ) снижает неопределенность измерений.
• Архитектура, дружественная к OTA: Система S9130A использует удаленный mmWave-трансивер (M1741A). Такая архитектура (OTA, over-the-air readiness) позволяет S9130A избежать высоких потерь, связанных с длинными кабельными линиями, обеспечивая лучшие показатели мощности и EVM непосредственно в безэховой камере. Удаленная голова S9130A поддерживает переключение для двух поляризаций в диапазонах FR2.
• Эффективность в производстве: Благодаря интеграции в компактный настольный корпус, S9130A обеспечивает чрезвычайно высокую скорость тестирования. Это позволяет снизить общую стоимость владения (COT) системы S9130A.

Применение Keysight S9130A

S9130A является основным инструментом для тестирования в условиях серийного производства и проектирования:

• Базовые станции 5G NR (gNB): Высокопроизводительное тестирование передатчика (Tx) и приемника (Rx) в несигнальном режиме для 5G NR high-performance base station transceiver systems. S9130A гарантирует соответствие стандартам.
• РЧ-компоненты: Тестирование удаленных радиоблоков (RRH, remote radio heads), распределенных модулей (DU, distributed units), активных антенных решеток, усилителей и чипсетов.
• Тестирование FR2 (mmWave): S9130A идеально подходит для проведения точных OTA-тестов и кондуктивных измерений в диапазонах миллиметровых волн, включая проверку мощности, SEM (spectrum emission mask) и EVM.

Комплектация Keysight S9130A

S9130A поставляется как интегрированная тестовая станция:

• Аппаратное обеспечение: Базовая конфигурация S9130A-TR1 включает один RF-трансивер (на базе M9415A PXIe VXT с диапазоном 380 МГц – 8 ГГц) и один удаленный mmWave-трансивер M1741A для FR2 (24.25 – 43.5 ГГц). Это обеспечивает один канал Tx и один канал Rx.
• Физические характеристики: Корпус S9130A имеет габариты примерно 449.5 x 197.8 x 568.9 мм при весе около 22.68 кг.

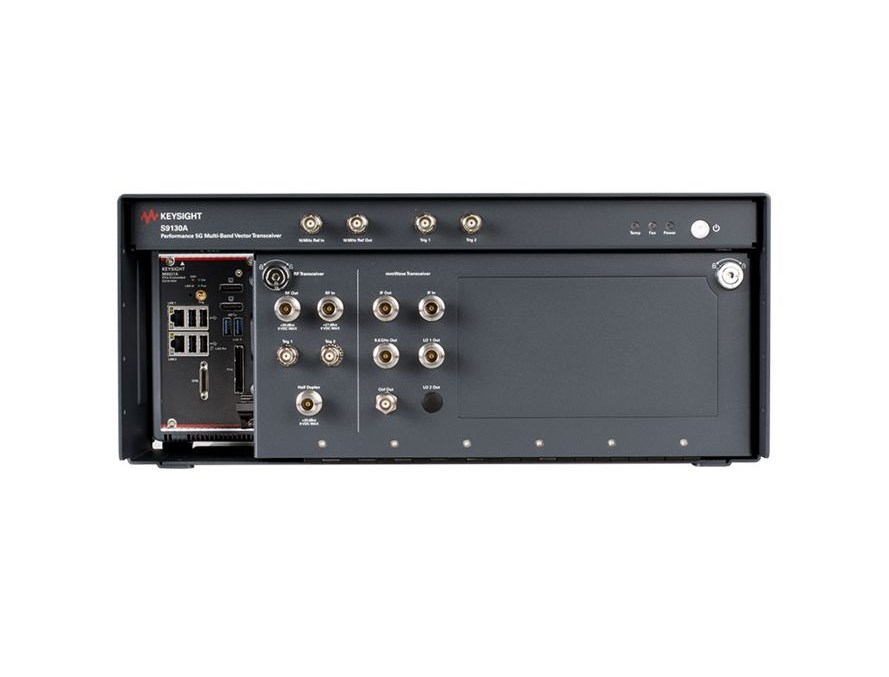

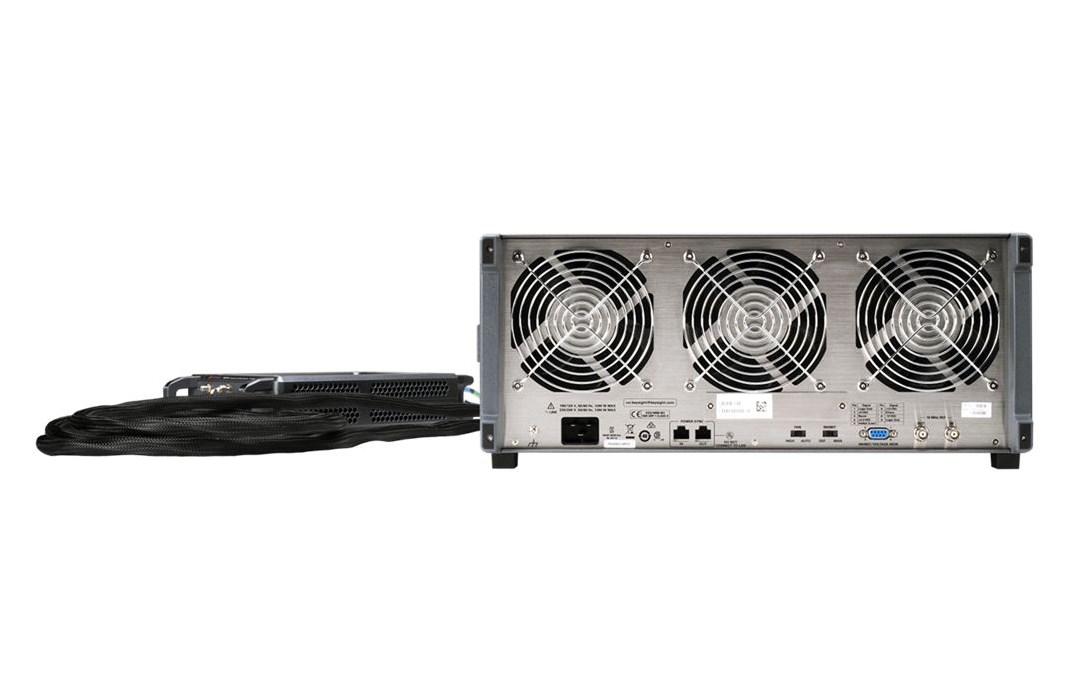

• Интерфейсы: Для управления S9130A используется интерфейс LAN RJ-45; РЧ-соединения осуществляются через BNC-разъемы на передней панели и через кабельные сборки к удаленной голове M1741A.
• Программное обеспечение: Система S9130A управляется специализированными приложениями X-Series Measurement Applications, такими как N9085EM0E 5G NR Measurement Application и Y9085EM0E 5G NR Waveform and Measurement Application.
