Keysight S9115A 5G Многодиапазонный векторный приемопередатчик

S9115A Keysight: Многодиапазонный векторный приемопередатчик для 5g

S9115A Keysight technologies, известный как multi-band vector transceiver, является высокопроизводительной, многодиапазонной тестовой системой, разработанной для ускорения и оптимизации производственного тестирования компонентов и оборудования 5G NR (new radio). S9115A является векторным приемопередатчиком, способным проводить измерения без установления сигнального соединения (non-signaling measurements) в критически важных частотных диапазонах FR1 (frequency range 1, суб-6 ГГц) и FR2 (frequency range 2, миллиметровый диапазон).

Платформа S9115A создана с упором на высокую пропускную способность, масштабируемость и низкую стоимость тестирования, что делает S9115A идеальным решением для крупносерийного производства базовых станций, удаленных радиоблоков (RRH, remote radio heads), активных антенных решеток и чипсетов. Высокая производительность S9115A обеспечивается благодаря использованию компактных модульных PXIe компонентов и оптимизированной архитектуре для OTA (over-the-air) тестирования.

Преимущества Keysight S9115A

Ключевые технические преимущества S9115A заключаются в его широком частотном покрытии и высокой чистоте сигнала:

• Полный частотный охват 5G: S9115A обеспечивает тестирование в диапазонах FR1 (от 380 МГц до 13 ГГц) и FR2 (от 22.7 ГГц до 49.2 ГГц). Такая мультидиапазонная конфигурация, включающая в себя как суб-6 ГГц, так и основные полосы mmWave, значительно повышает гибкость производственной линии.
• Широкая полоса пропускания: Система S9115A поддерживает полосу генерации и анализа сигналов до 1.2 ГГц, что необходимо для точного тестирования широкополосных агрегированных несущих 5G NR (3GPP release 15 и выше).
• Готовность к OTA-тестированию: Архитектура S9115A разработана с учетом минимальных потерь при mmWave (миллиметровые волны) измерениях. S9115A поддерживает подключение удаленных радиоблоков (RRH, remote radio heads) (например, M1749B), которые размещаются непосредственно в безэховой камере. Это обеспечивает оптимальный бюджет РЧ-линка, более высокую выходную мощность и лучшее значение EVM (величина вектора ошибок) в точке измерения.
• Снижение стоимости тестирования (COT): S9115A имеет компактный форм-фактор по сравнению со стандартными лабораторными приборами и демонстрирует чрезвычайно высокую пропускную способность, что снижает общую стоимость владения и тестирования в условиях массового производства.
• Высокая точность измерений: Система S9115A обеспечивает лидерскую в отрасли производительность по критически важным параметрам, таким как ACLR (коэффициент утечки мощности в соседний канал) и EVM, в широком диапазоне выходной мощности.

Применение Keysight S9115A

Векторный приемопередатчик S9115A является основой для решений, предназначенных для высокообъемного тестирования следующих компонентов:

• Базовые станции 5G NR: Измерение ключевых параметров передатчика (power, SEM (spectrum emission mask), ACLR, EVM) и приемника в режиме без сигнализации.
• Удаленные радиоблоки (RRH) и активные антенные системы: Тестирование производительности приемопередатчиков FR1 и FR2, включая поддержку двух поляризаций в одном RRH для экономии места и минимизации потерь.
• Компоненты и чипсеты 5G: Проведение валидации и контроля качества РЧ-блоков на уровне производства.

Комплектация Keysight S9115A

Система S9115A поставляется как интегрированное системное решение, сочетающее передовое аппаратное и программное обеспечение.

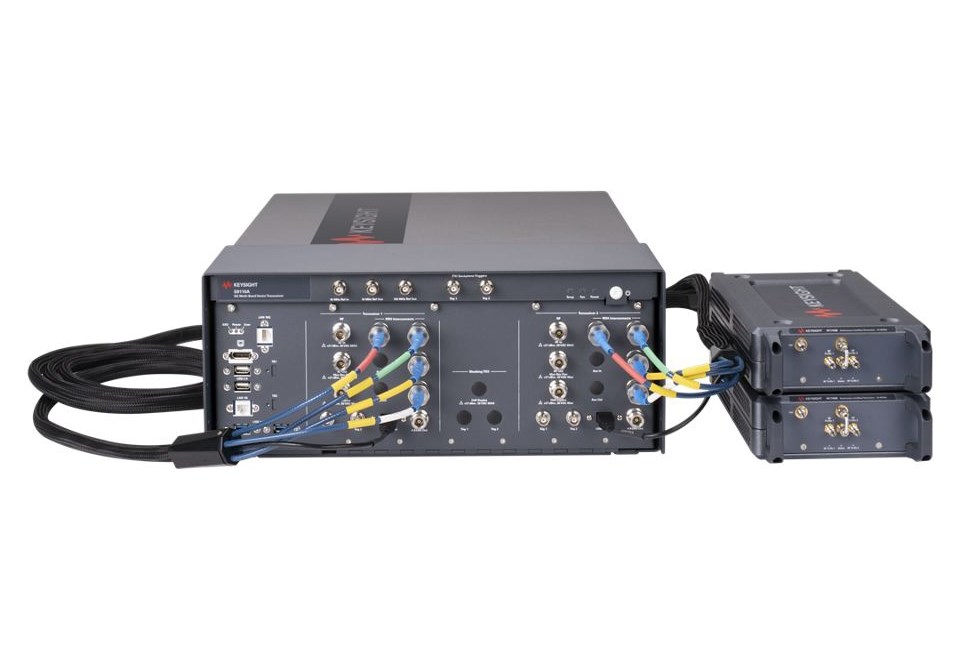

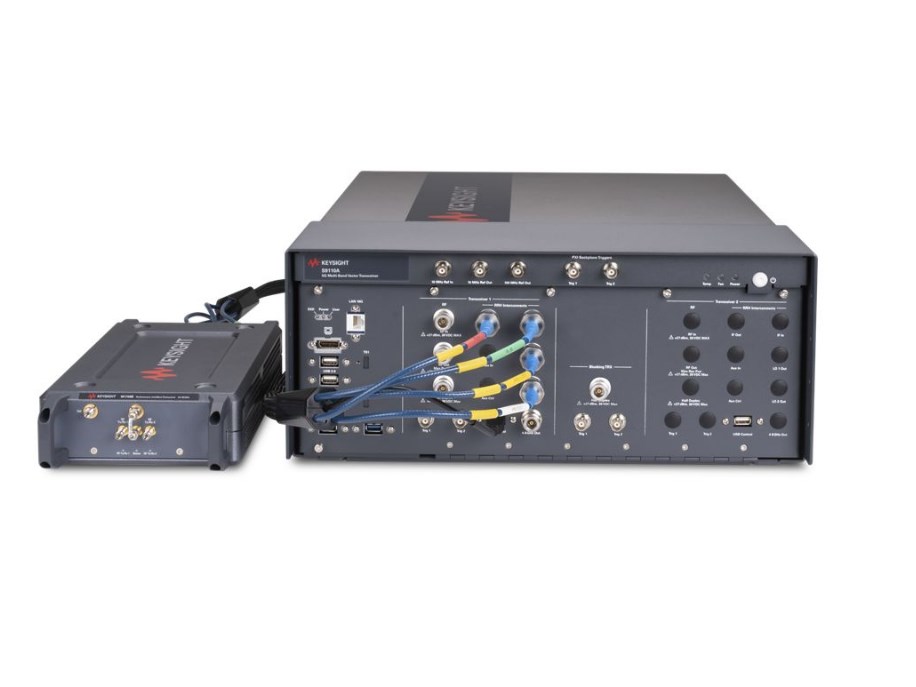

• Аппаратное обеспечение: Базовая система S9115A включает центральный блок PXIe VXT (vector transceiver), который обеспечивает поддержку FR1 (до 13 ГГц). Для расширения диапазона до FR2 (49.2 ГГц) в комплект S9115A могут быть включены один или два внешних удаленных mmWave радиоблока (например, M1749B).
• Программное обеспечение: Управление и анализ данных осуществляются с помощью проверенных отраслевых приложений Keysight. В комплект S9115A входят N9085EM0E 5G NR measurement application (приложение для измерений) и Y9085EM0E 5G NR non-signaling waveform and measurement application (приложение для генерации несигнальных форм волны). Дополнительно поддерживаются Keysight pathwave signal generation software для генерации сложных сигналов и 89600 VSA software для глубокого анализа.

Опции Keysight S9115A

Технические характеристики Keysight S9115A

• Диапазон частот 380 МГц – 13 ГГц (FR1), 22.7–49.2 ГГц (FR2)
• Конфигурации:TR1/TN1, TR2/TN2, BK1, RF1, RF2
• Полоса пропускания: 1.2 ГГц для передачи и приема
• Потребляемая мощность: 1200 Вт (100–120 В) / 1300 Вт (220–240 В) для системы; 105 Вт (M1749B)
• Рабочая температура: 15–35 °C, влажность до 85% (без конденсации)
• Высота эксплуатации: До 2000 м
• Габариты: 197.8 x 449.5 x 568.9 мм
• Вес: 20.4–24.0 кг (в зависимости от конфигурации), 3.5 кг (M1749B)
• Интерфейс управления: LAN RJ-45
