S9110E Keysight — модульный многодиапазонный векторный трансивер (PXIe). Обеспечивает непрерывное покрытие 1 МГц – 26.5 ГГц (расширяется до 49 ГГц). Полоса анализа 1.2 ГГц. Идеален для высокоточного несигнального тестирования EVM/ACLR систем 5G NR и NTN.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

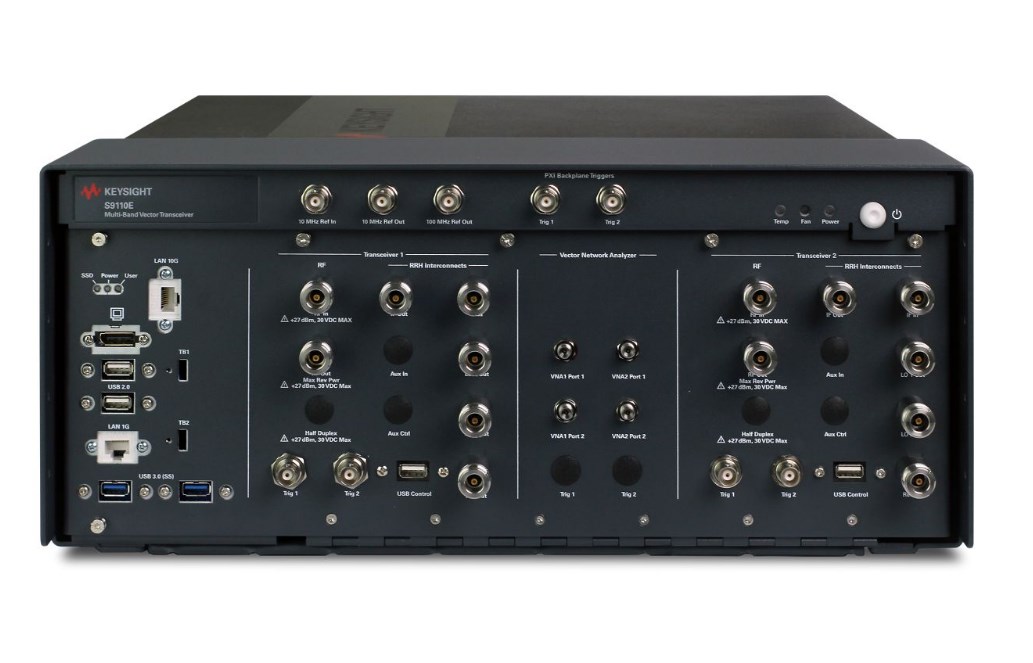

S9110E Keysight: Экспертный многодиапазонный векторный трансивер
S9110E Keysight Technologies — это модульный S9110E многодиапазонный векторный трансивер нового поколения, разработанный для несигнальных измерений 5G NR (New Radio) и NTN (Non-Terrestrial Networks). S9110E представляет собой высокоинтегрированный многодиапазонный векторный трансивер, который значительно сокращает площадь тестовой установки благодаря компактному исполнению PXIe (PCI eXtensions for Instrumentation). S9110E совмещает функции VSA (Векторный Анализатор Сигналов) и VSG (Векторный Генератор Сигналов) в одном приборе.
Преимущества Keysight S9110E
Преимущества S9110E определяются его техническими характеристиками, критически важными для 5G тестирования. Базовый S9110E многодиапазонный векторный трансивер обеспечивает непрерывное покрытие частот от 1 МГц до 26.5 ГГц. С подключением удаленной радиочастотной головки RRH (Keysight M1749B), рабочий диапазон S9110E расширяется до 49 ГГц, охватывая все частоты FR2 (Frequency Range 2, 22.7 ГГц до 49.2 ГГц).
- Ширина полосы: S9110E поддерживает модуляционный анализ с полосой до 1.2 ГГц (1200 МГц). Это обеспечивает высокую точность измерений ACLR (Adjacent Channel Leakage Ratio — коэффициент утечки мощности в соседний канал) и EVM (Error Vector Magnitude — величина вектора ошибок).
- Эффективность производства: Благодаря модульной архитектуре PXIe, S9110E демонстрирует высокую пропускную способность, необходимую для массового производства устройств 5G. Калиброванные измерения S9110E минимизируют ложные вердикты и сокращают переделку.
- Готовность к OTA: Система S9110E готова к тестированию OTA (Over-the-Air — по воздуху) благодаря использованию двунаправленных RRH с переключением для двух поляризаций. Это обеспечивает оптимальную мощность и низкий EVM в тестовой камере. Данная функциональность S9110E критически важна для 5G систем.
Применение Keysight S9110E
S9110E находит применение на всех этапах жизненного цикла оборудования 5G и спутниковой связи.
- Разработка и верификация (R&D): Точная характеризация приемопередающих трактов, измерение EVM и ACLR для компонентов и подсистем 5G.
- Производство: Высокоскоростное тестирование базовых станций (BS) и пользовательских устройств 5G, обеспечивая соответствие стандартам 3GPP (Third Generation Partnership Project).
- Тестирование NTN: S9110E поддерживает тестирование оборудования для неземных сетей и спутниковой связи в соответствующих частотных диапазонах.
Комплектация Keysight S9110E
Базовая система S9110E включает:
- Основной приемопередатчик S9110E в компактной инфраструктуре PXIe, обеспечивающий частотный диапазон до 26.5 ГГц.
- Программное обеспечение для измерений 5G NR (N9085EM0E) и анализа векторной модуляции (VMA).

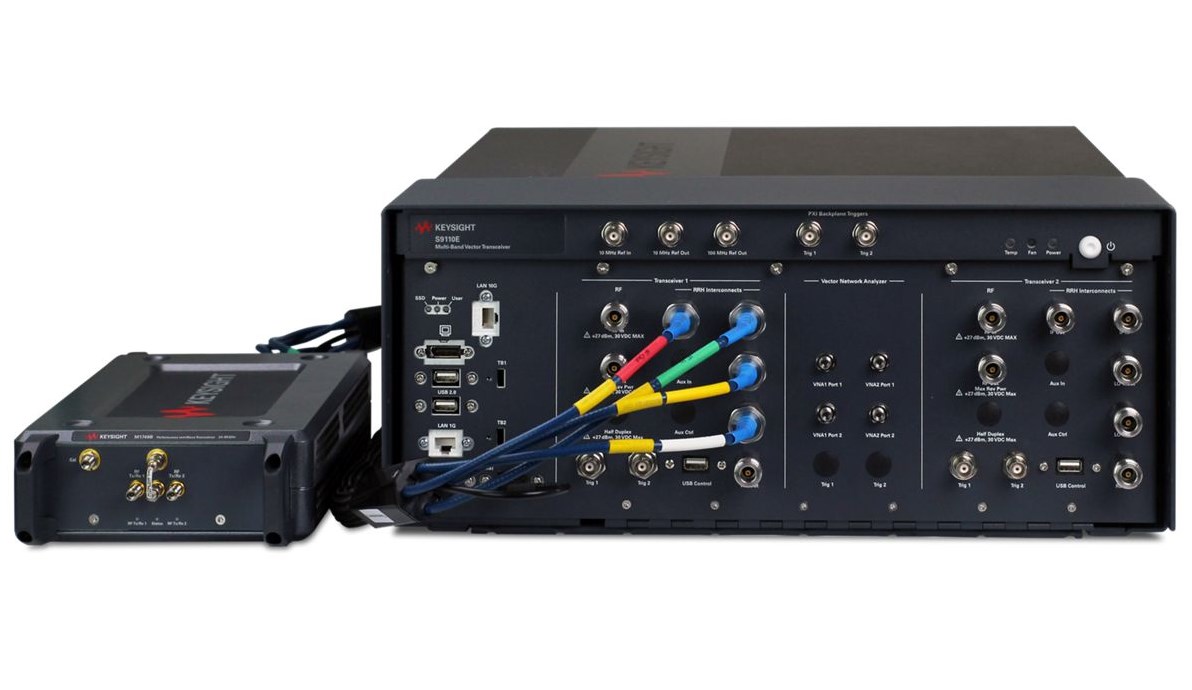

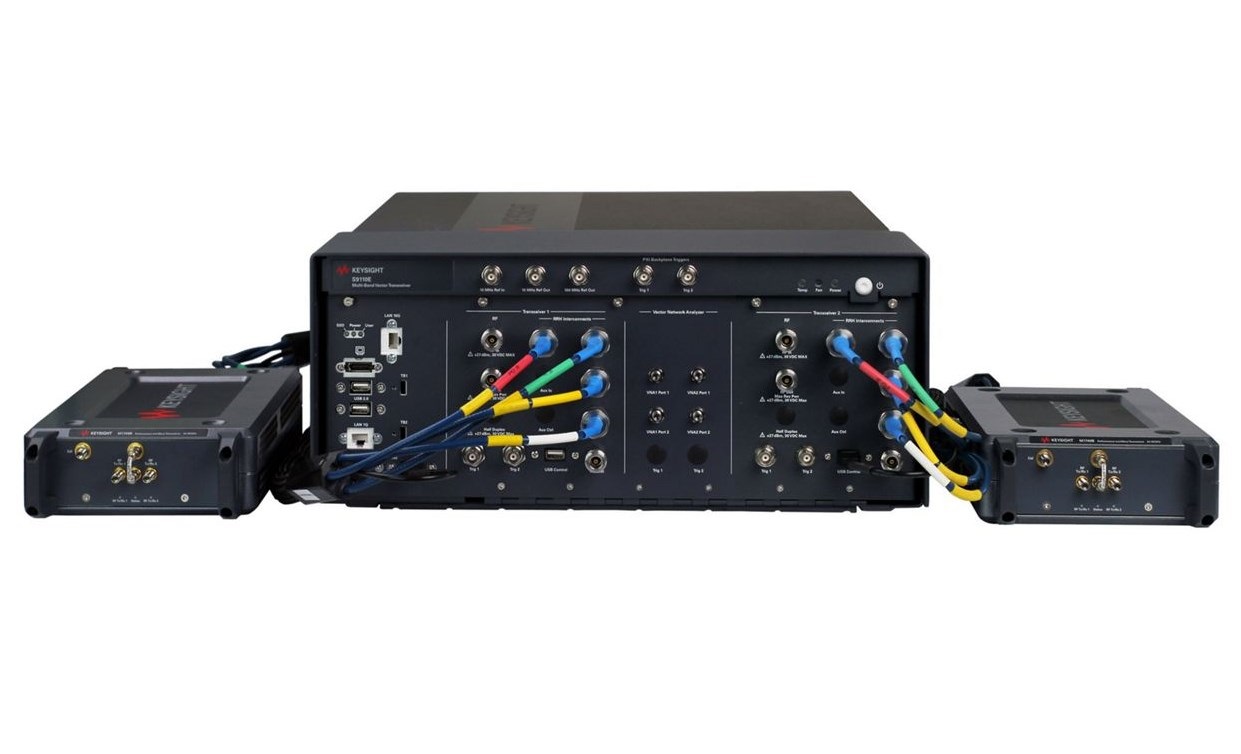

- Опционально S9110E комплектуется RRH Keysight M1749B для расширения диапазона до 49 ГГц и поддержкой тестирования FR2.
Опции Keysight S9110E
| Наименование опции | Описание |
|---|---|
| N9085EMOE | Приложение для измерения 5G NR |
| N9054EMOE | Анализ векторной модуляции. Приложение для измерения цифровой демодуляции |
| N9054EM1E | Анализ векторной модуляции с помощью пользовательского приложения OFDM |
Технические характеристики Keysight S9110E
| Наименование характеристики | Описание |
|---|---|
| Максимальная пропускная способность: | 1.2 ГГц |
| Стандарт беспроводной связи: |
FR1 FR2 NTN |
|
Максимальная частота: |
49,2 ГГц |
