Keysight S9106A 5G Многодиапазонный векторный приемопередатчик

S9106A Keysight: Многодиапазонный векторный приемопередатчик для MIMO-тестирования 5G

S9106A Keysight technologies — это специализированный 5G multi-band vector transceiver, разработанный как оптимизированное решение для многоканального, несигнального (non-signaling) тестирования инфраструктурного оборудования 5G NR (new radio). S9106A предлагает интегрированный подход к проверке базовых станций, радиоблоков и других компонентов в диапазоне FR1 (Frequency Range 1, суб-6 ГГц). Ключевая особенность S9106A заключается в его архитектуре, ориентированной на многопортовые измерения MIMO (Multiple-Input Multiple-Output) с максимальной пропускной способностью.

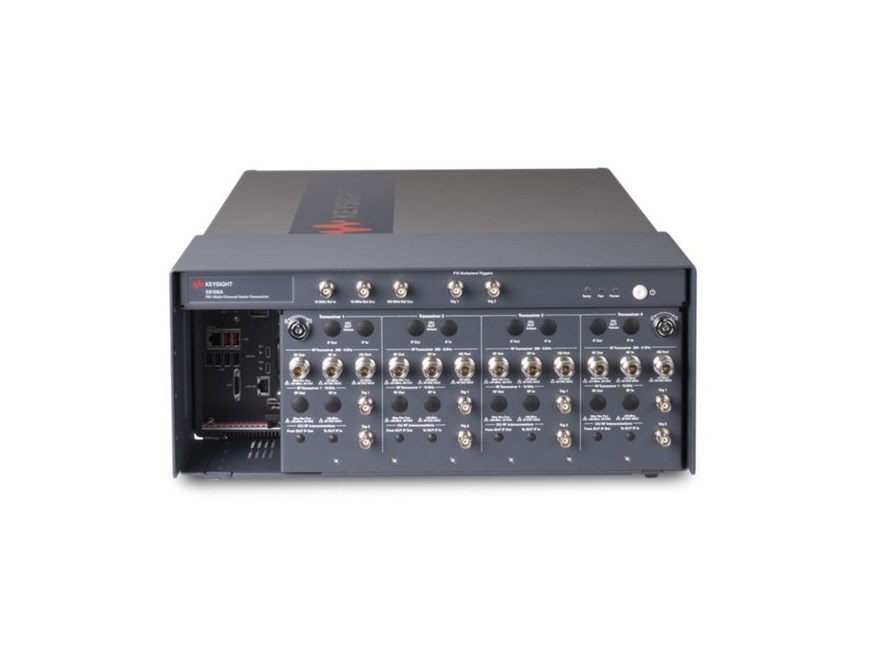

Система S9106A построена на базе модульной платформы Keysight VXT (Vector Transceiver) и может быть сконфигурирована с двумя или четырьмя когерентными приемопередающими каналами. S9106A обеспечивает высокую точность РЧ-измерений при минимальной площади занимаемого места, что критически важно для условий массового производства.

Преимущества Keysight S9106A

S9106A обладает рядом технических характеристик, делающих его незаменимым для тестирования 5G-оборудования:

• Высокая канальность для MIMO: S9106A может быть сконфигурирован как 2-канальное или 4-канальное решение, что позволяет проводить тестирование 2x2 MIMO или 4x4 MIMO. Эта масштабируемость S9106A позволяет инженерам верифицировать многоантенные тракты и оценивать фазовую когерентность, что является основой технологии MIMO.
• Широкая полоса пропускания: Каждый канал S9106A поддерживает максимальную полосу анализа сигналов до 1.2 ГГц (1200 МГц). Такая широкая полоса S9106A необходима для точного анализа сложных и широкополосных сигналов 5G NR, включая агрегированные несущие.

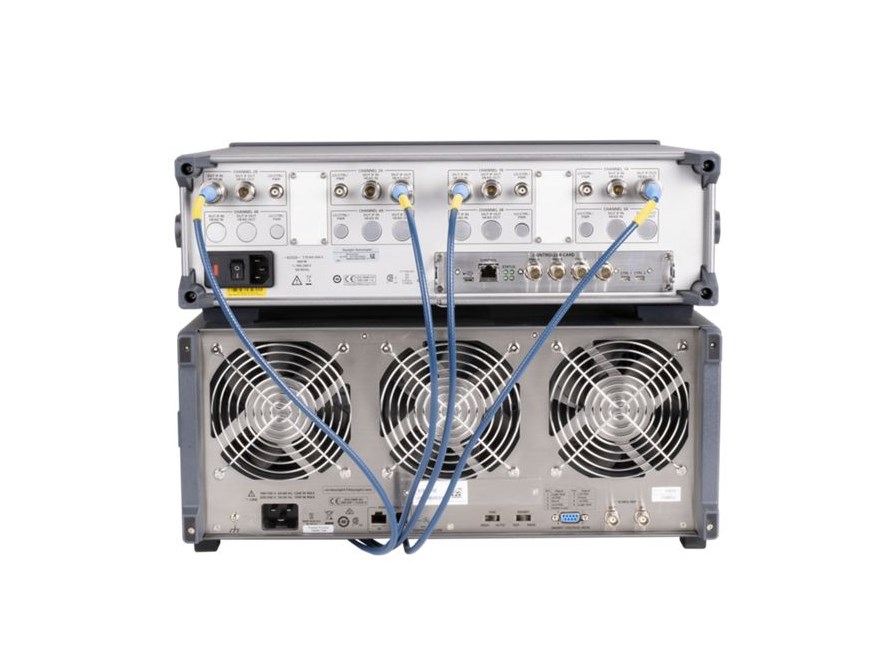

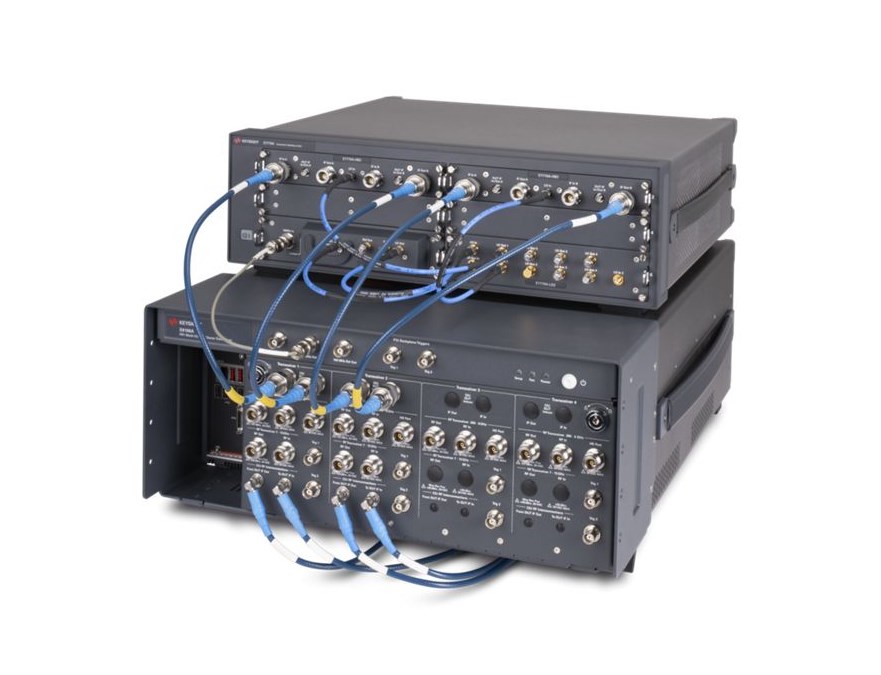

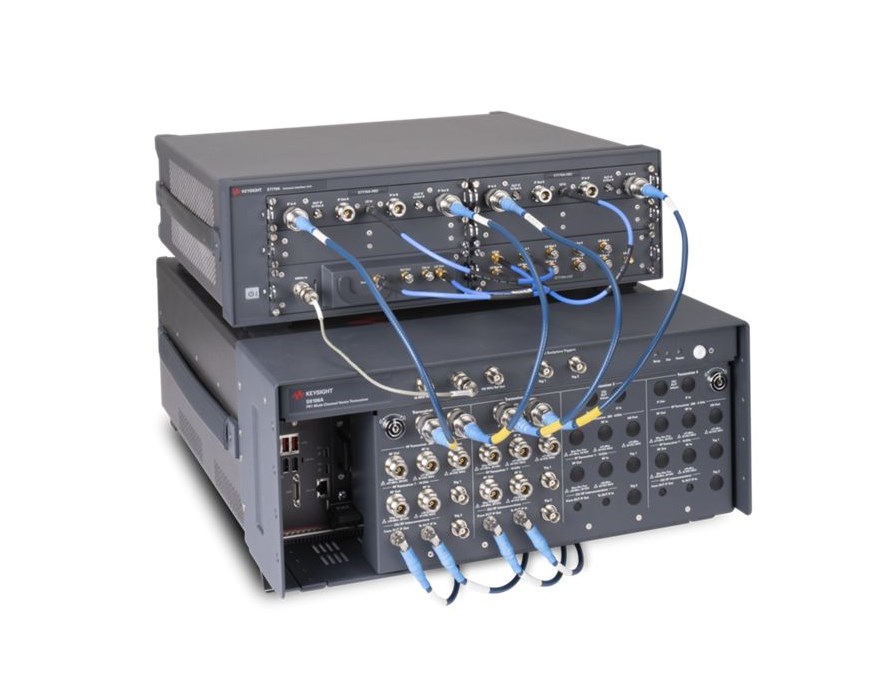

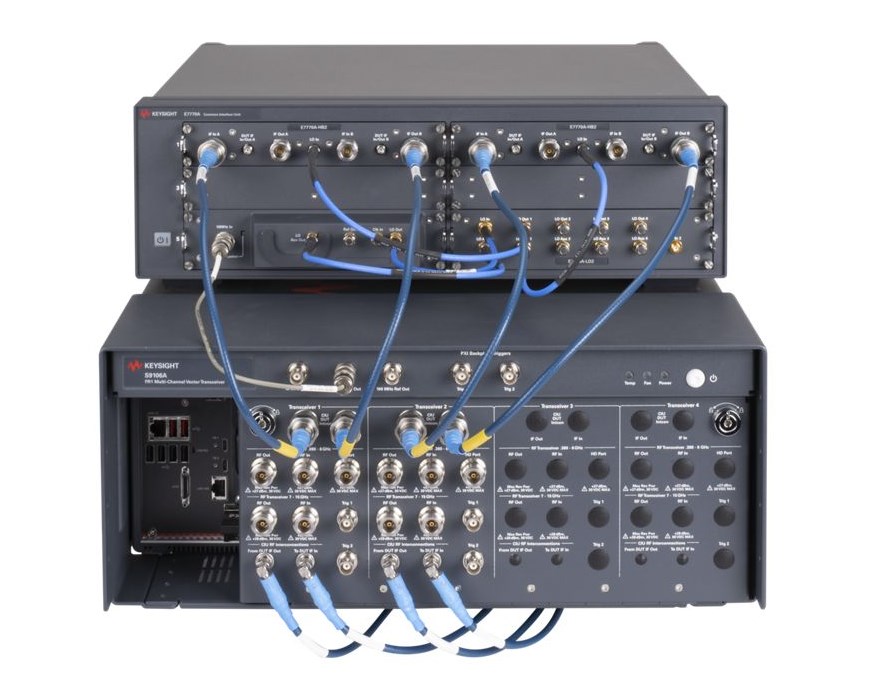

• Многодиапазонная функциональность (FR1 и ПЧ): Базовая система S9106A покрывает диапазон FR1 от 380 МГц до 6 ГГц. Конфигурации S9106A могут также включать поддержку высокочастотной промежуточной частоты (High IF) в диапазоне 7 ГГц до 15 ГГц (например, S9106A-2IF или S9106A-42D). Это обеспечивает гибкость при интеграции с внешними mmWave-головами (например, E7770A common interface unit) для дальнейших преобразований частоты.
• Высокая выходная мощность: Каждый канал S9106A обеспечивает высокую выходную мощность до +20 дБм. Это позволяет проводить точные измерения Tx-характеристик без необходимости использования дополнительных внешних усилителей в тестовом стенде.
• Превосходные РЧ-показатели: Система S9106A демонстрирует лучшие в классе показатели EVM (Error Vector Magnitude) и ACLR (Adjacent Channel Leakage Ratio) в диапазоне FR1 и FR2 (при использовании внешних преобразователей). Это обеспечивает низкую неопределенность измерений, критически важную для массового производства.

Применение Keysight S9106A

S9106A разработан для ускоренного автоматизированного тестирования (ATE, automated test equipment) инфраструктурного оборудования:

• Массовое тестирование gNB/RU: Высокоскоростное тестирование базовых станций 5G NR и радиоблоков (RU, radio unit) с несколькими антенными портами.
• Верификация MIMO: Использование двух или четырех когерентных каналов S9106A для проверки характеристик усиления, фазовых соотношений и изоляции между портами MIMO-систем.
• Проверка широкополосных сигналов: Генерация и анализ сигналов 5G NR с полосой до 1.2 ГГц.

Комплектация Keysight S9106A

S9106A — это системное решение, комплектация которого зависит от выбранной конфигурации:

• Аппаратная база: S9106A использует высокопроизводительные модули PXIe VXT (например, M9410A), которые обеспечивают функции векторного анализатора сигналов (VSA) и векторного генератора сигналов (VSG).
• Конфигурации S9106A:
• S9106A-4UP: Четыре канала трансивера FR1 (380 МГц – 6 ГГц) с подсистемой MIMO.
• S9106A-2IF/S9106A-42D: Включают поддержку высокочастотной ПЧ (IF, intermediate frequency) 7-15 ГГц.
• Интерфейс: Система S9106A легко интегрируется в автоматизированные тестовые платформы, такие как Keysight KS8400A Test Automation Platform.
• Программное обеспечение: Управление и анализ данных S9106A осуществляется с помощью программного обеспечения Keysight PathWave, совместимого со стандартами 3GPP 5G NR Rel. 15.2.0 и выше.

Опции Keysight S9106A

Характеристики Keysight S9106A

• Количество каналов: 2 или 4 трансивера
• Полоса пропускания: 1.2 ГГц на канал
• Выходная мощность: До +20 дБм (настраиваемая до +25 дБм)
• Потребляемая мощность: Максимум 1200 Вт (100–120 В) / 1300 Вт (220–240 В) для базовой системы; 480 Вт для E7770A
• Рабочая температура: 10–40 °C, влажность до 85% (без конденсации)
• Высота эксплуатации: До 2000 м
