Keysight S9101A 5G Многодиапазонный векторный приемопередатчик

S9101A Keysight: Лидерство в тестах 5G. Превосходные EVM/ACLR и встроенный Blocker для бескомпромиссной верификации приемника.

S9101A Keysight technologies — это универсальный 5G multi-band vector transceiver, разработанный как оптимизированное несигнальное (non-signaling) измерительное решение, которое обеспечивает высокую пропускную способность для автоматизированного тестирования инфраструктурного оборудования 5G NR (new radio). S9101A идеально подходит для верификации и производства базовых станций, радиоблоков (RRH, remote radio heads), распределенных модулей (DU, distributed units) и активных антенных решеток, работающих как в диапазоне FR1 (Frequency Range 1, суб-6 ГГц), так и в диапазоне FR2 (Frequency Range 2, миллиметровый диапазон).

Архитектура S9101A сочетает компактный настольный форм-фактор с внутренними высокопроизводительными модулями PXIe (PCI eXtensions for Instrumentation), такими как векторные приемопередатчики Keysight M9410A VXT, и внешним удаленным mmWave-трансивером. S9101A обеспечивает исключительную точность измерений EVM (Error Vector Magnitude) и ACLR (Adjacent Channel Leakage Ratio) в широком динамическом диапазоне.

Преимущества Keysight S9101A

Система S9101A предоставляет ключевые технические преимущества, направленные на сокращение времени и стоимости тестирования (COT):

• Двухдиапазонный охват: S9101A в стандартной конфигурации покрывает диапазон FR1 от 380 МГц до 6 ГГц и диапазон FR2 от 24.25 ГГц до 43.5 ГГц. Эта полная двухдиапазонность S9101A делает его универсальным инструментом для всех основных требований 5G.
• Широкая полоса сигнала: S9101A поддерживает мгновенную полосу анализа и генерации сигналов до 1.2 ГГц (1200 МГц). Такая широкая полоса необходима для точного измерения широкополосных сигналов 5G NR (3GPP Release 15 и выше).
• Гибкая канальность: S9101A доступен в различных конфигурациях, включая S9101A-TR1 (один канал Tx/Rx) и S9101A-TR2 (два канала Tx/Rx), что позволяет проводить тестирование двух устройств одновременно или выполнять MIMO-измерения.
• Функция Blocker: Конфигурация S9101A-BK1 включает два РЧ-трансивера для создания блокирующего сигнала (Blocker signal). Это критически важно для проверки характеристик приемника (Rx) базовых станций на устойчивость к помехам и селективность в соответствии с требованиями стандартов.

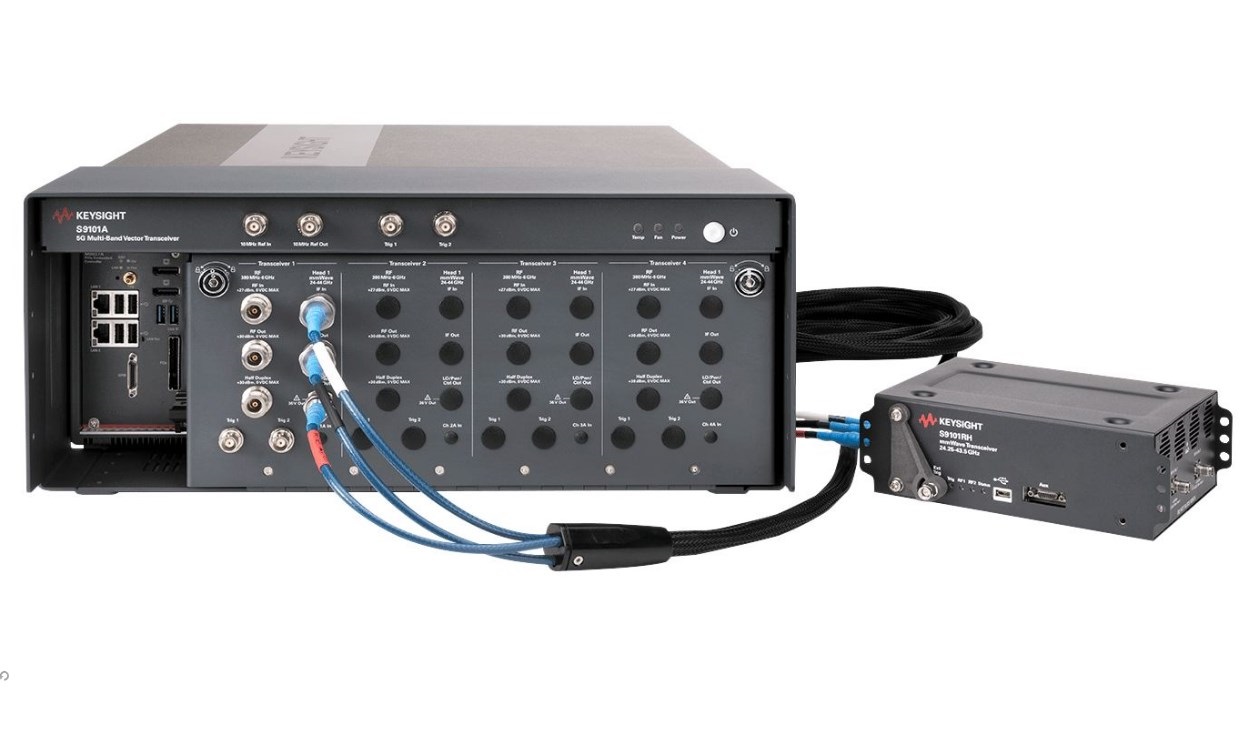

• Архитектура, дружественная к OTA: S9101A использует расширяемую OTA (over-the-air) архитектуру, поддерживающую один или два удаленных mmWave-преобразователя. Это позволяет минимизировать потери сигнала, повышая точность измерений в безэховых камерах.

Применение Keysight S9101A

S9101A является эффективным решением для:

• Высокообъемное производство: Автоматизированное, высокоскоростное тестирование приемопередающих трактов базовых станций 5G NR в несигнальном режиме.
• Проверка RRH и DU: Тестирование критически важных РЧ-характеристик удаленных радиоблоков и распределенных модулей в диапазонах FR1 и FR2.
• Тестирование Rx-селективности: Проведение сложных тестов приемника с функцией Blocker (S9101A-BK1), симулирующих реальные условия радиоэфира.

Комплектация Keysight S9101A

S9101A — это комплексная измерительная система, комплектация которой зависит от выбранной конфигурации:

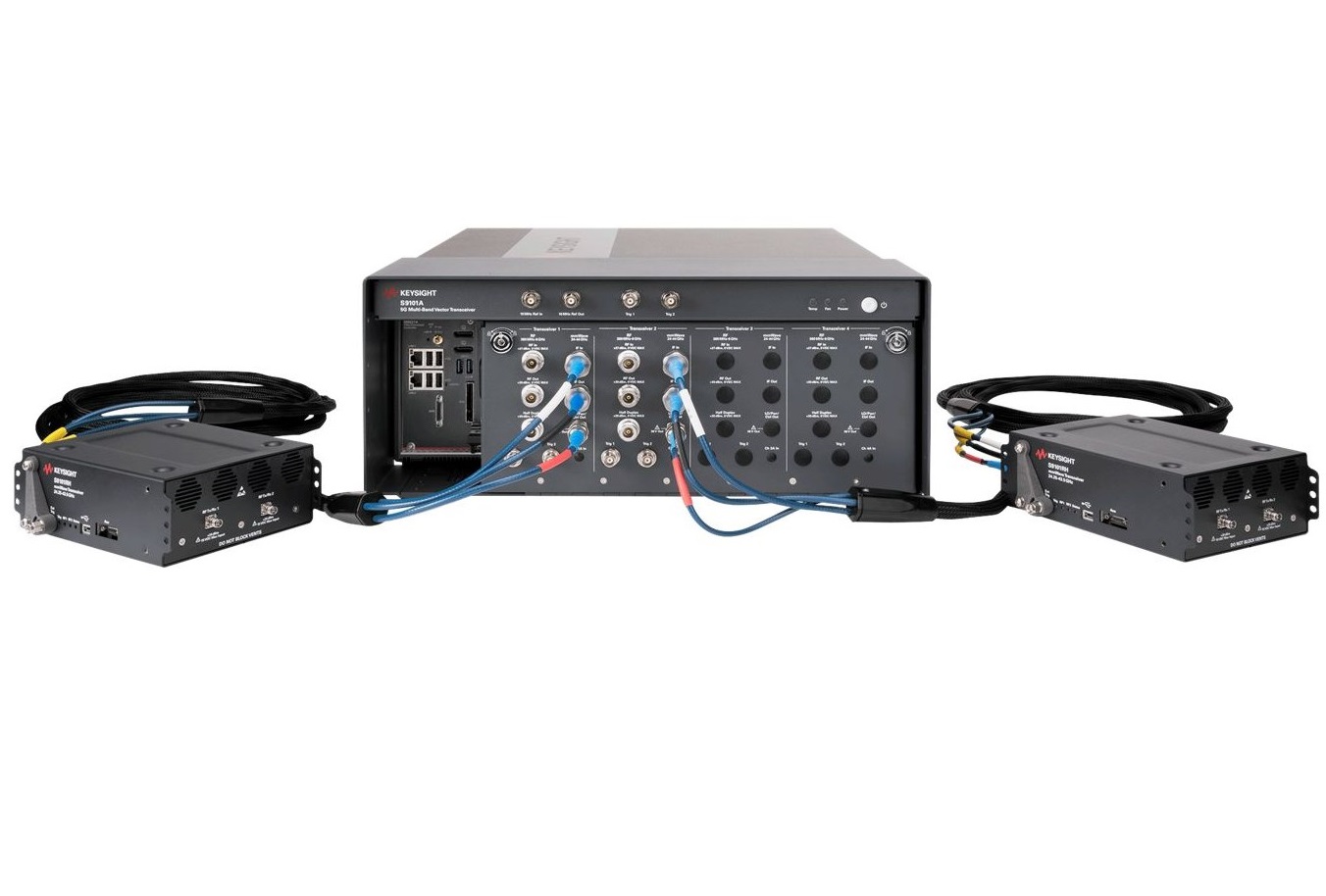

• Аппаратная база: S9101A использует высокопроизводительные модули M9410A PXIe VXT и включает один или два внешних mmWave-трансивера для работы в диапазоне FR2 (24.25 – 43.5 ГГц).
• Хранение данных: Поддерживается глубина захвата и воспроизведения до 512 MSa (мегавыборок).
• Интерфейсы: Управление S9101A осуществляется через стандартный сетевой интерфейс LAN (RJ-45). Для РЧ-подключений используются соответствующие разъемы на передней панели и на удаленных mmWave-трансиверах.
• Программное обеспечение: В комплект S9101A входит приложение Keysight N90E1S91A 5G Multi-Band Vector Transceiver Application (X-Series Application). Рекомендуется использование Keysight KS8400A Test Automation Platform для автоматизации.

Опции Keysight S9101A

Технические характеристики Keysight S9101A
