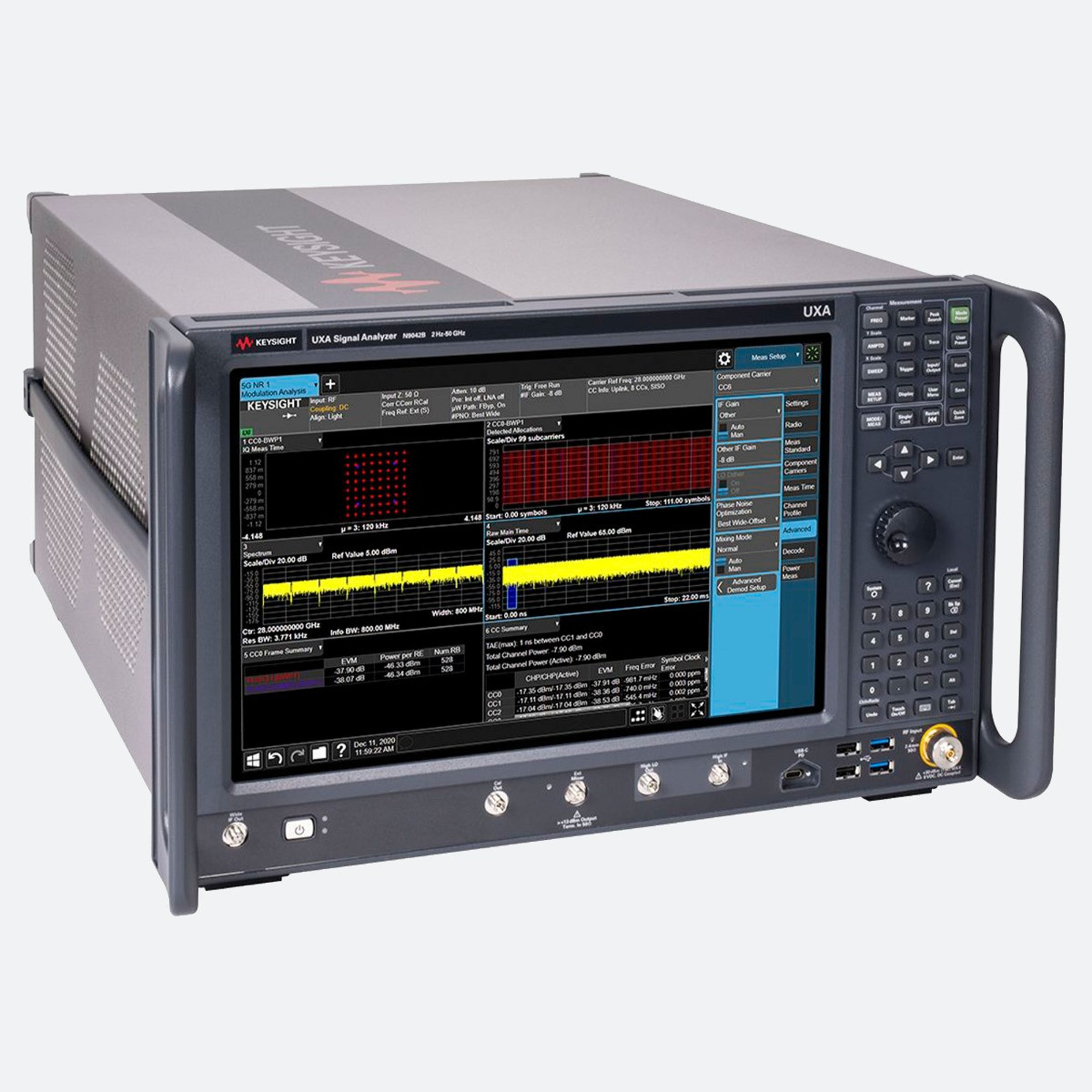

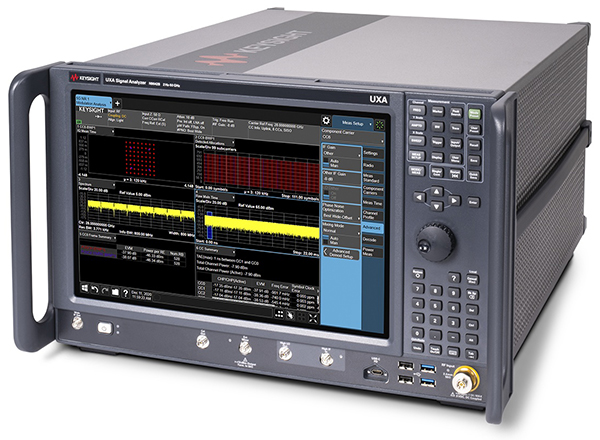

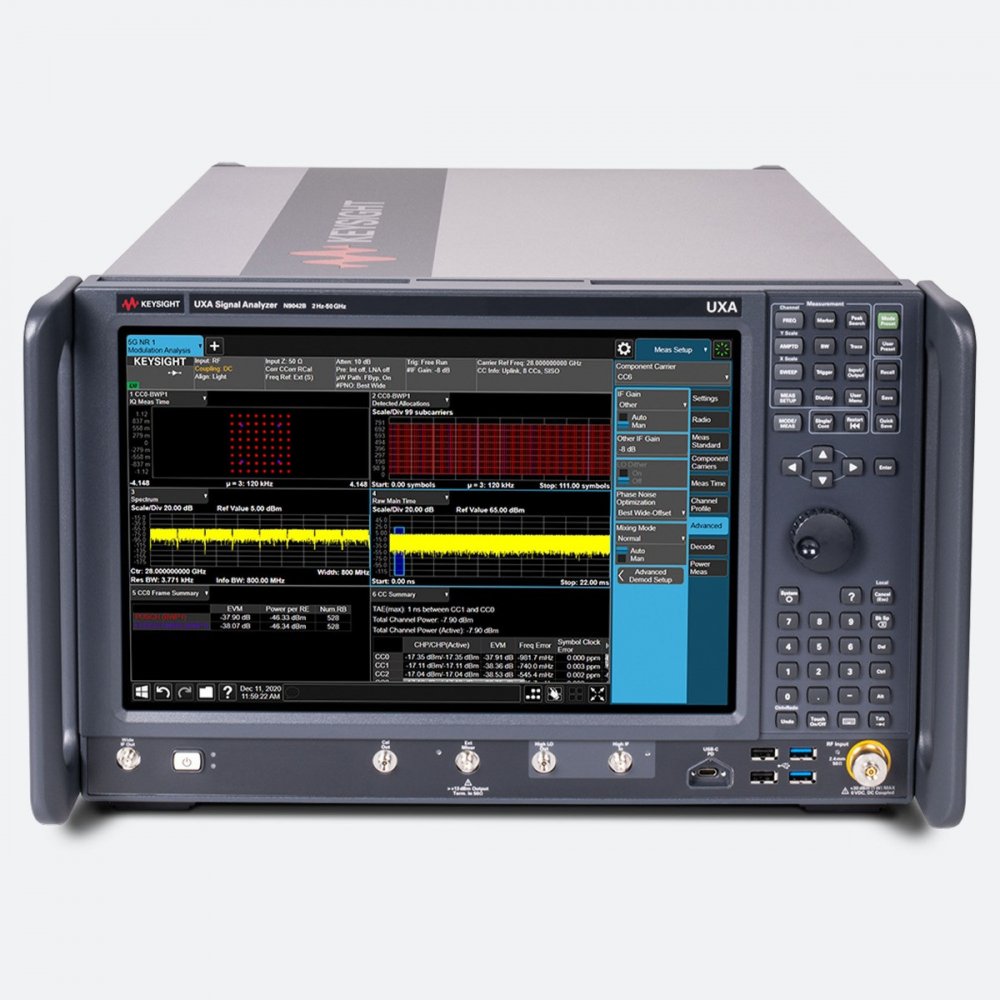

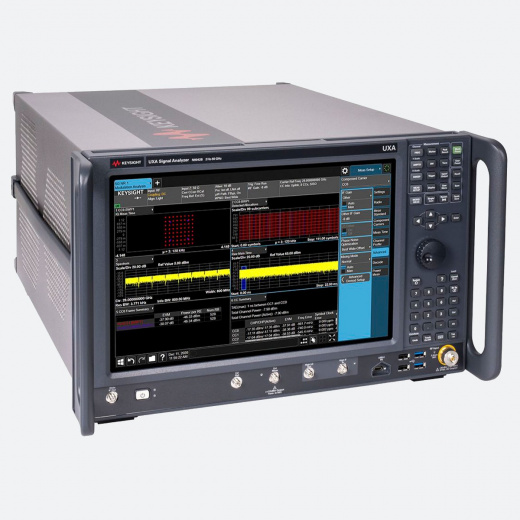

С анализатором сигналов Keysight N9042B UXA вы получаете широкую полосу пропускания и глубокий динамический диапазон для решения задач в миллиметровом диапазоне. Диапазон от 2 Гц до 75 ГГц и полоса анализа 4 ГГц. Тестирование компонентов и устройств 5G в соответствии со стандартом 3GPP 5G New Radio (5G NR).
Непревзойденная точность и производительность измерений до 75 ГГц
Keysight N9042B UXA — это передовой инструмент, производящий измерений в широком диапазоне частот от 2 Гц до 75 ГГц. Этот прибор сочетает в себе высочайшую точность, производительность и гибкость, что делает его идеальным решением для различных применений в области радиочастотного (РЧ) и микроволнового исследования, особенно в миллиметровом диапазоне.
Решайте завтрашние проблемы миллиметровых волн сегодня
Оцените реальную эффективность ваших инноваций в области миллиметровых волн (mmWave) в 5G, спутниковой связи, радарах и других областях с помощью Keysight N9042B UXA и измерительных приложений. N9042B обеспечивает широкую полосу и глубокий динамический диапазон, чтобы помочь вам справиться с самыми сложными задачами mmWave — жесткими рамками проектирования и сроками, сложной модуляцией и строгими стандартами.
Функции N9042B UXA
- Обеспечивает соответствие ваших проектов новейшим стандартам с помощью готовых к использованию измерительных приложений и программного обеспечения.
- Четко наблюдайте за волнами с помощью неограниченной, предварительно выбранной развертки от 2 ГГц до 75 ГГц и полосы анализа 4 ГГц.
- Проверьте истинную производительность вашего передатчика 5G NR с помощью модуля вектора ошибок (EVM) компании Keysight
- Быстро обнаруживает внеполосные излучения или побочные волны в ваших радиолокационных конструкциях с помощью отображаемого среднего уровня шума (DANL).
- Разработать проекты спутниковой связи с высокой пропускной способностью и полосой скорректированного анализа 4 ГГц
- Опционально возможен анализ спектра в реальном времени (Real-Time Spectrum Analysis, RTSA), что позволяет обнаруживать кратковременные сигналы.
Преимущества N9042B UXA:
- Высочайшая точность: Обеспечивает точные измерения амплитуды, частоты и фазы волн.
- Обеспечивает высокую чувствительность и позволяет обнаруживать слабые сигналы.
- Фазовый шум: Низкий уровень фазового шума делает этот прибор пригодным для изучения современных волн с различными видами модуляции, включая волны миллиметрового диапазона.

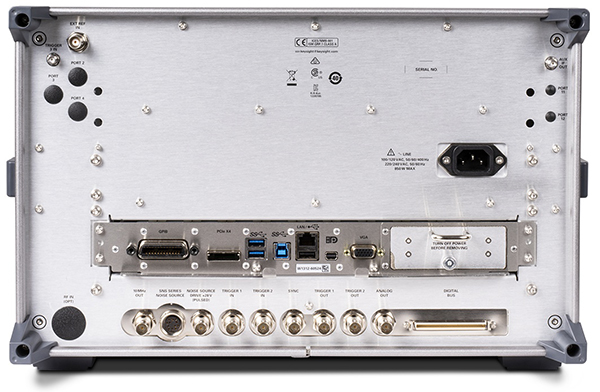

- Различные варианты подключения: Разъёмы для подключения различных типов устройств.
- Гибкие возможности конфигурации: Возможность настройки устройства под конкретные задачи с помощью различных опций.
- Предусилители: Опциональные предусилители для усиления слабых сигналов.
Применение N9042B UXA:
- Исследование в телекоммуникационных системах, включая 5G и будущие поколения.
- Измерение характеристик радиочастотных и микроволновых устройств, особенно в миллиметровом диапазоне.
- Анализ сигналов в аэрокосмической и оборонной промышленности, включая радарные системы.
- Научные исследования в области радиофизики и электроники, особенно в миллиметровом диапазоне.
Технические характеристики N9042B UXA
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: | 1 ГГц |
| 1,5 ГГц | |
| 2 ГГц | |
| 4 ГГц | |
| Средний уровень шума при 1 ГГц: | -168 дБм |
| Форм-фактор: | Настольный |
| Параметры частоты: | 26,5 ГГц |
| 44 ГГц | |
| 50 ГГц | |
| с V3050A от 50 ГГц до 67 ГГц | |
| 90 ГГц | |
| 110 ГГц | |
| Высота: | 6U |
| Максимальная частота: | 75 ГГц |
| Общая точность амплитуды: | ± 0,24 дБ |
| Фазовый шум на частоте 1 ГГц (смещение 10 кГц): | -135 дБн/Гц |
| Анализ спектра в реальном времени: | Да |
| TOI @ 1 ГГц (перехват 3-го порядка): | +22 дБм |
| Тип: | Анализатор Сигналов |
Опции N9042B UXA
| Наименование опции | Описание |
|---|---|
| N9042B-544 | Диапазон частот: от 2 Гц до 44 ГГц |
| N9042B-550 | Диапазон частот: от 2 Гц до 50 ГГц |
| N9042B-526 | Диапазон частот: от 2 Гц до 26,5 ГГц |
| N9042B-ALV | Вспомогательный видеовыход журнала |
| N9042B-P44 | Предусилитель, 44 ГГц |
| N9042B-P50 | Предусилитель, 50 ГГц |
| N9042B-P26 | Предусилитель, 26,5 ГГц |
| N9042B-P5L | Предусилитель, 50 ГГц, базовый |
| N9042B-P4L | Предусилитель, 44 ГГц, базовый |
| N9042B-R10 | Полоса анализа, 1 ГГц |
| N9042B-R20 | Полоса анализа, 2 ГГц |
| N9042B-R40 | Полоса анализа, 4 ГГц |
| N9042B-R15 | Полоса анализа, 1,5 ГГц |
| N9042B-EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9042B-EDC | Управление внешним дигитайзером |
| N9042B-SF1 | Функции безопасности, исключить запуск программ |
| N9042B-SF2 | Функции безопасности, запрет сохранения результатов |
| N9042B-ESC | Внешний контроль источника |
| N9042B-EXW | Внешнее микширование, широкая полоса пропускания |
| 1DVR001A | Привод ROM/CD-R/RW |
| 1MSE001A | Мышь |
|
MLP001A |
Минимальная потеря накладки, от 50 до 75 Ом |
| N9042B-2CM | Комплект фланцев для монтажа в стойку 265,9 мм H (6U) - два фланцевых кронштейна, две стандартные направляющие |
| N9042B-2CP | Комплект фланцев и ручек для монтажа в стойку 265,9 мм H (6U) - два кронштейна, ручки, направляющие |
