E6416A Keysight MTRX — когерентный РЧ-комплект для MIMO систем. Масштабируется от 4 до 16 VSA/VSG каналов. Диапазон 30 МГц – 7.25 ГГц, полоса 200 МГц. Обеспечивает точное тестирование beamforming и L1/L2 для 5G NR в FR1.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

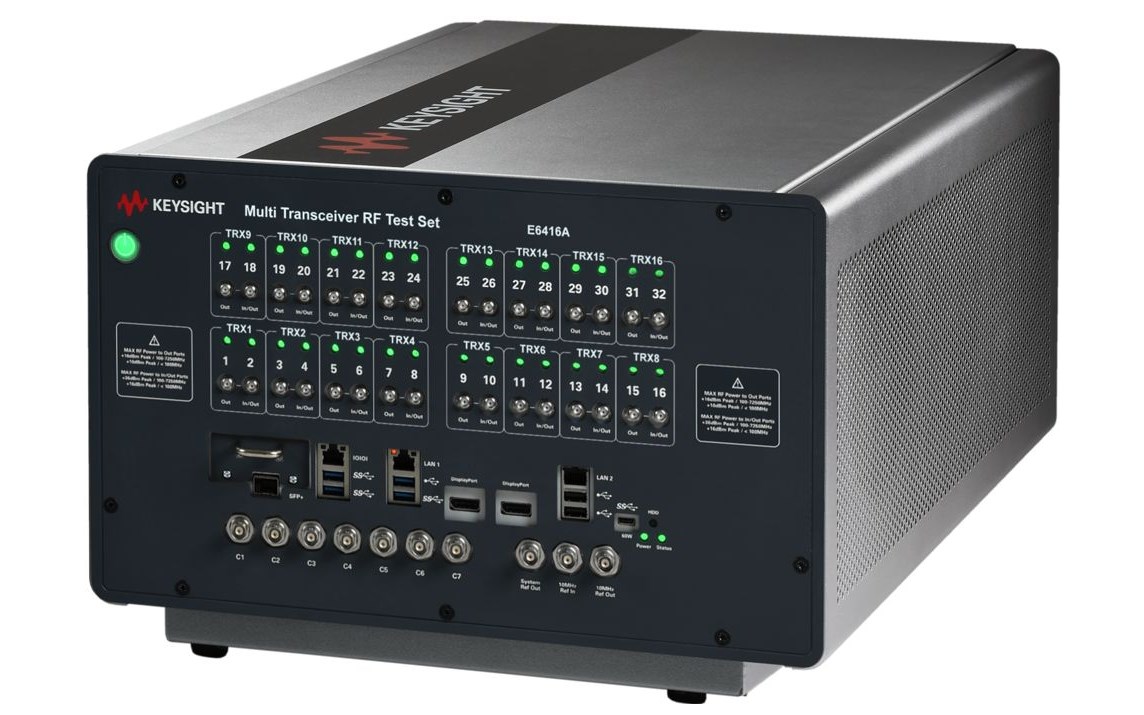

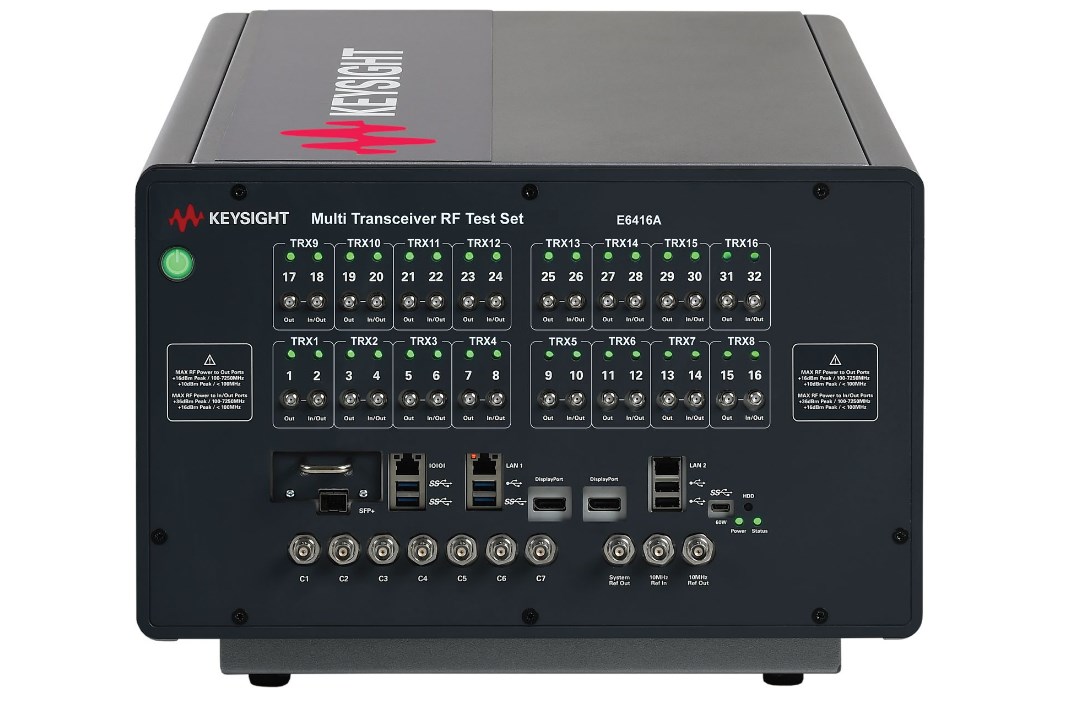

E6416A Keysight: Экспертный многоканальный радиочастотный испытательный комплект для MIMO
E6416A Keysight technologies, известный как multi transceiver rf test set (mtrx), является специализированным многоканальным РЧ (радиочастотным) испытательным комплексом. E6416A разработан для высокоскоростных и точных когерентных измерений mimo (multiple-input multiple-output) систем и базовых станций 5g nr (new radio) в диапазоне fr1 (frequency range 1). E6416A представляет собой модульную, масштабируемую аппаратную платформу, которая объединяет функции vsa (векторный анализатор сигналов) и vsg (векторный генератор сигналов) для одновременной работы.
Ключевая роль E6416A состоит в обеспечении фазовой и временной когерентности между всеми каналами, что критически важно для разработки и тестирования алгоритмов формирования луча (beamforming) и massive mimo систем с умеренным количеством антенных элементов.
Преимущества Keysight E6416A
Преимущества E6416A определяются его техническими возможностями, специально адаптированными для тестирования многопортовых систем.
- Масштабируемость каналов: Базовая конфигурация E6416A поддерживает 4 канала приемопередачи (tx/rx), с возможностью расширения до 16 полностью когерентных портов vsa/vsg в одном комплексе. Это делает E6416A идеальным решением для тестирования систем 4x4, 8x8 и 16x16.
- Широкий частотный диапазон: Комплекс E6416A обеспечивает широкий охват частот от 30 МГц до 7.25 ГГц. Этот диапазон полностью соответствует требованиям тестирования 5g nr в полосах fr1 (суб-6 ГГц).
- Полоса анализа: E6416A поддерживает максимальную РЧ-полосу пропускания 200 МГц, что достаточно для анализа современных широкополосных сигналов, включая агрегированные несущие 5g.
- Качество сигнала: Платформа E6416A обеспечивает низкое значение evm (величина вектора ошибок), гарантируя точность измерений. Это позволяет проводить высокоточные тесты на уровне rf/l1 (радиочастотный/уровень 1) и выявлять малейшие отклонения в работе приемопередающего тракта.
- Плотность модулей: Архитектура E6416A на базе pxie (pci extensions for instrumentation) обеспечивает высокую плотность каналов при минимальном занимаемом пространстве, что снижает общую стоимость тестирования и упрощает интеграцию в автоматизированные тестовые установки (ate).
Применение Keysight E6416A
E6416A многоканальный радиочастотный испытательный комплект является ключевым инструментом для разработчиков и производителей телекоммуникационного оборудования, которым требуется точное тестирование систем mimo с числом портов до 16.
- Тестирование gnodeb: E6416A используется для верификации базовых станций 5g с множеством антенн, включая измерение характеристик передатчика и приемника в многоканальном режиме.
- Разработка формирования луча: Комплекс E6416A позволяет тестировать и оптимизировать алгоритмы формирования луча на уровне физического канала, включая анализ нисходящих (downlink) и восходящих (uplink) сигналов и их когерентности.
- Open ran (o-ran) тестирование: E6416A применяется для тестирования радиочастотных блоков (ru) в архитектуре o-ran, обеспечивая проверку massive mimo и mimo характеристик.
- Имитация многопользовательских сценариев: Благодаря интегрированной цифровой матрице взвешивания сигналов, E6416A позволяет имитировать сложные многопользовательские сценарии и проводить тестирование планирования (scheduling) на уровнях l1/l2 (уровень 1/уровень 2).
Комплектация Keysight E6416A
Система E6416A поставляется как настраиваемое, интегрированное решение, использующее стандартную инфраструктуру pxie.
- Аппаратное обеспечение: Основная аппаратная платформа E6416A включает модули vsa и vsg, установленные в высокоскоростное шасси pxie. Комплект поставки E6416A может варьироваться от 4 до 16 каналов.
- Программное обеспечение: Для управления прибором, настройки сигналов и глубокого анализа результатов используются передовые программные продукты keysight, такие как pathwave vector signal analysis (89600 vsa) и keysight pathwave signal generation, а также программное обеспечение keysight wireless analyzer wavejudge. E6416A также поддерживает работу с открытым форматом файлов iq (in-phase/quadrature).
Технические характеристики Keysight E6416A
| Наименование характеристики | Описание |
|---|---|
| В комплекте с программным обеспечением для генерации и анализа сигналов: | Нет |
| Форм-фактор: | Настольный |
| Максимальная ширина полосы пропускания РЧ: | 200 МГц |
| Максимальная ширина полосы анализа РЧ: | 200 МГц |
| Максимальное количество приемопередатчиков: | 16 |
| Количество каналов: |
4 8 12 16 |
| Стандарты тестирования: | Тестирование радиочастот 5G BS MIMO |
| Типы тестов: | Тестирование MIMO RF |
| Диапазон частот: |
30 МГц – 450 МГц 450 МГц – 3 ГГц 450 МГц – 7.25 ГГц |
| Максимальная частота: | 7.25 ГГц |
| Тестовый домен: | Производительность |
| Тип: | Тестовый набор для нескольких приемопередатчиков RF |
