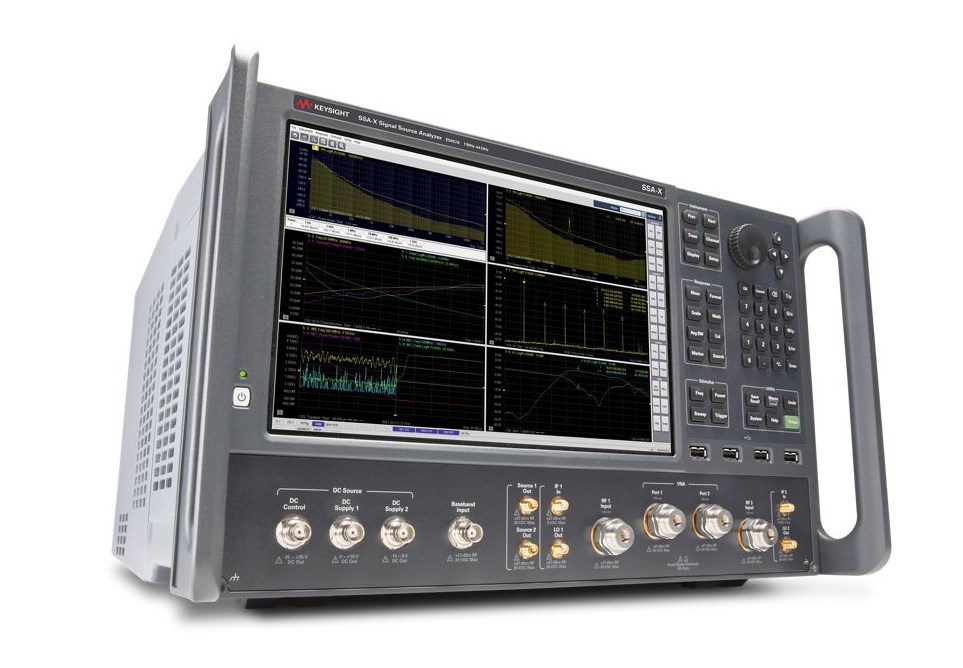

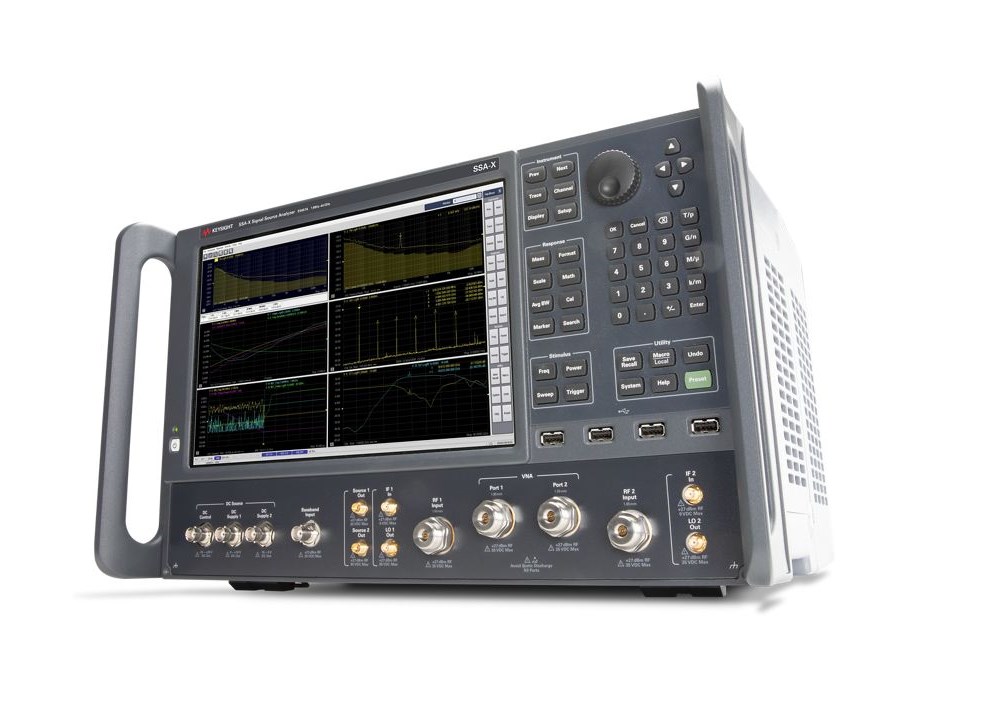

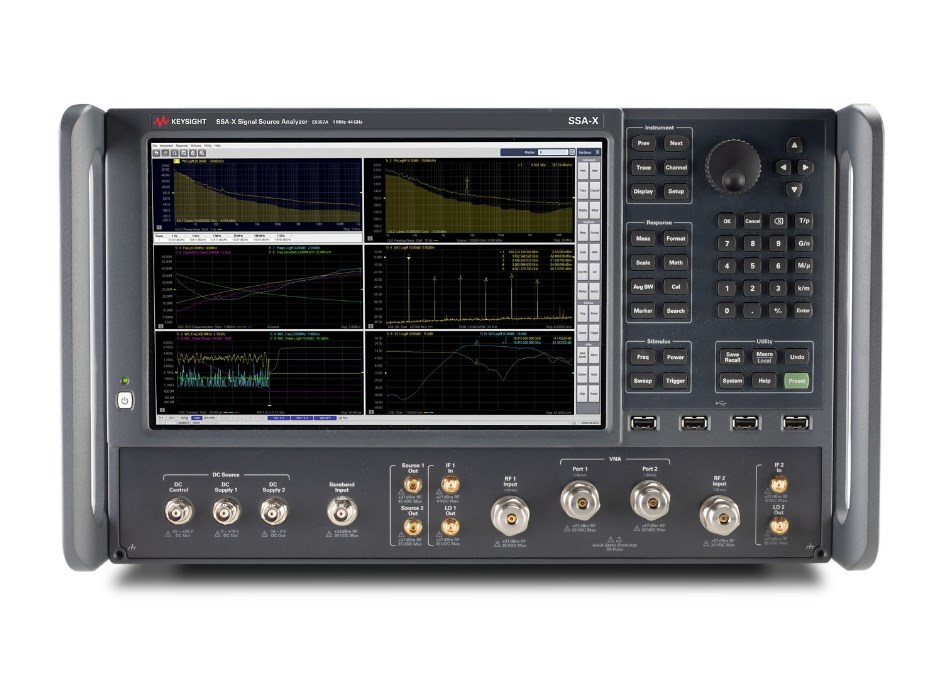

Keysight E5057A SSA-X Анализатор источника сигнала

Keysight E5057A SSA-X: Мастерство измерения шумов до 44 Гигагерц

E5057A SSA-X Анализатор источника сигнала от Keysight Technologies представляет собой интегрированное решение для прецизионного анализа всех типов шума и нестабильности источников радиочастотных (РЧ) и сверхвысокочастотных (СВЧ) сигналов. Keysight E5057A SSA-X разработан для инженеров, чья работа напрямую зависит от чистоты сигнала в критически важных диапазонах частот, доходящих до 44 Гигагерц. Анализатор источника сигнала E5057A SSA-X является ключевым инструментом для верификации СВЧ-синтезаторов, высокоскоростных осцилляторов и компонентов в аэрокосмической отрасли, радиолокации и связи пятого поколения.

Преимущества Keysight E5057A

Приобретение анализатора E5057A SSA-X дает разработчикам неоспоримые технологические преимущества:

• E5057A SSA-X Сверхнизкий уровень шума: Прибор использует двухпортовую архитектуру с запатентованной технологией взаимной корреляции (Кросс-Корреляция), что позволяет практически полностью исключить влияние собственного шума измерительного тракта. Это обеспечивает рекордную чувствительность фазового шума, достигающую типового значения минус 171 дБн/Гц при несущей 16 Гигагерц и отстройке 1 Мегагерц.
• Широкий частотный диапазон: Диапазон входных частот от 1 Мегагерц до 44 Гигагерц позволяет охватить большую часть микроволнового спектра. Диапазон анализа отстроек частоты от 1 миллигерца (1 мГц) до более 1 Гигагерца обеспечивает полное исследование шума, включая шумовые составляющие, находящиеся очень близко к несущей.
• Комплексные возможности анализа: E5057A SSA-X предлагает полный набор измерительных функций в одном корпусе: абсолютный и остаточный фазовый шум, амплитудный шум, базовый шум. Кроме того, прибор выполняет быстрый анализ переходных процессов (Транзиенты) по частоте, фазе и мощности.
• Универсальность в тестировании осцилляторов: Прибор оснащен встроенными, низкошумящими источниками постоянного тока — двумя независимыми каналами питания и управления. Это обеспечивает удобную и точную характеризацию генераторов, управляемых напряжением, и других активных устройств без необходимости использования внешних, шумных лабораторных блоков питания.
• Модульность и расширение: Конструкция E5057A SSA-X позволяет легко проводить анализ джиттера (дрожания тактового сигнала) с помощью дополнительного программного обеспечения, а также векторный сетевой анализ с соответствующими аппаратными опциями, что значительно расширяет функциональность прибора.
• Удобство использования: Современный пользовательский интерфейс с большим сенсорным дисплеем и многооконным отображением данных оптимизирует процесс настройки и ускоряет анализ результатов.

Применение Keysight E5057A

Анализатор E5057A SSA-X востребован в следующих ключевых инженерных областях:

• Телекоммуникации: Оценка стабильности локальных осцилляторов и синтезаторов, используемых в передатчиках и приемниках пятого поколения для обеспечения высокой пропускной способности.
• Радиолокация: Точное измерение фазового шума для повышения разрешающей способности и дальности обнаружения целей в импульсных и непрерывных радарах.
• Аэрокосмическая отрасль: Тестирование критически важных спутниковых компонентов, работающих на высоких частотах, где чистота сигнала определяет качество связи.
• Исследовательские лаборатории: Разработка и тестирование новых поколений высокостабильных частотных стандартов и компонентов.

Комплектация Keysight E5057A

Типовая комплектация анализатора E5057A SSA-X обеспечивает полную готовность прибора к эксплуатации:

• Основной измерительный блок Keysight E5057A SSA-X Анализатор источника сигнала (1 МГц – 44 ГГц).
• Кабель питания.
• Набор кабелей для интерфейсов (сетевой, универсальная последовательная шина, интерфейс общего назначения для измерительных приборов).
• Руководство по эксплуатации и технические справочники.
• Базовое программное обеспечение для управления.
• Сертификат о калибровке.
