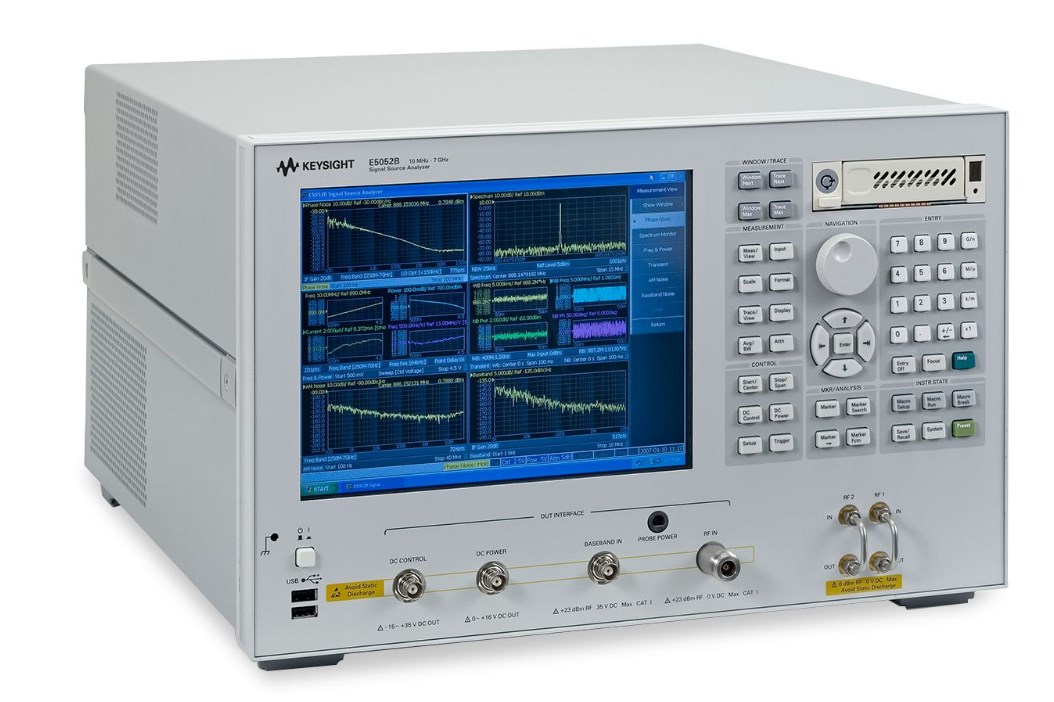

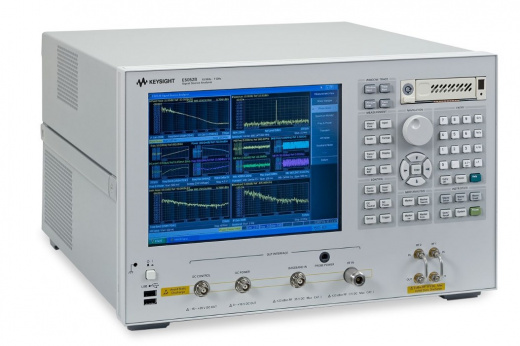

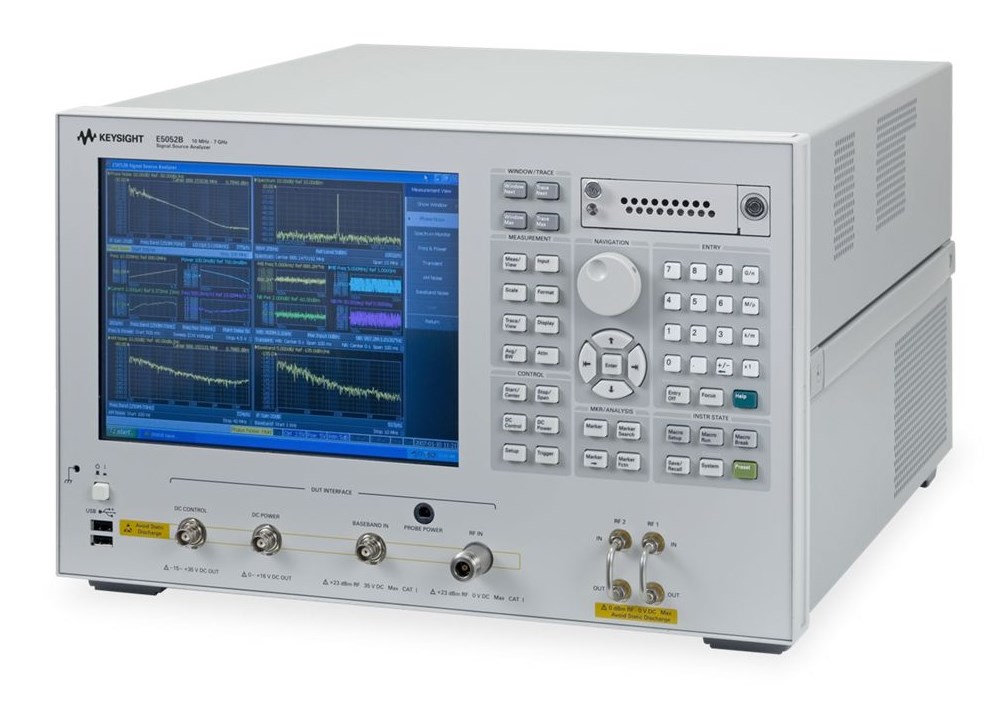

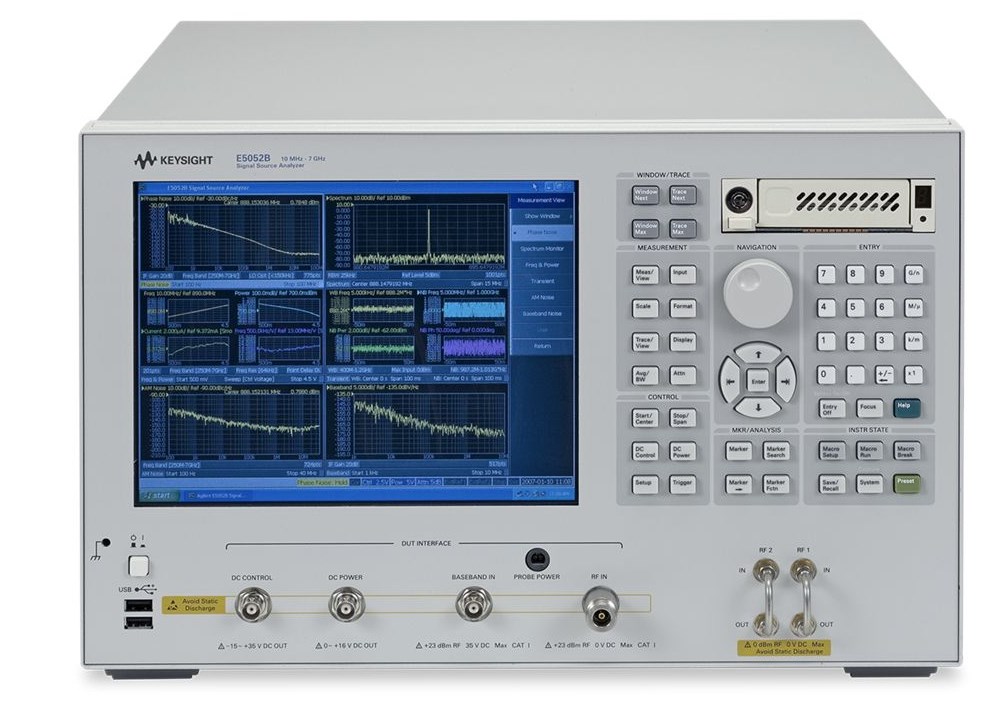

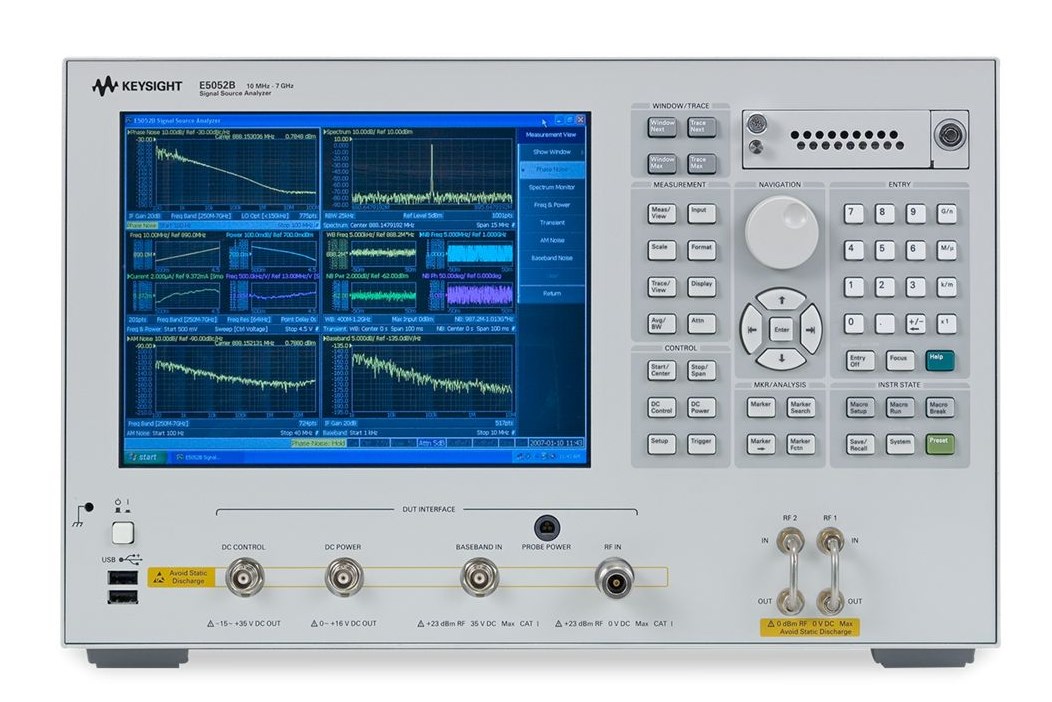

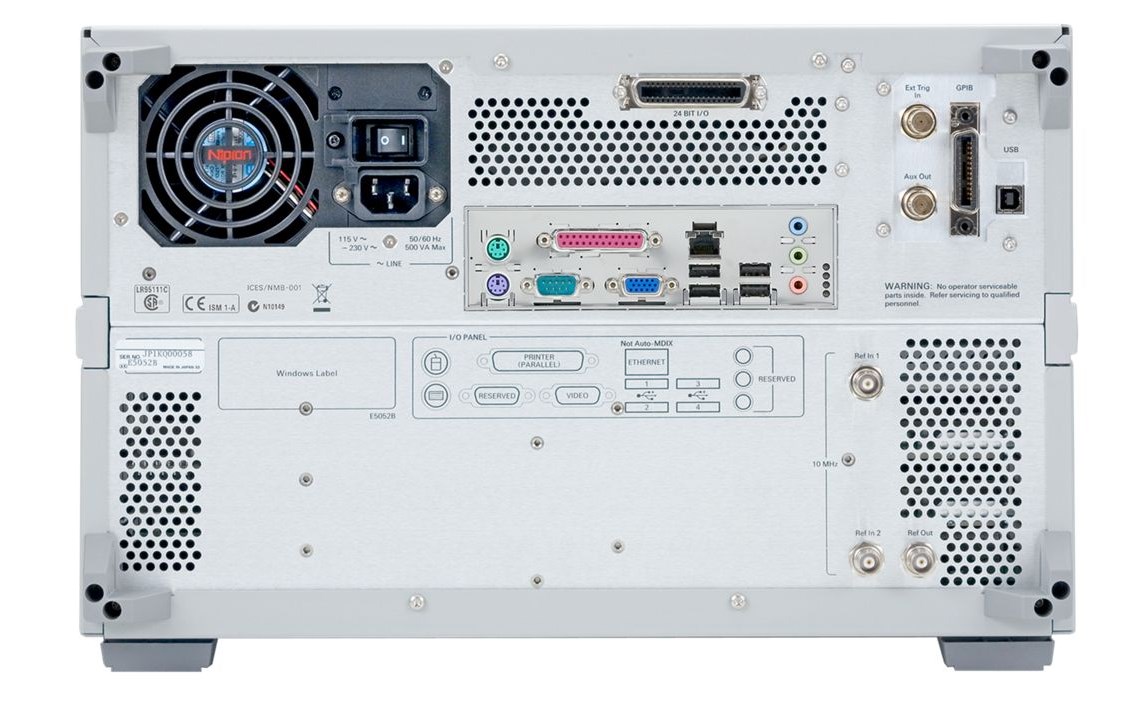

Keysight E5052B Анализатор источника сигнала

Keysight E5052B: Флагманское решение для метрологии и контроля фазового шума

E5052B Анализатор источника сигнала от Keysight Technologies — это высокопроизводительный, многофункциональный измерительный комплекс, признанный инженерами и метрологами как один из лидеров в области прецизионного анализа характеристик источников радиочастотного (РЧ) и микроволнового (СВЧ) диапазонов. Базовый прибор Keysight E5052B работает в частотном диапазоне от 10 МГц до 7 ГГц, с возможностью расширения до 26,5 ГГц с внешним преобразователем E5053A и до 110 ГГц с использованием внешних смесителей Keysight серии 11970A. Анализатор источника сигнала E5052B обеспечивает непревзойденный уровень чувствительности и скорости, что критически важно для проектирования и тестирования самых современных высокоскоростных систем передачи данных, радиолокации и связи, включая стандарты пятого поколения (5G) и выше.

Преимущества Keysight E5052B

Выбор анализатора E5052B обусловлен рядом технических преимуществ, которые обеспечивают превосходство в проектировании высокопроизводительных систем:

• Исключительная чувствительность (Noise Floor): E5052B использует метод взаимной корреляции (Cross-Correlation) с возможностью проведения до 10 000 корреляций. Это позволяет снизить собственный шум измерительного тракта до уровня, который значительно превосходит возможности традиционных анализаторов. Типовая чувствительность фазового шума составляет -178 дБн/Гц при частоте несущей 10 МГц и отстройке 1 МГц.
• Комплексный анализ источника за одно подключение: Прибор реализует концепцию «одно подключение — полный анализ». E5052B одновременно измеряет фазовый шум (Phase Noise), амплитудный шум (AM Noise), базовый шум (Baseband Noise), а также проводит детальный анализ транзиентов (переходных процессов) частоты, фазы и мощности во времени.
• Расширенный анализ транзиентов: Прибор имеет два режима захвата переходных процессов: узкополосный (до 80 МГц) и широкополосный (до 4,8 ГГц), с разрешающей способностью дискретизации до 10 наносекунд. Это позволяет точно характеризовать динамическое поведение переключаемых источников частоты.
• Интегрированная система характеризации генераторов, управляемых напряжением: E5052B оснащен низкошумящими источниками постоянного тока (DC Sources), включая выход настроечного напряжения с уровнем шума всего 1 нановольт на корень из Герц при отстройке 10 кГц (диапазон от -15 В до 35 В) и выход питания (от 0 В до 16 В). Эта функция позволяет проводить полную и точную характеризацию генераторов, управляемых напряжением (VCO, Voltage-Controlled Oscillators), и петель фазовой автоподстройки частоты (PLL, Phase-Locked Loop) без использования внешних фильтров.
• Управление и дисплей: Прибор оснащен 10,4-дюймовым цветным жидкокристаллическим дисплеем (LCD) с сенсорным экраном (Touch Screen), что обеспечивает удобное и интуитивно понятное управление.
• Измерение джиттера: Совместно с программным обеспечением E5001A SSA-J E5052B обеспечивает измерение джиттера (дрожания) тактового сигнала с разрешением в фемтосекунды, что критически важно для высокоскоростных микросхем последовательно-параллельного преобразования (SerDes) и аналого-цифровых преобразователей (АЦП).

Применение Keysight E5052B

Благодаря своим выдающимся характеристикам, анализатор E5052B широко применяется в следующих высокотехнологичных областях:

• Проектирование и тестирование СВЧ/миллиметровых систем: Разработка и верификация генераторов для спутниковой связи, радаров, фазированных антенных решеток, работающих на частотах до 110 ГГц.
• Телекоммуникации: Глубокий анализ источников опорной частоты и синтезаторов для обеспечения минимального уровня ошибок (BER, Bit Error Rate) в линиях связи.
• Метрология и стандартизация: Использование в качестве эталонного прибора для высокоточных измерений фазового шума и стабильности.
• Разработка высокоскоростных микросхем: Точная оценка джиттера в цепях синхронизации микросхем последовательно-параллельного преобразования и высокоскоростных преобразователей данных.

Комплектация Keysight E5052B

Стандартный комплект поставки анализатора Keysight E5052B включает все необходимое для высокоточных измерений:

• Основной измерительный блок Keysight E5052B Анализатор источника сигнала (10 МГц – 7 ГГц).
• Кабель питания и адаптеры.
• Интерфейсные кабели (USB, GPIB, LAN).
• Стилус для сенсорного экрана.
• Программное обеспечение для удаленного графического интерфейса пользователя (GUI) и драйверы.
• Руководства по эксплуатации и техническая документация.
• Сертификат о калибровке.

Технические характеристики Keysight E5052B
